前言：我廠接到中國一汽總部關于參加國家農村巡回醫療車招標通知離投標時間只有2周，所以該投標項目的可行性論證時間非常短，而我廠現有的CDL6606客車能不能滿足巡回醫療車的配置要求成了設計可行性論證及投標的關鍵。從測繪入手到總體設計方案的完成，UGNX軟件為這個項目保質、快速的完成起了重要作用。本文主要介紹用UG做醫療車總體方案的設計的詳細過程。同時也為設計流程的形成作一定的鋪墊及探討。

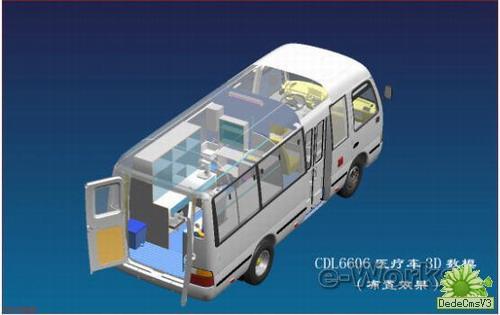

    作品簡介：（設計完成效果如下圖）

    該作品是為我廠參加國家農村巡回醫療車招標所做的可行性方案設計。設計是在我廠現有的CDL6606型客車基礎上進行改裝，加裝巡回醫療車所需的醫療設施及醫療設備。

    醫療車總體方案設計流程：

    1）對國家農村巡回醫療車招標標書的分析
    首先對國家農村巡回醫療車招標標書的具體要求進行了逐項的認真分析以后，得出我廠的CDL6606型客車完全符合標書對汽車使用性能方面的要求（如，使用工況、發動機功率）。但是對于標書上提到的對醫療服務用途的要求（如，車上急救、車上治療、車上體檢、化驗分析及完成上述過程所必需的醫療設備、醫療器具、醫療環境）我們心里沒有底，因為以前從來沒有做過類似的改裝車。通過對CDL6606客車的改裝能夠滿足醫療用途的要求嗎？于是總布置設計的問題就擺在了我們的面前。由于改裝項目多，要求高，加上做方案分析的時間緊，所以任務還是比較艱巨。

    2）CDL6606車型數模的建立
    在原有CDL6606客車數模的基礎上改進得到。由于CDL6606客車我們是有UG數模的（1：1建模完全真實），所以就給了我們一個很好的設計平臺與基礎。調出原有的數模，保留駕駛區部分，再根據醫療車對座位數的要求，對醫療區空間的要求，把原來的數模進行調整重新布置、改型設計（如，車內地板、車內隔板、車內線束布置），為下一步設計作好了準備。

    3）各種醫療設施、設備數模的建立

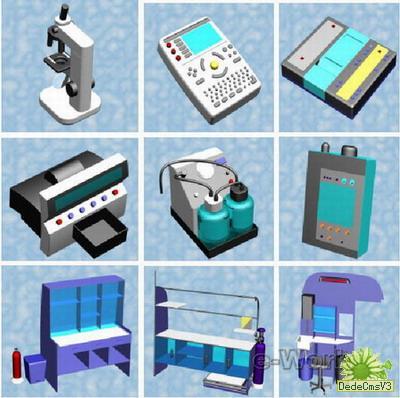

    標書對醫療車用途及所需醫療設備、器具、環境作了詳細的說明（比如，要求有藥品柜、醫療床、化驗分析工作臺、擔架、洗手池、紅外線消毒燈、醫用顯微鏡、呼吸機、心電圖、B超等）。于是我們到華西醫院去對上述的醫療設備、器具進行了數碼照相及外形尺寸的測繪，得到基本的建模數據。然后用UGNX軟件開始對各種醫療設備、器具進行建模。建模時，做到尺寸真實、準確。特別注意各種醫療設備、器具的外型控制尺寸一定要準確無誤（如，醫療床的寬度；折疊擔架的寬度、長度；各種儀器的長、寬、高）。建模時UG的實體建模工具對于建立這些物體非常方便。具體建模過程這里省略，建立模型如下圖：

    4）總體方案的布置

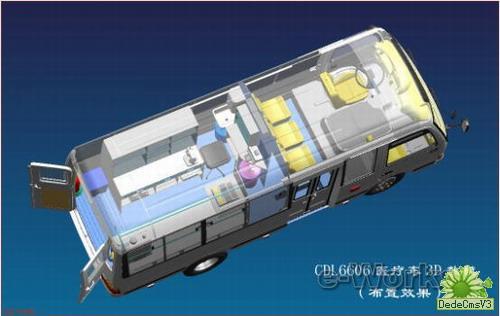

    按巡回醫療車布置要求把建好的部件裝配入CDL6606客車主模型中，并根據要求對車身作相應的匹配設計。在裝配過程中要檢查各種醫療設備的存放處大小是否合適、處于工作狀態時放置位置是否方便操作、醫療區空間布置是否合理、車內過道是否有足夠寬度。并由此對布置方案進行反復的調整。由于使用了UG的裝配功能，所以這個調整是非常方便的而且對一個部件進行調整還可以不影響其它部件（要調整的部件作為工作部件即可）。具體裝配過程這里省略。反復調整后的布置方案如下圖：

    5）方案可行性評審
    上述設計過程完成后，便可以組織設計、生產、工藝等部門相關負責人員對上述布置方案進行生產制造的可行性評審，提出改進意見后，可以對設計方案再次進行修改。由于UG在設計過程中的精準性，故設計方案需再作改動的地方很少。

    結論
    以上方案設計是一個從 任務分析→數據收集→建模設計→設計評審→修改設計的過程。通過上述步驟最終使設計方案更優化、更合理。以上設計已用在投標的車型中。通過這次設計也帶給我們在設計任務、設計方法、設計流程上的諸多思考。如，設計任務的分解、設計過程的并行工程、設計結論的反饋。同時對應用UG軟件進行設計工作有了進一步的認識，對UG軟件更深層次的應用在設計開發過程中有了一些思考。用UG確實可以提高工作效率，簡化工作難度，縮短開發周期，節約開發費用。
