使用UG10.0繪制完零件的3D后，需要出后續加工要用到的二維圖紙；對沒有經驗的設計新人來說，在出制圖圖紙的過程很多細節問題都難以處理！本條經驗將教會你解決：制圖下圓角不顯示的方法，歡迎閱讀。

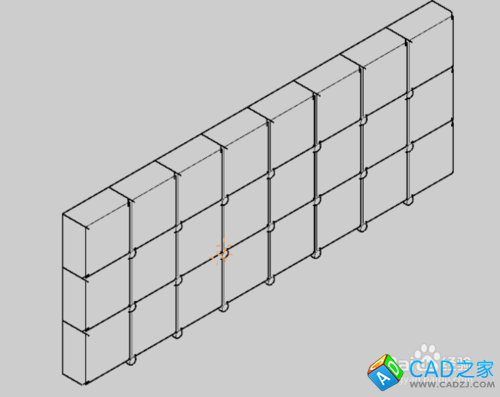

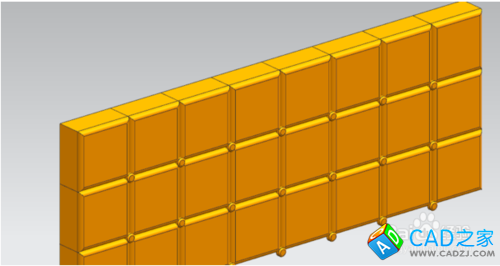

下圖為三維模型與二維模型圖對比，在三維圖上其圓角顯示清晰明了，進入到制圖后，其圓角顯示就不清晰了，本經驗就是解決此問題！
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/1031312b2-0.jpg)
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/1031314637-1.jpg)
-

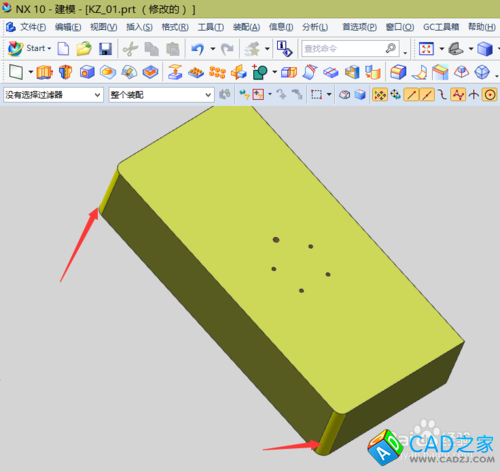

啟動UG10.0軟件，并打開一個零件，如下圖：
-
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/1031314640-2.jpg)
-
使用快捷鍵ctrl+shift+D進入到制圖下，并創建一張圖紙頁，如下圖：
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/1031315Y3-3.jpg)
-

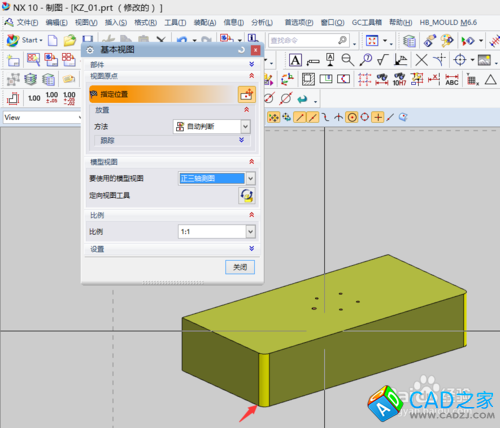

使用基本視圖中的等軸測圖擺一個視圖方位，如下圖：
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/103131N58-4.jpg)
-

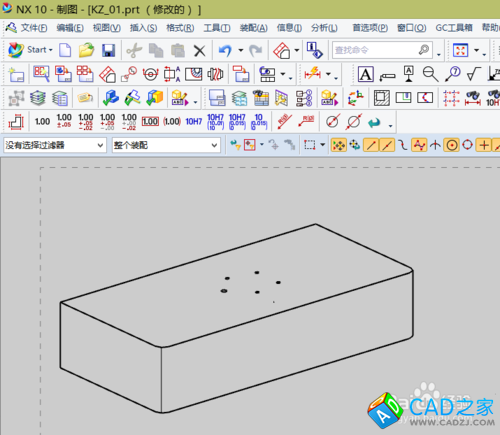

視圖放置后，其二維線框顯的的圓角不明顯，如下圖：
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/103131Eb-5.jpg)
-

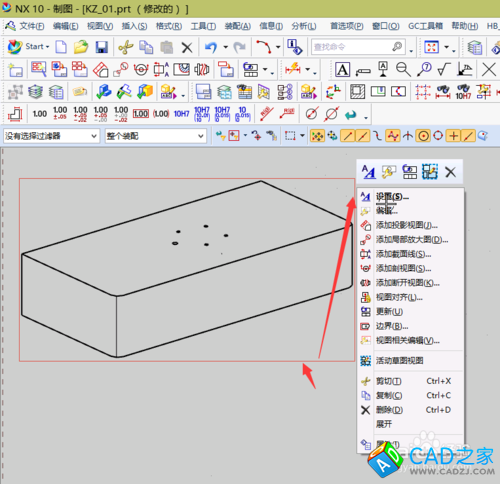

為了解決此圓角問題，點視圖上的邊框，并右鍵，在彈出的對話框中選設置，如下圖：
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/10313152N-6.jpg)
-

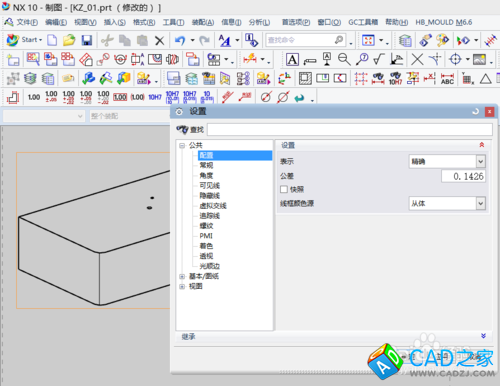

設置對話框顯示所下圖：
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/1031314P1-7.jpg)
-

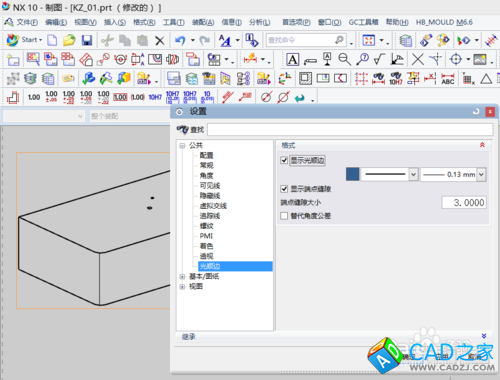

切換到光順邊選項，并按圖中的參數設置，如下圖：
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/103131H91-8.jpg)
-

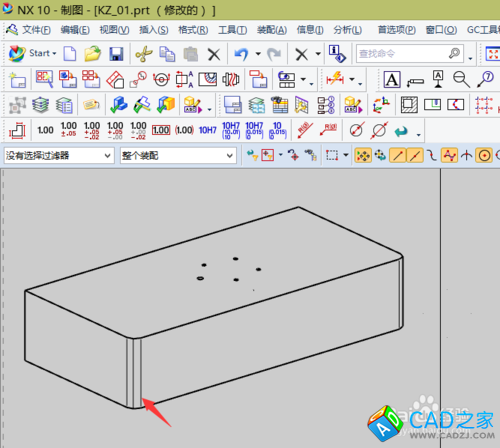

在以上的參數設置完成后，其制圖窗口內的圖形就會所下圖所示啦，到此UG制圖下圓角不顯示解決經驗完畢。
![UG10.0教程：[6]制圖下圓角不顯示的解決技巧](/uploads/allimg/150302/1031311501-9.jpg)
