公英制尺寸轉換是一項工作常識，工作中，經常會遇到國外的設計師給我們發來的三維零件，他們使用的是英制單位，而我們國內使用的是公制單位，掌握公英制尺寸的轉換技巧，尤為重要，否則尺寸一錯，加工出來的零件就報廢了！

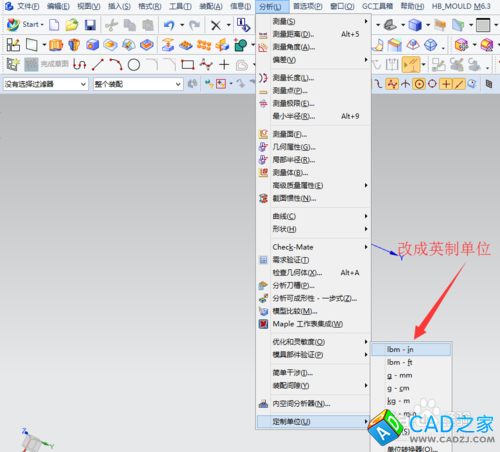

1. 查看當前圖形是什么單位，需要進入到：分析－單位中；


2.

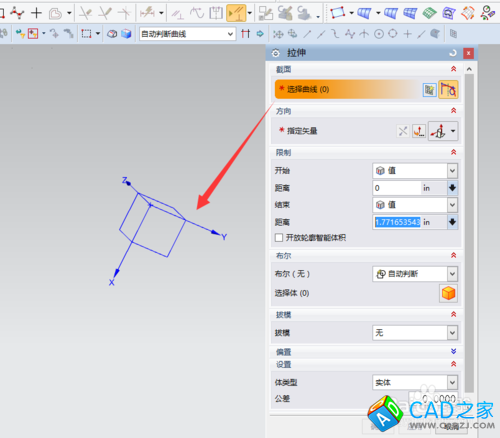

   為便于很好地說明公英制轉換，使用拉伸命令創建一個三維零件；進入拉伸菜單后，以XY平面為繪圖平面；


3.

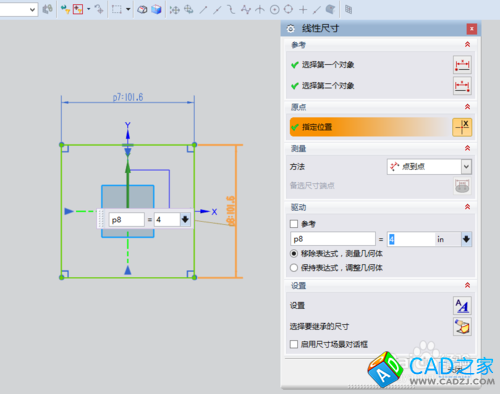

   在草圖中繪制一個正方形，然后標注其尺寸，盡量地使用整數，以方便我們等下測量；


4.

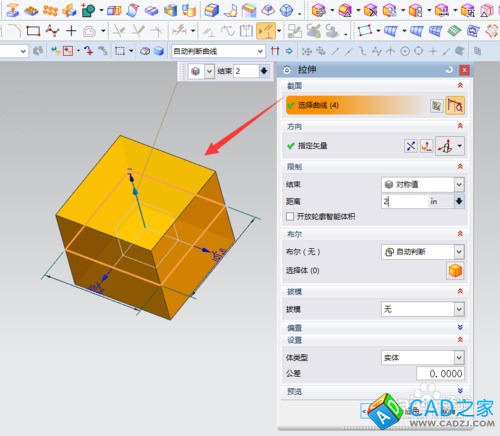

   在拉伸菜單中，輸入我們要?jiǎng)?chuàng)建實體的高度，然后點確實，此時我們需要的實體已經創建完成；


5.

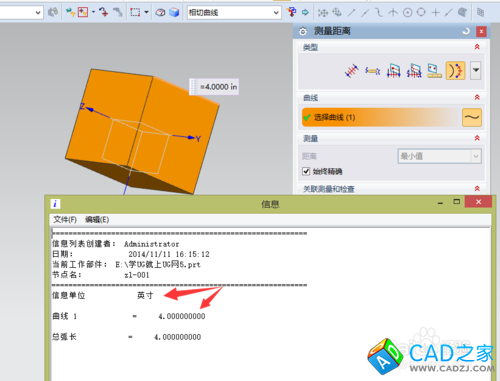

   使用測量工具，然后對我們剛繪制的零件進行尺寸查看，結果如下，在測量的結果信息中，可以看到其單位是in(英制單位）；


6.

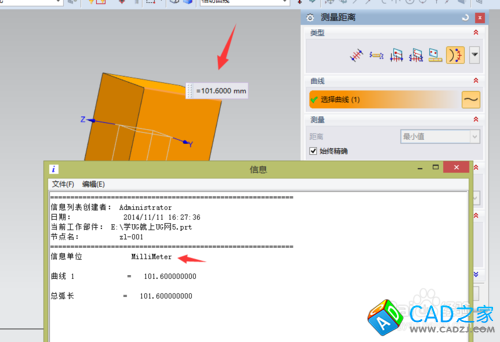

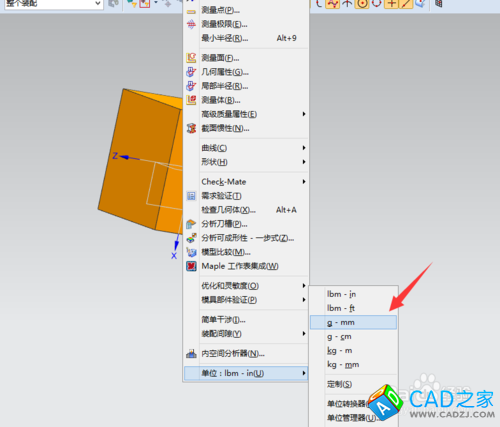

   要想把英制單位改變成公制，需要執行：分析－單位，把其切換成mm/g;如圖1，為檢驗我們轉換的是否正確，可以再次使用測量工作，如圖2所示，結果是公制，那么按照本經驗公英制尺寸轉換是準確無誤的。
