一般說來，對于皮帶、鏈輪、鋼絲之類的零件應該在裝配體中設計完成。用戶應首先確定皮帶輪的位置和直徑，然后利用SolidWorks 的皮帶/鏈輪工具生成皮帶的草圖（代表皮帶的位置和長度）。生成皮帶零件后，在皮帶零件中通過拉伸、掃描等常規建模方式完成皮帶零件，如圖1所示。

圖1 設計案例：皮帶

    在SolidWorks 中設計皮帶有兩種方法：

    1、根據皮帶輪的位置確定皮帶的長度：系統根據用戶指定的皮帶輪的位置和直徑，確定皮帶的草圖。

    2、根據皮帶的長度確定皮帶輪的位置：用戶可以指定一定長度的皮帶，從而使系統根據皮帶的長度修改皮帶輪的位置。

    <1> 打開裝配體

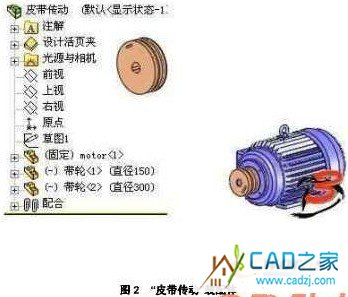

    打開裝配體文件，如圖2所示，裝配體中已經插入了所需的零部件，針對兩個皮帶輪建立了配合關系，確定了皮帶輪的位置。

圖2  “皮帶傳動”裝配體

    <2> 皮帶/鏈輪

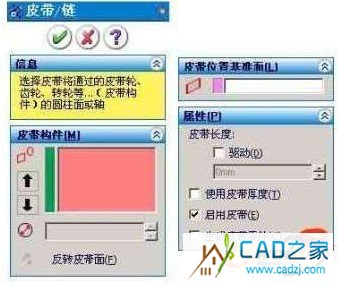

    選擇下拉菜單的【插入】-【裝配體特征】-【皮帶/鏈】命令，或單擊“裝配體”工具欄中的【皮帶/鏈】按鈕，如圖3所示。

圖3  皮帶/鏈工具

    <3> 皮帶構件

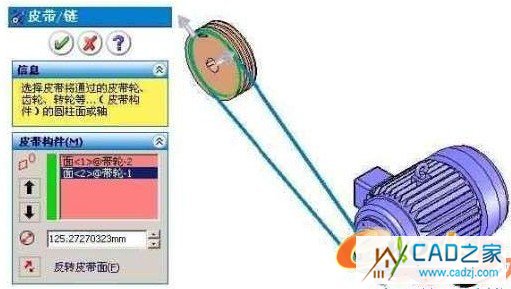

    激活【皮帶構件】列表，選擇用于定義皮帶直徑和位置的圓柱面或圓形邊線。如圖4所示，這里選擇兩個皮帶輪對應的圓柱面。

圖4  定義皮帶構件
