§16.1 外部參考引用

    外部參考是在一個文件依賴于另一個文件求解時生成的。如果參考文件改變，則依賴于它的文件也改變。在裝配體中，您可以在零部件中生成一個參考其它零部件幾何特征的關聯特征。則此關聯特征對其它零部件進行了外部參考。如果您改變了參考零部件的幾何特征，則相關的關聯特征也會相應改變。 如果更新路徑可用，關聯特征會自動更新。更新路徑包含在您生成參考關系的裝配體中。關聯特征的更新路徑以圖標顯示在設計樹的底部。如果更新路徑不可用(例如，如果裝配體文件是關閉的)，則在下次您打開包含更新路徑的裝配體時進行更新。

    范例：裝配體包含兩個零部件的：一個模具基體和一個設計零部件。

    在關聯裝配體中，您在模具基體中生成了一個型腔特征，并對設計零部件進行了外部參考引用。因此型腔特征的更新路徑包含在裝配體中。

    現在假設您需要改變?cè)O(shè)計零部件，您將相應地更新模具基體。

      * 如果裝配體是打開的，當您更改設計零部件時，模具基體中的型腔特征會自動更新。
      * 如果裝配體是關閉的，直到您打開裝配體時，才能更新型腔特征以反映變更，因此請使更新路徑可用。

    在 FeatureManager設計樹中，任何具有外部參考的項目都有一個指示參考狀態的后綴：

      * 后綴-> 表明參考是關聯的。它是解出的和最新的。
      * 后綴-> 表明參考是非關聯的。特征是未解出的或不是最新的。如要解出和更新特征，請打開包含更新路徑的裝配體。

    注意:

      * 零部件不能對自身進行外部參考(循環參考)。
      * 您不能參考零件的一個實例來在同一零件的另一實例中生成特征，即使這兩個實例位于不同的配置中。
      * 對于由第一個零件派生第二個零件而生成的零件，不能用來替換一個零件。詳細信息請參閱派生零部件。

    §16.2 顯示外部參考引用

    顯示外部參考引用(List External References)

    您可以列出在關聯裝配體中任何零部件或特征的外部參考引用。您也可以列出各種不同類型的派生零件的外部參考引用。

    列出特征、裝配體零部件或派生零件的外部參考引用


    在設計樹中右鍵單擊特征、零部件或零件，然后從菜單中選擇顯示外部參考引用。

    注意: 只有當項目有外部參考引用，即名稱后跟有的 -> 時，此操作才能使用。本例中，part5<1>后面右一個"->"符號，圖中不清楚

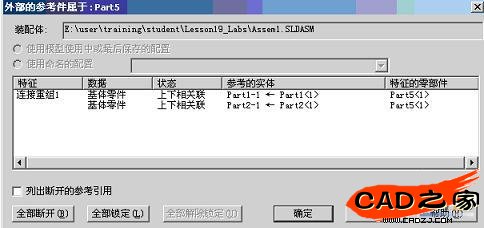

    外部參考引用為:的對話框出現。

      * 裝配體方框顯示生成零部件或特征的裝配體名稱及路徑。
      * 特征列顯示出所選零件每一個在關聯中的項目(草圖、特征等)。
      * 數據列描述用來生成項目的數據類型(轉換的邊線或面，轉換或等距的草圖實體，實體等)。 ?根據當生成列表時，是否有更新的路徑，每個參考的狀態可能是在關聯中或不在關聯中。
      * 參考的實體描述被使用的實際項目，及包含此項目的文件名稱。
      * 特征的零部件列顯示受影響特征所在處的零部件名稱。只有當參考的實體在裝配體中的不同零部件時，此信息才會顯示。此列不適用于派生零件。



    §16.3 連接重組

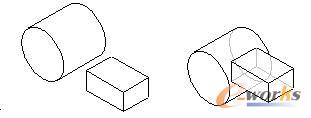

    將兩個或更多的零件連接重組在一起生成一個新零件。連接重組操作會移除伸入彼此空間的曲面，生成一個單一實體。 您可以通過在關聯裝配體中編輯一個新零件來生成連接重組零件。連接重組的功能基本相當于pro/e的merge功能，下面說明以下工作步驟：

    1. 生成您要連接重組的零件。保存并為單個零件文件命名。
    2. 生成一個裝配體，然后插入零件作為裝配體零部件。
    3. 定位并配合零部件，根據生成零件之需要使它們彼此接觸或伸入。
    4.

    5. 保存裝配體，但請勿關閉裝配體窗口。
    6. 單擊插入、零部件、新零件，插入一新的零件于裝配體中，然后保存它。保存的該零件就是連接重組以后生成的新零件的名稱。注意該零件依賴于您選中的連接重組的零件。您將在關聯裝配體中編輯此新零件以生成連接重組零件。
    7. 在其中一個零部件的平面上單擊。
    8. 單擊插入、特征、連接重組。連接重組對話框出現。

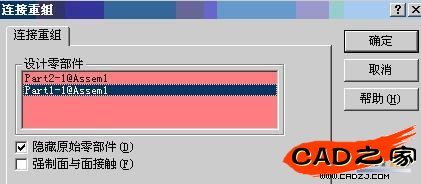

    9. 在設計樹中或圖形區域中，單擊您想要連接重組的零件。其名稱出現在設計零部件 清單中。 （這里為part2 和part1)
    10. 如要從清單中移除一個零部件，請?jiān)俅螁螕粼摿慵Ｈ缫獜那鍐沃幸瞥辛悴考糜益I單擊圖形區域并選擇清除選項。
    11. 如果您想在裝配體文件中隱藏原零部件，請單擊隱藏原始零部件。
    12. 如果您希望僅連接重組互相接觸的零件，請單擊強制面與面接觸。
    13. 單擊確定，然后保存該零件。
    14. 通過從右鍵菜單中選擇編輯裝配體，或通過單擊，退出編輯零件模式。


    對原零件或裝配體中零件的位置所進行的改變，都會反應到連接重組的零件中

    連接重組零件在裝配中的編輯

    右鍵單擊連接重組選擇編輯定義，出現上面的對話框，重新定義即可

    §16.4 在裝配中建零件

    我們可以在裝配體文件中新建一個零件，建立的過程如下：

    1. 選擇菜單：插入-零部件-新零件。出現零件對話框(選擇零件模板)，給它一個名字，如"123"，保存建立的零件。
    2. 系統要求你選擇一個面，即放置零件的表面，注意此時光標的形狀。
    3. 選擇以后，系統會自動是零件"123"處于編輯狀態。同時，在你選擇的面上，系統會自動處于草繪狀態下，我們現在可以新鍵零件了。
    4. 以后的過程和在裝配中編輯零件相同。

    在裝配設計零件的優點：

    可以根據裝配中的已有零件定義新零件的特征。

    1. 零件的形狀和已有零件相同，可以在草繪時直接轉化已有實體的輪廓
    2. 零件的長度由其他零件確定，可以在拉伸時利用到"指定平面..."
    3. 等等...

    §16.5 相關零件設計

    我們這里所說的相關零件，是指兩個零件具有相似的外型，在實際應用中，當一個零件改變時，另一個零件也同時需要做同樣的更改。

    在solidworks里，我們可以建立一個"基本體零件"，用這里零件來定義另外零個相互相關的零件的一些特征。這樣，另外的零個零件和該基本體零件相關，只要基本體零件改變了，相關的零件也同時改變。

    下面，我們舉一個鼠標的例子。由于鼠標的上蓋和下殼在接合處的尺寸一致，我我們決定采用基本體零件的做法：

    一、新建基本體零件"basepart"

    1. 建立新零件，名字保存為basepart

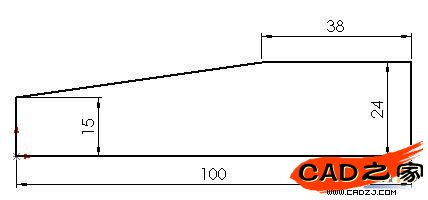

    2. 建立拉伸特征。雙向拉伸到75mm,

    3. 繪制分模線，將兩個側面分成兩個面。

    4. 分兩部做拔模斜度：

    5. 這樣，我們已經建立了基本體零件，在以后的操作中，我們將利用這個基本體零件來做鼠標的上、下兩部分（分別為兩個零件）
    6. 保存

    二、建立鼠標的上蓋。mouseuppart


    1 . 新建一個零件。
    2 . 選擇菜單"插入-基體零件..."，選擇剛才的文件"basepart"
    3 . 這樣，新零件中插入了基本零件。新零件對于該基本體的改變均需要修改基本體零件的相關部分。也就是說，新零件和基本體零件在最初的特征上是相關的。注意此時設計樹的不同變化。，basepart后面跟隨了一個標記"->"說明，此零件依賴于零件basepart
    4 . 建立切除，切去下面的部分，最后我們形成了鼠標的上部分的內容。
    5 . 下面的部分和其他操作一樣。我做了幾個圓角和一個抽殼，你呢?
    6 . 切記一點：相關，當你想修改鼠標的基本大小時，你必須打開"basepart"這個基本體零件來修改。

    三、建立鼠標下殼

    自己做吧！！

    §16.6 特征的陣列-線性陣列

    我們來學習如何制作線性陣列和圓形陣列。

    概念：

    線性陣列：將一個具有一個或兩個尺寸定位的特征沿尺寸方向建立若干特征。

    圓形陣列：將一個特征沿圓弧方向建立若干尺寸。

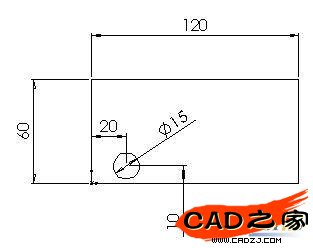

    首先按下圖做一個拉伸零件，10mm厚。一個打有一個圓孔的矩形。注意:做成兩個特征。孔一定要作為單獨的特征。


    1。雙擊切除特征：特征的尺寸被顯示出來。

    2。點擊"線性陣列"按鈕。 ，或選擇菜單：插入-陣列/鏡象-線性陣列

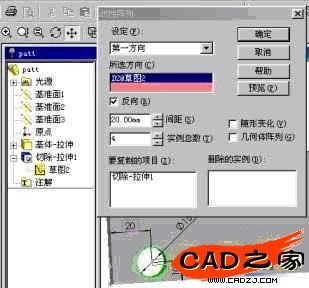

    3。出現如圖對話框


    4。設置對話框：

    1. 擇尺寸20
    2. 給定間距和數量。
    3. 注意方向。
    4. 確定

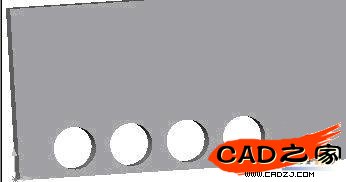

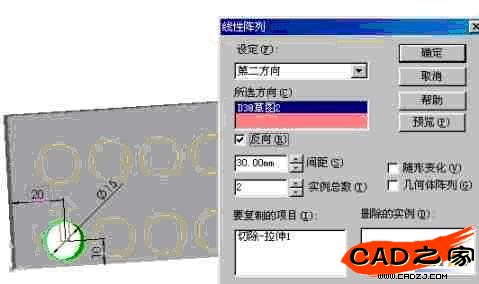

    5。當選擇尺寸15為"第二方向"，并定義各個項目后，出現的零件如下：



    §16.7 特征的陣列-圓形陣列

    我們建立如下的零件：同樣圖中20的孔必須作成一個單獨的特征


    1. 如果零件中沒有顯示臨時軸，則選擇：視圖-臨時軸，將臨時軸前面打上對鉤，讓圓盤的軸線顯示出來。
    2. 選中上圖中所做的綠色的特征（應該是切除-拉伸1）
    3. 選擇圓形陣列按鈕： ，出現對話框。
    4. 在所選方向中，選擇圓盤的軸線-基準軸<1>
    5. 定義線性陣列的方式：點中等間距，在總角度中輸入360，在實例總數中輸入6
    6. 如果此時你還想同時陣列（按照相同的規則），點擊"要復制的項目"方框，繼續選擇其它特征即可。
    7. 點擊確定



    §16.8 特征的陣列-陣列實例的刪除和恢復

    1、刪除整個陣列特征：在設計樹中選擇陣列特征，按DEL刪除既可
    2、刪除其中一個元件：雙擊陣列（設計樹中）----選擇其中一個元素（注意一定要選中實例，不要選擇實例的邊線，可以選擇面）---按下DEL鍵--出現右圖對話框。，注意對話框中的"刪除陣列實例"，刪除的實例中有（4）,表示第4個實例被刪除。按確定

    3、被刪除實例的恢復：在設計樹中：右鍵單擊陣列特征，選擇：編輯定義，--選中一個"以刪除實例"中的某項，按DEL。既可刪除該實例。這里可以編輯陣列定義。的其它內容
