2.2 壓環優化設計

    本設計取衛星的星箭分離環斜面角度為20?，壓環為了與其配合，斜面的角度有20?和小于20?兩種選擇。前者必須使壓環的高度比計算高度小，后者壓環的高度可與計算高度相等。兩種方法在預警原理上是相同的，安裝后，壓環都具有一定程度的上翹（一般相對于夾具上平面的夾角為0.5°～1°），其與夾具的接觸為線接觸，上翹后形成的空間正好形成了橋梁效應，將螺釘?shù)南聣毫鬟f給星箭分離環斜面以及壓環與夾具的接觸部位。本文選用的斜面角度為19.5?，壓環高度與計算相當。

    預緊力不足主要是由于配合斜面制造誤差引起的，角度偏大會使上翹角度變小，嚴重影響橋梁效應傳遞力的能力，甚至形成虛壓；而角度偏小會使上翹角度變大，這樣很可能會使螺孔無法對準，造成螺釘擰不進的情況。我們將壓環設計改成階梯狀，力圖加大與夾具上平面之間的空間，使其不用上翹即可形成橋梁效應，這樣可大大降低斜面加工角度偏大造成的影響。壓環改成階梯狀后在加工中只需使斜面角度不偏小即可，這比角度偏大和偏小都要控制的情況難度低得多，且不容易形成加工錯誤。壓環優化前后截面圖及裝配示意圖見圖5～8。

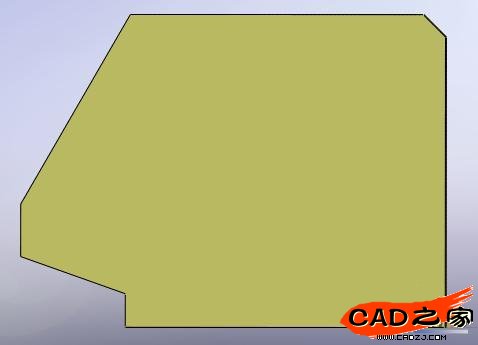

    圖5：優化前壓環斷面

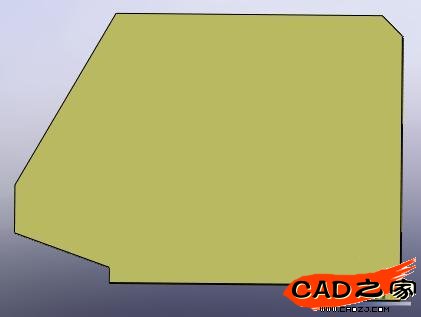

    圖6：優化后壓環斷面

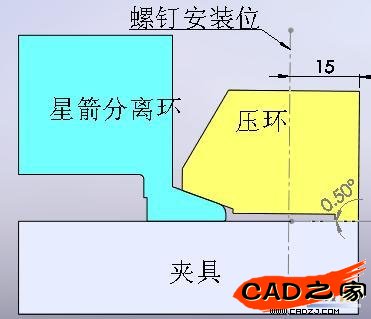

    圖7：優化前裝配示意圖

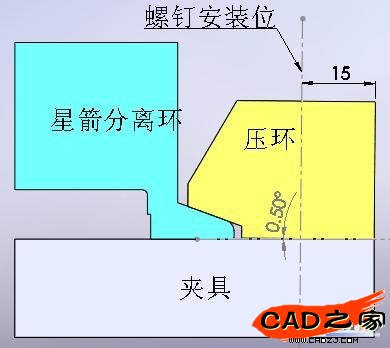

    圖8：優化后裝配示意圖


    一般壓環在設計中為了安裝，通常截為三段，即每隔120?為一段，這樣在加工時是較為簡便的，其靠模只需約束幾個點，使其在截斷后不變形即可。但是這種方法每一段的長度較長，對于桿件來說，在橫截面一定時，長度越大剛度越小，壓環作為弧形結構，本身具有徑向伸直的趨勢，因此它在制作完成后，其每一段都會留有一定程度的徑向回復應力。振動試驗是一個應力釋放的過程，在試驗中由于壓環有螺釘?shù)募s束，被釋放的徑向回復應力將在壓環中累積，一旦螺釘松開，壓環處于自由狀態，累積的徑向回復應力將得到釋放，如果壓環自身剛度過低就會發生變形。在以往壓環的使用中經常發生兩端沿徑向外伸的變形現象，導致螺孔孔錯位而無法安裝。我們經分析比較后確定將壓環設計為12段，即每30?一段，這樣每段的長度將非常有限，可大大加強剛度，防止變形。此外由于12段方式壓縮了長度空間，更有利于運輸和攜帶，壓環優化前后示意圖見圖9、10。

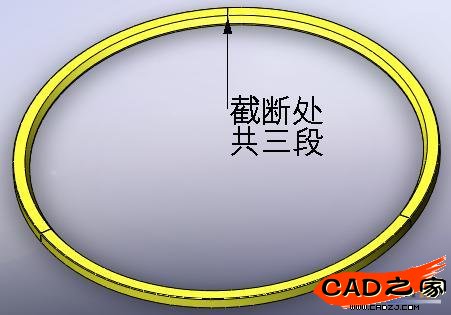

    圖9：優化前壓環示意圖

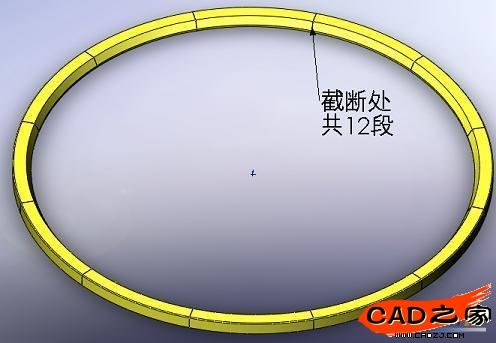

    圖10：優化后壓環示意圖
