3.2.4用戶信息及文件管理模塊用戶登陸后即為其設置臨時日錄，當用戶提交設計參數后將得到后綴名為SLDPRT的SolidWorks造型圖，以供預覽或下載，查看設計是否滿足要求。系統在服務器上設置3個文件庫，用戶登陸后將圖庫中的基礎數據和造型圖調到臨時文件庫中，系統將所有造型圖及數據存于臨時文件庫，供用戶預覽和下載，當用戶設計結束或離開系統時將臨時文件庫中所有資料轉至備份文件庫，供管理員查看，最后清空臨時文件庫。

     在WebClass中存在造型圖更新滯后問題，即每次用戶修改完數據重新生成造型圖后卻只能得到修改前的造型圖。為了解決這個問題，在臨時圖庫巾設置了緩存文件夾，對每次生成的造型圖名添加隨機數，即每次生成不同名稱造型圖，強制系統尋找當前文件名以提供預覽，當用戶進行下部件設計時即認為用戶對該圖滿意，系統以特定名稱將造型圖存人臨時文件庫，以備后面調用和下載。

     3. 3薄膜蒸發器遠程三維設計系統應用實例

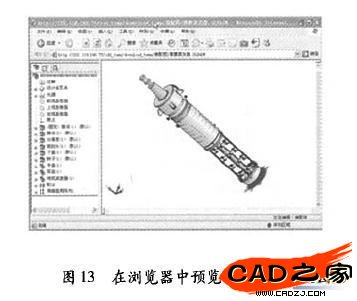

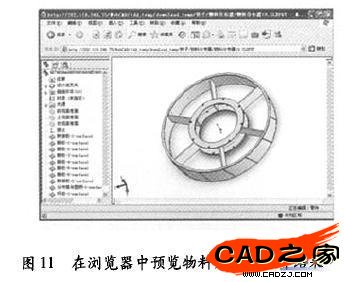

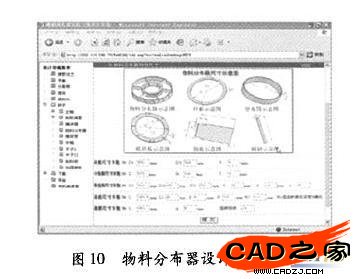

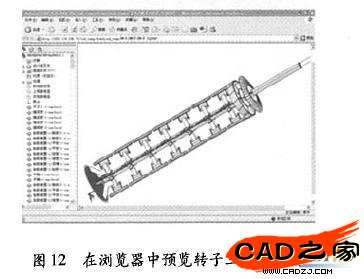

     以10 平方米薄膜蒸發器物料分布器的遠程設計為例來說明系統的實現過程。登陸系統后選擇物料分布器設計，進人如圖10所示的物料分布器設計界面，輸人設計參數后提交，設計完成后用戶可以下載或修改設計造型圖，圖11為在瀏覽器中預覽物料分布器設計結果。圖12、圖13為在瀏覽器中預覽轉子和總體裝配造型圖(為顯示內部結構，下筒體設置了隱藏)。


     4結論

     研究并開發了刮板式薄膜蒸發器遠程三維設計系統。系統的開發順應了CAD發展的趨勢，提高了薄膜蒸發器設計水平，縮短了開發周期并降低了設計成本，從而增強了市場競爭力，為CAE開發、工程圖的實現及其網絡化制造奠定了基礎。提出的應用WebClass技術對SolidWorks進行遠程設計系統的開發具有簡捷、快速、高效等特點，其開發過程同樣適用于其它遠程三維設計系統。
