SolidWorks的配置功能可以在一個文件中創建模型的不同狀態，通常應用于相似產品和系列化產品的設計，可以大量減少模型創建時間，從而能極大的提高工作效率。配置可以應用于零件、裝配體、工程圖、有限元分析、模擬工藝路線等很多方面，熟悉配置的原理及使用方法會使我們的工作事半功倍。下面將通過一個系列化零件的例子來介紹零件中配置的使用。

　　零件配置可控制的變量有很多，但主要還是控制零件尺寸和特征的狀態(壓縮和解除壓縮)。生成配置的方法有三種：手動添加;配置尺寸、配置特征命令; Excel設計表。下面將分別介紹。

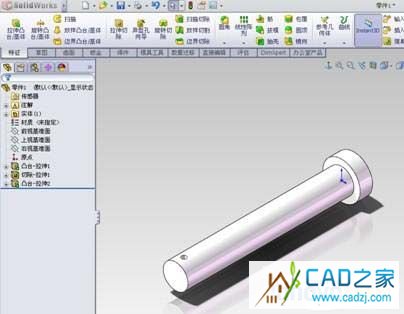

　　1.手動添加：有這樣一個簡單的銷類零件，如圖1

　　圖1 銷類零件

　　1)首先切換到配置管理標簽(ConfigurationManagemer)，此時只有一個默認的配置，如圖2

　　圖2 配置管理標簽

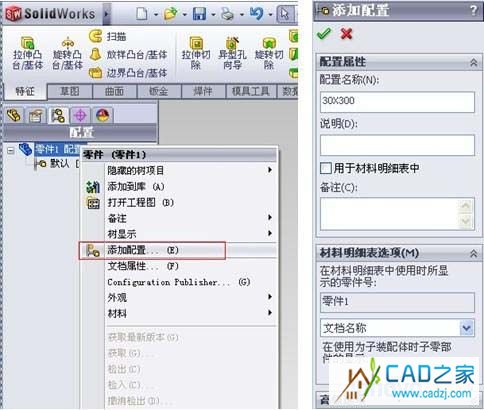

　　2)在“零件1配置”上單擊右鍵，“添加配置”，輸入新配置的名稱，這里我用銷軸的直徑X長度來命名。www.drbzy.com Cad之家(提示：配置名稱里不允許出現“/”和“@”字符。)如圖3

　　圖3 添加配置

　　點擊確定，生成了一個名稱為30X300的新配置，并且此配置處于激活狀態。(提示：只有處于激活狀態時，才可以編輯此配置。)

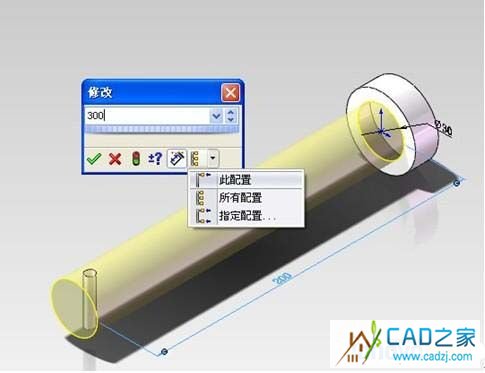

　　3)編輯尺寸，使長度為300，右下角選擇“此配置”，這個尺寸更改只影響當前配置，這一點很重要。修改之后有可能需要重建模型，單擊紅綠燈標志 或按Ctrl+B。如圖4

　　圖4 編輯尺寸

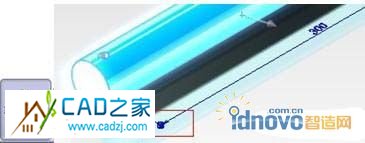

　　(提示：Instant3D功能打開時，打開尺寸修改對話框可能有困難，此時可以雙擊尺寸一端的藍色小球，如下圖5)

　　圖5 雙擊小球修改尺寸

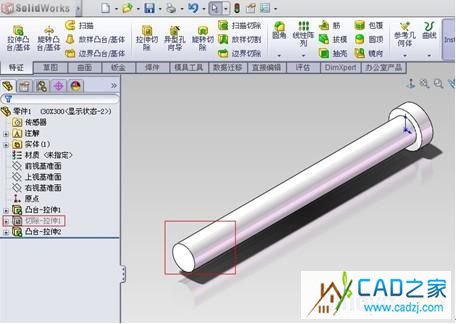

　　4)除了尺寸可以配置外，特征也可以配置，在特征樹中壓縮“拉伸-切除1”，則此配置中放置開口銷的小孔被壓縮。如圖6

　　圖6 特征配置

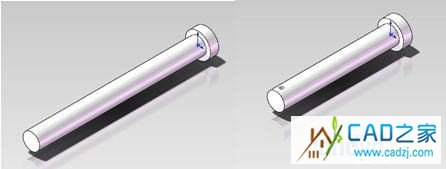

　　5)建立好配置之后，我們可以在配置管理標簽(ConfigurationManagemer)中雙擊來切換不同的配置。配置30X300長度為300，沒有小孔，而默認配置長度為200，有小孔。如圖7

　　圖7 不同配置的切換

　　2.“配置尺寸”與“配置特征”命令

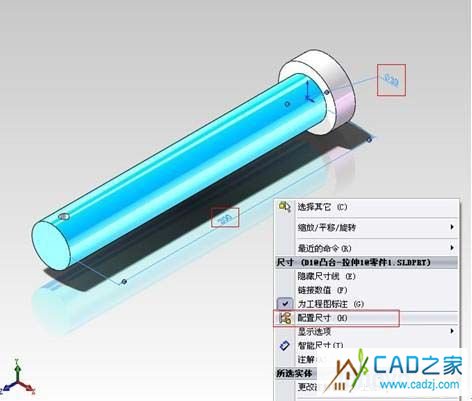

　　1)按住Ctrl選擇200和兩個尺寸，右鍵“配置尺寸”。如圖8所示

　　圖8 配置尺寸

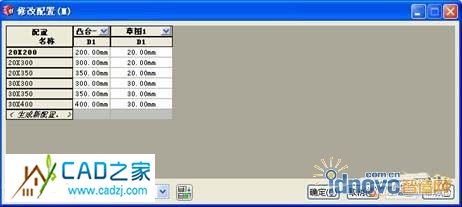

　　2)在彈出的“修改配置”對話框中可以更改原有配置名稱、輸入對應的尺寸，還可以添加新的配置。圖如9

　　圖9 修改配置

　　點擊確定之后生成了相應的新配置。如圖10

　　圖10 生成新配置

　　3)同樣，使用“配置特征”命令可以控制特征在不同配置中的狀態。

　　3.Excel設計表

　　采用Excel設計表，可以快速的生成大批量配置，另結合Excel本身的強大的編輯功能可以實現尺寸、特征之間的相互關聯，因此對于存在大量規格或較復雜的產品使用這種方法效率較高。

　　(提示：電腦上必須安裝Microsoft Office Excel，其他表格處理軟件可能不受支持)

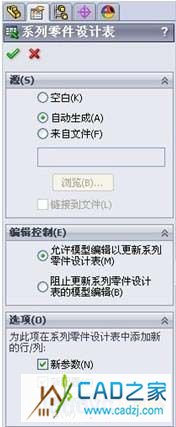

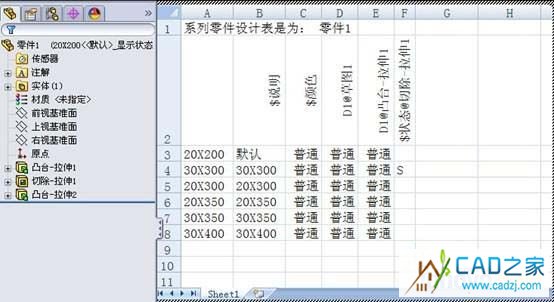

　　1)SoldWindows菜單欄中選擇“插入-表格-設計表”，選擇“自動生成”，并選中圖中選項，點擊確定。此時會在SolidWorks中插入一個Excel表。如圖12 13

　　圖12 系列零件設計表

　　圖13 SolidWorks中插入的Excel表

　　之所以選擇“自動生成”，是為了自動在表格中添加相應變量，如果選擇“空白”，則需要手動添加。

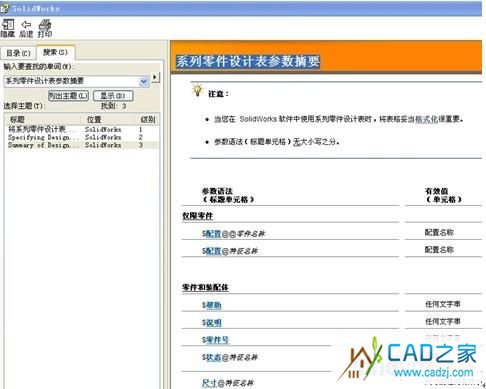

　　表格中A列是現有的配置, 第2行是零件的變量，這些變量遵循一定的格式。關于格式可以參考SolidWorks幫助-搜索“系列零件設計表參數摘要”。如圖14

　　圖14 系列零件設計表參數摘要

　　2)刪除我們不需要的列例如“$顏色”，添加其他我們需要的變量，例如另一個拉伸特征的尺寸，所有變量必須添加到第二行的單元格中。添加的方式有兩種，i)我們可以在單元格中手動輸入正確的格式，創建新的變量;ii)也可以先點擊單元格，然后在模型區域中雙擊模型尺寸或特征，將其添加到表中。

　　(提示：技巧1：現在在表格中顯示的都是D1、草圖1、拉伸1等沒有意義的名字，為了更好的辨識，最好在創建表格之前為尺寸、草圖和特征重新命名為有意義的名字。技巧2：手動輸入變量參數和在模型中選取變量都不是特別方便，因此建議在生成Excel設計表之前，先手動添加一個配置，將變量參數都包括在內，然后再使用Excel設計表，這樣就可以自動添加需要的變量參數了。)

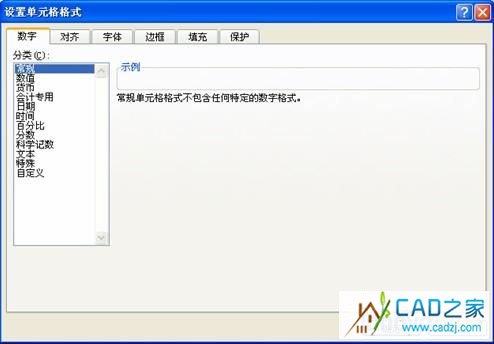

　　3)設置單元格格式，將顯示設置為常規，使數字能正確顯示。如圖15 16所示

　　圖15 設置單元格格式

　　圖16 設計表

　　4)添加新行以生成新的配置，在相應單元格中填入相應的值，解除壓縮可以用“U”代替，壓縮可以用“S”代替。單擊SolidWorks視圖中非表格區域，退出表格，生成相應新配置。

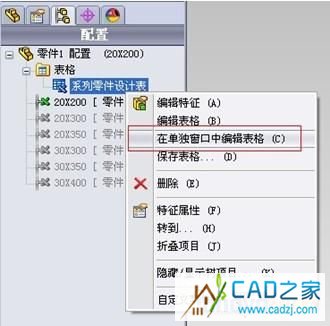

　　5)當我需要編輯表格時，選擇“編輯表格”或者“在單獨窗口中編輯表格”(推薦)如圖17

　　圖17 編輯表格

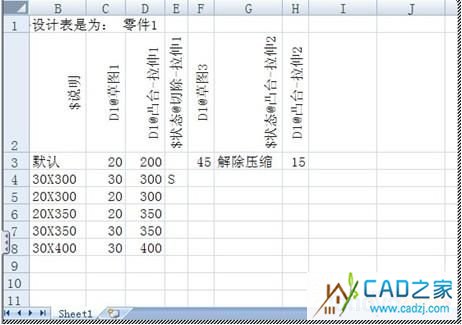

　　利用Excel的強大編輯功能，我們可以將表格整理使之更加簡潔美觀。如圖，這是一個編輯好的表格,其中在一些尺寸之間還添加了方程和函數關系。如圖18

　　圖18 Excel的編輯功能

　　以上就是關于零件配置的創建方法，針對于配置不多的相似零件，可以用前兩種方法添加;對于配置較多的系列化零件，用Excel設計表的方法最好，但是在使用Excel設計表之前，為了自動在表格中導入相應變量參數，建議先手動添加一個配置。

　　最后還有幾點需要注意的地方：

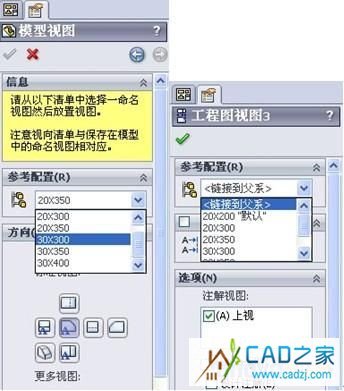

　　1.生成工程圖時，可以選擇相應配置投影視圖。視圖中點擊右鍵-屬性，也可以改變配置。除非特殊情況，一般子視圖應該和父視圖保持一致。圖19

　　圖19 工程圖視圖

　　2.對于多配置文件，自定義屬性要填寫到“配置特定”中，而不要填寫到“自定義”中，不然在關聯到工程圖或BOM表時會有問題。

　　3.對于配置選項中的明細表選項，建議不要勾選“用于材料明細表”，材料明細表選項也不用去管，在材料明細表中顯示什么樣的內容最好用自定義屬性確定。圖20

　　圖20 添加配置選項

　　4.如果只是顯示效果不同，而模型結構和屬性沒有變化，則可以添加“顯示狀態”，因為顯示狀態比配置更節省電腦資源和空間。(在配置管理標簽中空白的地方單擊右鍵選擇“添加顯示狀態”)

　　綜上所述，熟練運用SolidWorks配置功能可以讓我們減少大量重復性工作，提高工作效率。這正符合了SolidWorks的一貫宗旨，那就是使設計快速更高效。
