近年來，我們利用SolidWorks三維設計軟件建立的破碎機三維實體模型和運行仿真，可以將破碎機的每一個部件結構，每一層裝配關系，各種運動軌跡都清晰，直觀地顯示出來，不僅在視覺上帶給設計人員更感性的認識，其模型也可以為CAM,CAE,CAPP,PDM等后續工作所使用，而且由于SolidWorks三維設計軟件的參數化功能，又可以為今后的產品的改良改型提供了方便，可以說，利用計算機輔助三維設計破碎機達到了設計效率和質量雙提高的目的。

　　一 . 破碎機簡介

　　隨著我國經濟的持續發展，我國的鋼鐵工業和礦業得到了快速的發展，各種金屬，非金屬，化工礦物等物料的社會需求量和生產規模的日益擴大，需要破碎的物料量迅速增加，因此，破碎機的需求也越來越大，各種規格破碎機的開發與發展，與建筑，高等級公路，橋梁，水壩和礦業的發展息息相關，它的使用范圍也越來越廣，常用的破碎機有：顎式破碎機，圓錐破碎機，錘式破碎機，反擊式破碎機，制砂機等。

　　二.破碎機三維設計流程

　　SolidWorks是基于特征的參數化三維實體建模系統，在開始設計之前考慮整體結構，然后制定出良好的設計線路，有效地發揮系統的功能，縮短設計周期，提高設計效率。

　　利用SolidWorks軟件設計有兩種方法：一種是自下而上(down-top)設計方法，這種方法比較傳統，即先設計好零件，然后將零件插入裝配體，根據設計要求配合零件，其優點是零部件獨立設計，零部件之間的相互關系和重建行為比較簡單。另一種方法是自上而下(top-down)設計，設計從裝配體開始，在裝配體環境下進行零部件設計，設計時使用一個零件的幾何體來幫助定義另一個零件，一個零件的形狀和尺寸發生變化時，與其相關的零部件也會隨之改變。這種方法只適用于結構比較簡單的設備的設計，在由復雜零件組成的設備的設計中是不可能實現的。自下而上設計有利于不同的設計人員共同設計，修改與交流，從而提高設計效率。

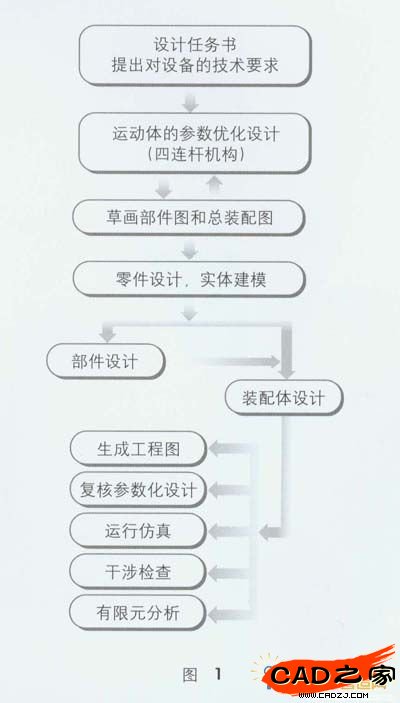

　　因此，破碎機的三維設計采用自下而上的設計方法，流程如圖I所示。

　　三.破碎機三維建模和裝配

　　以PE-1200*1500顎式破碎機(以下簡稱破碎機)為例，分析破碎機整體結構，可知破碎機主要由機架，動顎部件，調整部件，傳動部件，拉緊部件，潤滑部件等裝配而成。

　　根據設計要求對破碎機進行三維建模和裝配。其中機架基本上都是由焊接的鋼板組成，而且特征繁多，造型比較復雜，使用SolidWorks建立三維模型時，如果直接將這些焊接件在零件環境下建立成單一的零件，其工作量太大，容易出錯，不便于修改，因此，先將簡單的鋼板建模，然后將焊接件裝配成裝配體形式，層次分明。

　　1. 破碎機零件三維建模

　　根據對PE1200*1500顎式破碎機零件模型在SolidWorks中進行三維設計的心得，將破碎機零件三維建模的關鍵技術和技巧歸納如下：

　　(1) 零件的三維建模一般先創建基體，然后在基體上建立其余的特征，基于這點，先將所有的零件分類，破碎機零件主要分為，板類零件，筒類零件和其他類。其中機架中的焊接鋼板，顎板都是由板類零件組成;動顎部件中則有很多筒類零件，大部分情況下，板類零件的基體采用拉伸特征創建，筒類零件的基體采用旋轉或拉伸特征創建。當然，這不是千篇一律的，結合具體情況，零件的基體也可以使用掃描，放樣等特征來創建。例如，彈簧，圓鋼是使用掃描特征來創建基體的，零件基體的創建對于整個事件的模型有著決定性的作用，它決定著其他特征的建立順序，直接影響設計效率和質量以及后續工作中對零件的修改，創建好的零件基本可以使建模和后續工作事半功倍。

　　(2) SolidWorks是以草圖為基礎，基于特征的三維設計軟件，所以草圖的質量決定著零件模型的質量。草圖包括幾何圖形和尺寸，幾何約束等信息。破碎機零件的草圖不僅幾何圖形完全正確，而且使用合理的尺寸和幾何約束將草圖完全定義，并保持設計意圖。

　　(3) 破碎機的整體結構基本是對稱的，所以，合理解決對稱的特征和零件，可以提高設計效率，節省時間，并且對于破碎機整體的裝配和分析也有著至關重要的作用。結構對稱的零件可以直接創建對稱的草圖實現，也可以創建一半模型，再利用鏡向特征實現。如果是兩個關于某基準面對稱的零件，則只需先創建一個零件，然后選擇對稱的基準面，選擇"插入"->"鏡向零件"即可得到對稱的零件。而且，這樣創建的對稱零件和源零件有著關系參考關系，修改源零件時，對稱零件會隨之改變。

　　總之，在破碎機零件的三維建模過程中，不但要確保正確無誤，更重要的是要體現設計意圖。

　　2. 破碎機的部件和總體裝配

　　建立好零件的三維模型，就開始進行部件和總裝的設計，由于破碎機零件繁多，一般都是由幾百甚至上千個零件構成，所以在裝配破碎機之前，先分析清楚破碎機的層次結構，零部件的約束，自由度和相對運動關系，作出總體的規劃，以便可以作出一個高效的總裝配體。在裝配時零件之間可以添加重合，同軸心，平行，垂直，平行距離，角度，限制配合等配合來滿足要求。不同的組合可以達到相同的效果，這就需要注意，配合實質上是給零件之間添加約束來滿足一定機構需要，所以，添加的配合也需要滿足設計意圖，而且配合要合理，合理的配合決定著裝配體的設計效率和質量。

　　(1) 焊接件作為部件處理：破碎機的機架，調整部件，傳動部件都是由焊接鋼板組成，建模時，將焊接件作為部件，可以提高設計效率，便于修改。將建立好的零件三維模型，在SolidWorks裝配體環境下進行裝配。其中焊縫可以使用SolidWorks中命令："插入"->"裝配體特征"->"焊縫"來實現，快捷方便，而且與裝配體有關聯參考關系。

　　(2) 動顎部件的裝配：PE1200*1500顎式破碎機的動顎部件是一個偏心結構，一定要將軸承座設置為"固定"，而不是把偏心軸設置為"固定"，這樣才符合機構的要求。轉子上有很多的標準件，其中螺釘，螺母的裝配一定要合理地運用陣列命令來減少操作的重復性和模型的數據量。

　　(3) 破碎機的總裝：將設計好的破碎機零件和部件(在總裝中成為子裝配體)裝配。SolidWorks總裝中的子裝配體有固定和靈活兩種狀態。在破碎機總裝中，機架，轉子，顎板，電機等都是子裝配體。其中顎板，機架子裝配體內部沒有相對運動，則狀態設置為固定，而轉子和電機子裝配體內部有相對運動，則狀態設置為靈活。

　　圖2~圖9是使用SolidWorks建立的破碎機零部件和總裝的三維模型效果圖：

　　四.破碎機參數化設計，強度剛度校核，干涉檢查和運動仿真

　　使用SolidWorks建立三維破碎機總裝配體，不僅具有直觀性，而且設計人員可以對其進行參數化設計，強度剛度校核，干涉檢查和運動仿真，以檢驗設計的正確性，合理性。

　　1. 參數化設計

　　在設計好的破碎機的基礎上，設計人員可能隨時需要對其進行改良和改型，這就需要進行參數化設計來實現產品的系列化，從而避免了設計的重復性。由于使用SolidWorks建立的三維模型和裝配體，草圖是變量化的，草圖尺寸，特征尺寸和裝配尺寸都是參數化驅動的，實現參數化非常方便，在SolidWorks環境下對破碎機實現參數化設計有以下方法：

　　● 直接修改尺寸，壓縮或添加特征，然后另存為新的零件或裝配體.

　　● SolidWorks提供了非常方便工具："插入"->"系列零件系列表"，從而生成零件或裝配體的不同配置

　　● SolidWorks提供了良好的API，設計人員可以進行二次開發，實現破碎機的參數化

　　2. 強度剛度校核

　　使用SolidWorks建立的破碎機三維模型可以設置材質，具有一定的物理屬性，可以校核破碎機零件和裝配體的強度和剛度。SolidWorks中的插件SimulationWorks可以對破碎機的零部件進行靜態，動態的有限元應力分析，一般步驟為：設置材質->添加約束->加載荷->劃分單元格->運行，可以方便地得到應力，變形，安全系數等數據與圖片，數據非常準確，并且可以保存成動畫或網頁的形式。

　　3. 干涉碰撞檢查

　　SolidWorks提供對裝配體進行靜態干涉檢查和動態碰撞檢查，以保證任意兩個零件在空間上不得有相互重疊，并且可以動態模擬破碎機中運動零件的運動效果(如轉子的轉動情況)，形象逼真，而且可以便于從中發現問題及時修改。

　　4.運動仿真

　　破碎機機構運動仿真是通過在已有破碎機三維模型上定義零部件間的運動自由度和參數來實現的，并采用動畫方式創建，利用SolidWorks中SimulationMotion插件可以看到實時的運動軌跡;Animator插件將設置好路徑的運動仿真錄制avi格式的動畫，便于設計人員之間的交流。

　　五.結語

　　本文提出了破碎機三維設計的一般思路，建模，裝配，分析等都是在SolidWorks中實現的，實踐證明是有效可行的。而且，破碎機的三維模型還可以為CAM，CAPP，PDM等提供良好可靠的數據
