本文介紹了三種顯示器透氣孔形式，體現了PROE陣列的典型方法

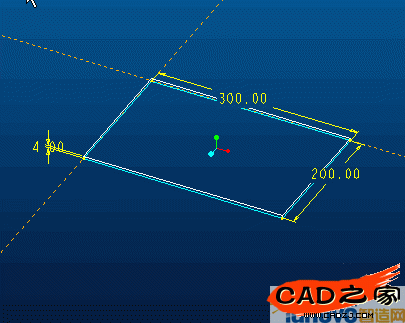

　　制作一長方體基體(如圖)

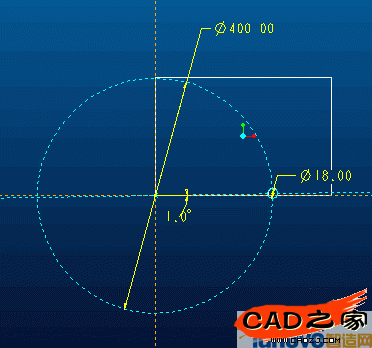

　　在長方體左下邊角線上建立一基準軸 建立一孔，繪圖面為長方體前面，Bottom面通過基準軸并與長方體下表面夾角1°

　　對此孔進行陣列pattern─General─Done

　　─ Value─選擇尺寸400─輸入40─ Value─選擇尺寸1─輸入4─ Value─選擇尺寸18─輸入-1.4─ Done─輸入行數4(第1方向結束)

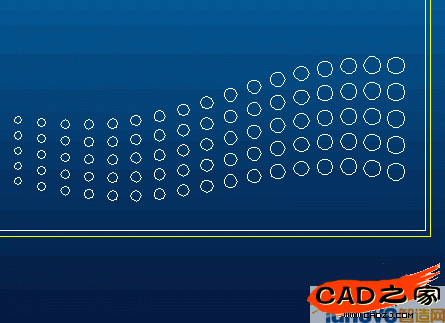

　　Value─選擇尺寸400─輸入-20─ Value─選擇尺寸1─輸入10─ Value─選擇尺寸18─輸入-1.2─ Done─輸入列數7(第2方向結束)

　　這種方法有很好的靈活性

　　下面再介紹一下如何利用Relation

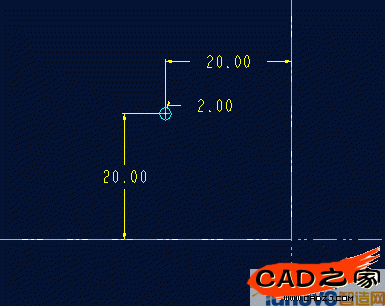

　　制作一長方體體(同上)在右下方建立一孔

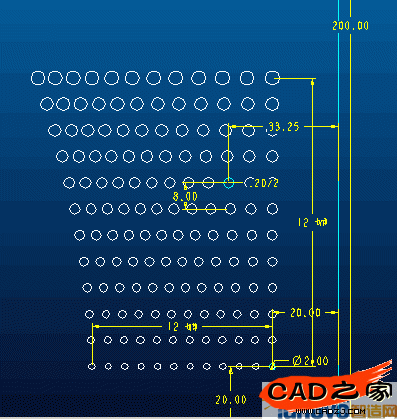

　　對其進行陣列pattern─General─Done─ Relation─選擇水平尺寸20─Edit─在出現的計事本中加入關系式： memb_i=idx2/4+5 -保存─退出─Done─Done─輸入列數12

　　Value─選擇垂直尺寸20─輸入8─ Value─選擇直徑尺寸2─輸入0.2─Done輸入行數12

　　─完成

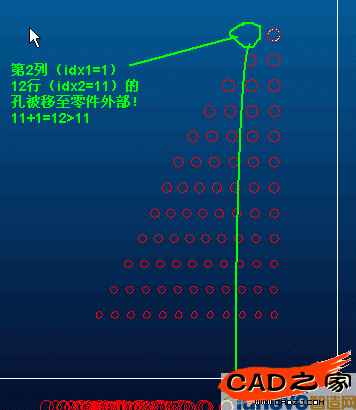

　　現在需要將左上方的一些孔除去。注意他們的idx1和idx2值都比較高。

　　Redefine─選擇孔陣─Pattern選項─Pat Incr Type─Second Dir─d7(垂直尺寸)─To Relation(轉變?yōu)殛P(guān)系式)─Edit─ 在計事本中加入四行關系式：

　　memb_v=8*idx2+lead_v

　　if idx1+idx2>11

　　memb_v=-9

　　endif 如果沒有 if 語句 memb_v=8*idx2+lead_v 相當于設置了數值增量為8的Value，也相當于memb_i=8 if 語句判斷孔是否在左上方，并改變memb_v(垂直尺寸)將孔移至零件外部

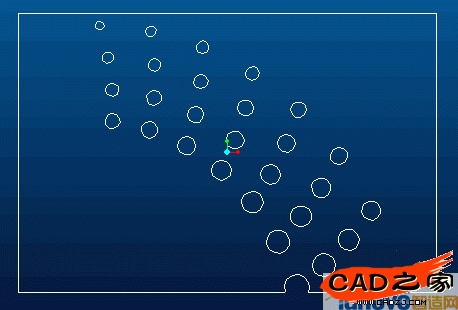

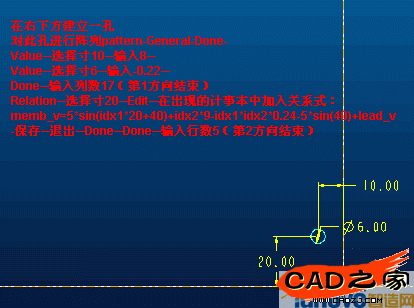

　　利用三角函數 制作一長方體體(同上)

　　完成
