ProE工程圖中可以通過重復區的參數化功能來實現自動生成BOM或者參數表格。上篇文章介紹過如何利用過濾器來排除BOM表中的某些行，本文將介紹如何利用過濾器在族表圖紙中得應用。

某些結構類似的零件模型我們通常會做成族表的形式，同樣這些模型可以只出一張工程圖紙，尺寸和特征可以用參數表的形式表達。參數表可以通過重復區域自動生成，但是生成參數值的時候會顯示所有尺寸值。

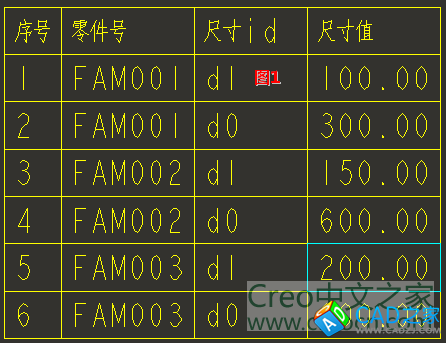

本例中的族表有兩個尺寸在族表中控制ID分別為d0和d1。圖1中把這兩個尺寸都顯示出來的，現在我們只想顯示d1的尺寸值，這就需要利用過濾器進行過濾。其中表中對應的報表參數如下：

序號：&rpt.index
零件號：&fam.inst.name
尺寸id：&fam.inst.param.id
尺寸值：&fam.inst.param.value

如果想只顯示d1尺寸，需要利用過濾器的規則過濾，過濾關系式為“&fam.inst.param.id==d1”，設置完更新下圖紙即可，過濾效果如圖2。
