現在用Proe出圖的朋友越來越多，但是Proe工程圖默認配置不符合GB，很多朋友不知道如何設置，文本介紹如何配置工程圖選項。

第一步：首先介紹配置工程圖選項

1.在工程圖模塊選擇“文件”菜單->點選“屬性”在彈出的菜單中選擇“繪圖選項”，如圖1。

圖1

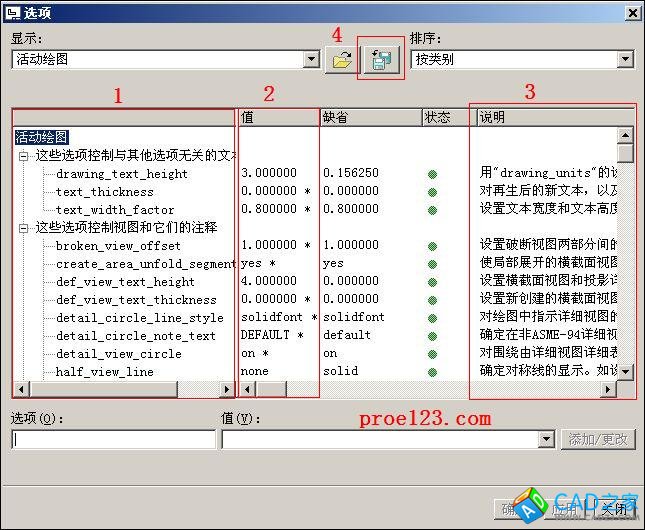

2.在繪圖選項中“1”為繪圖選項，“2”為當前設置值，“3”為選項說明，您可以根據說明來配置相關選項，配置完成請點擊“4”保存。繪圖選項文件后綴名為“.dtl”。

圖2

3.常用繪圖選項說明。

drawing_units mm（前面為選項，空格后為值，下同）
此項設置所有繪圖參數的單位，比如后面的文字大小、箭頭大小等選項，是以mm為單位的，先要設置這個選項。
drawing_text_height 3.5
設置缺省文本的缺省高度，如注釋中的文字，標注中的數值大小。
text_width_factor 0.7
設置文本的高度和寬度的比例，按國標應使用長仿宋體，應為0.7。
但此項設置對于windows系統自帶的仿宋體無效。
broken_view_offset 3
設置破斷視圖兩破斷線之間的距離
detail_circle_line_style phantomfont
設置詳細視圖（局部放大圖）的邊界線的線型，影響打印的粗細
projection_type first_angle
設置視圖的投影方向為第一角法（國標要求用第一角法，日本等國用第三角法）
view_scale_denominator 3600
view_scale_format ratio_colon
上面兩項互相影響一起設置，設置比例的顯示方式以小數、比值、或分數方式。
detail_view_scale_factor 2
設置詳細視圖（局部放大圖）相對于父視圖放大的倍數，此數值在視圖創建之后可以雙擊視圖進行修改。
def_xhatch_break_around_text yes
設置當文本出現在剖面線當中時，是否文本與剖面線分開（自動斷開剖面線讓出位置）
def_xhatch_break_margin_size 1
設置當文本出現在剖面線當中時，文本與剖面線的隔開距離。
hlr_for_threads yes
thread_standard std_iso_imp_assy
以上兩項設置螺紋表示方法按國標形式表示，正面以3/4圓方式表示
angdim_text_orientation horizontal
設置標注角度尺寸時，角度的放置方式為水平
blank_zero_tolerance no
設置公差值有一項為0時，是否去掉0。比如尺寸公差中有上偏差+0.02和下偏差0，如果設為yes則只顯示+0.02，0不顯示
text_orientation parallel_diam_horiz
parallel_dim_placement above
這兩項會互相影響，第一項設置標注尺寸時，數值平行于尺寸線，并且直徑標注會水平顯示。（半徑不能），第二項設置標注時數值在尺寸線上面。
tol_display yes
設置公差的顯示，此項要配合config.pro中的tol_mode 值nominal使用，且只對后面的建模有效。
default_font simfang
設置缺省文本所使用的字體，比如標注的數值字體，注釋的字體等。如按國標應設置為仿宋體。設置仿宋體的方法是，把 windows系統自帶的仿宋體文件（在C:WINDOWSFonts 文件夾下面）復制到PROE安裝目錄textfontschinese_cn下面。并在此項設置。也可以將config.pro中的pro_font_dir選項，指向字體所在的目錄。
draw_arrow_style filled
設置箭頭為實心箭頭
draw_arrow_length 3.5
設置箭頭（實心三角形）的長度
draw_arrow_width 1
設置箭頭（實心三角形）的寬度
leader_elbow_length 5
設置折彎標注時折彎線的長度，比如水平標注直徑時折彎部分的長度
circle_axis_offset 2.5
設置十字交叉的軸線伸出圓邊緣的長度，實際操作中十字中心線可以隨意拖動長度。
line_style_standard std_iso
設置工程圖中文本的缺省顏色，比如標注的數值顏色、注釋文字的顏色。
std_iso為標注界線為黃色，但數值為綠色，注釋文字也為綠色。
同時控制詳細視圖、局部視圖的邊界線顏色為黃色，打印為細實線
sym_flip_rotated_text yes
設置文本方向是否鎖定方向不旋轉，比如粗糙度的方向。
show_total_unfold_seam　no
設置展開剖面視圖中間轉折部分是否顯示為粗實線，no不顯示

后綴零的顯示
lead_trail_zeros  td_metric則非角度尺寸不顯示后綴零
draw_ang_unit_trail_zeros　yes 角度尺寸不顯示后綴零

另外由config,pro控制
default_dec_places，控制所有模式中非角度尺寸的小數位數
default_ang_dec_places 控制工程圖中角度尺寸的小數位數

考慮到配置選項太多新學的朋友很難配置完整，所以本站提供常用配置選項下載：點擊下載。

第二步：配置config.proe文件

由于proe是通過配置選項“config.pro”來調用繪圖選項“*.dtl”文件的，所以完成繪圖選項的設置保存后還要配置“config.pro”文件，假設您下載本站繪圖選項“gb_drw.dtl”文件放置在“D:proe_setup”下面。

1.在proe中選擇“工具”菜單->點擊“選項”打開“config.pro”配置選項對話框。

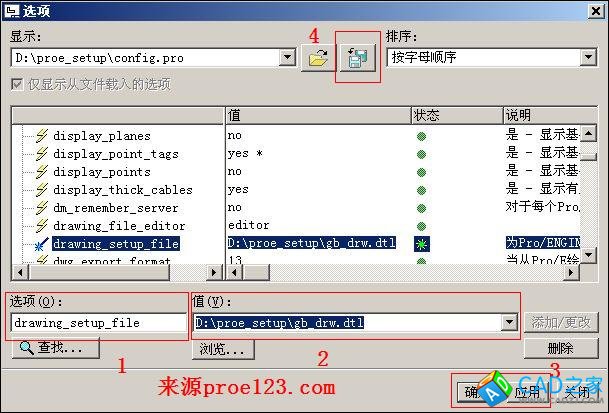

2.配置“drawing_setup_file”指向“D:proe_setupgb_drw.dtl”，如圖3，先點擊3處“應用”->點擊4處“保存”。這樣您就完成了工程圖選項的配置。這個選項是設置dtl文件的名稱。

圖3

3、參照第2步，配置“pro_dtl_setup_dir”指向“D:proe_setup”。這個選項是設置dtl文件的目錄。

4.點擊4處“保存”時需要注意，保存的文件名必須為“config.pro”并保存到您的Proe啟動目錄。
