用Proe出復雜的工程圖時，很多剖面都是從一般視圖進行剖視而來的，而且這些一般視圖的方向可能各部相同。本節介紹一種方法快速從投影視圖創建一般視圖。
1.選擇相關視圖點擊右鍵選擇“插入投影視圖”，選擇位置放置投影視圖。
圖1

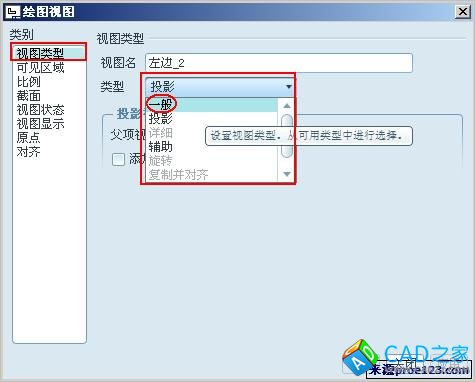

2.雙擊剛剛生成的投影視圖，在彈出的“繪圖視圖”中“視圖類型”->“類型”->選擇“一般”->確定，即可把投影視圖切換成一般視圖。
圖2
