摘要：通過一實例介紹了在Pro/E中如何建立一圖形控制曲線(Graph)，以及通過此控制曲線創建可變截面的掃出，從而完成特殊形狀模型的建立。
關鍵詞：特征 控制曲線 模型 Pro/E

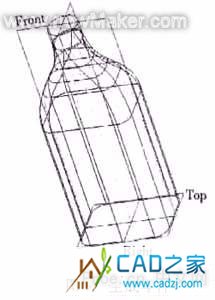

Graph是控制曲線，它可以控制諸如變截面掃描的截面變化趨勢。基本思路就是通過把變截面捫描的長度設為某一定值，然后通過Graph曲線挖制截面在這中間的變化趨勢。圖1所示的中空薄壁零件，中間段(120mm)的圓角半徑為R8mm，而兩端(30mm)的圓角半徑則由R8mm漸漸的過渡到RlOmm，最后兩端(10mm)完全變成一個圓。整個圖形由一個帶圓角的矩形掃出，其制作過程如下：

首先繪制椎線軌跡，如圖2所示。設定其為Front與RightL面的交線，起點位于底部，井確定其長度為120mm。這條軌跡線確定了將來截面的掃出方向(注意：將直線的起點放于底部)，由底部向上掃出。

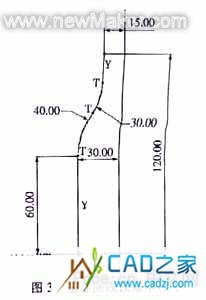

然后以Front面為草繪平面，以Top面作為頂部基準創建一條基準曲線，其基本尺寸如圖3所示，得到曲線如圖4所示。

然后再將此曲線以Right面作為鏡像面復制一個，得到圖5所示的曲線。

依照此法，以Right東面作為草繪平面，以Top面作為頂部基準面也創建兩條軌跡曲線。注意：將圖3中的尺寸30mm改為20mm，其它的尺寸均保持不變。

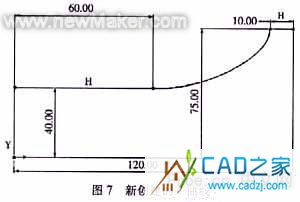

圖6所示為4條軌跡曲線將控制生成圖形的截面大小。矩形沿曲線掃出，開始底部截面較大，圖形底部的60mm區域截面的大小保持不變，然后再慢慢變小。下面創建一控制曲線，并利用它來控制零件四角的圓角半徑。選取Insert-Dautm-Graph...取名為bj，創建一曲線如圖7所示。

在長度為60mm的直線段部分表示在此長度范圍內圓角的半徑為一常數R8mm，在曲線段則表示半徑是一個變化的值，由小變大。在長度為10mm的那一段，圓角的半徑為一常數R15mm。

以長材料的方法生成一可變截面(Feature-Creat-Solid-Protrmion-Done)，選取高級選項(Advaneed-solid-done)，冉選可變截面掃描(Var sec swp-done)并垂直 于椎線軌跡(Nnn T0 Origin Traj-Done)．這時指定椎線軌跡，在Var See Swp菜單中選擇Select Traj—done，拾取椎線并檢查起始點的位置(在起始點處有一方向箭頭)。定義X-矢量，選擇(Select Traj Carve Chain)選取曲線2并選取全部(seIect All done)利用同樣的方法來選取其他順序中剩余的軌跡曲線3、4、5，點擊Done。下一步就是草繪橫截曲。如圖8所示。

矩形其邊線落在4個X點上，見上圖所示。將矩形圓角(大小相等)，并只標注一圓角尺寸，記住其尺寸代號(sd9)。在此我們?yōu)樗砑右魂P(guān)系，使圓角半徑的變化與前面畫的半徑控制曲線圖形掛上鉤。選擇Part-Relations-Donu，添加一特征關系(Feat Rel-Add)．在信息輸入框中輸入表達式：sd9=evalgraph(“bj”，trajpar*120)／5，確認，生成零件如圖9所示。

最后將生成的實體以Top面做為鏡像面，鏡像生成下半部分，再使用Shell命令將其抽成薄壁零件即可得到圖1所示的零件圖。(end)
