ProE多面建模中的包絡功能詳述

　　包絡菜單

　　“多面建模”中的“包絡”(Wrap) 菜單包含以下包絡處理命令：

　　按長度選取 (Select by Length) - 選取邊長等于或大于指定值的小平面。

　　壓淺 (Push Shallow) - 通過穿過選定區域擴展來移除三角形。

　　穿透 (Shoot Through) - 以直線貫穿選定區域的方式來刪除三角形。這與鉆孔方式相類似。

　　壓深 (Push Deep) - 通過擴展模型，直到點密度發生變化來移除三角形。

　　移除連接面 (Remove Webs) - 移除創建包絡時在原始點集的空隙中生成的三角形。

　　示例：由點集創建的包絡

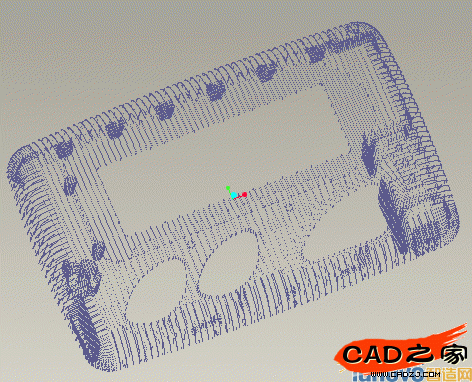

　　下圖顯示從文件插入的點集。

　　下圖顯示由該點集創建的包絡。

　　使用按長度選取命令

　　單擊，或單擊“包絡”(Wrap)>“按長度選取”(Select by Length)?！鞍撮L度選取”(Select by Length) 對話框打開。

　　在“長度”(Length) 框中，鍵入小平面邊的長度值。

　　或者，在“按長度選取”(Select by Length) 對話框中，單擊箭頭按鈕。

　　選取任意兩個小平面頂點。

　　將計算選取的小平面頂點之間的距離，計算的值顯示在“長度”(Length) 框中。

　　單擊“確定”(OK)。任意邊的長度等于或大于此“長度”(Length) 值的小平面會被選取并加亮。

　　使用壓淺命令選取一組三角形。

　　單擊，或單擊“包絡”(Wrap)>“壓淺”(Push Shallow)。

　　“壓淺”(Push Shallow) 命令可移除選中的三角形并顯示下面的三角形。

　　使用壓淺命令

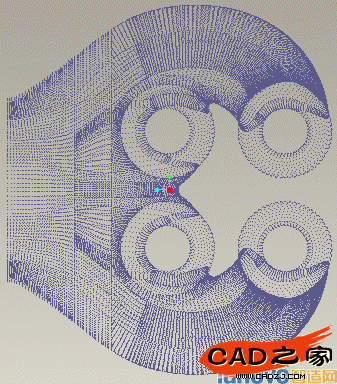

　　下圖所示為一個點集。

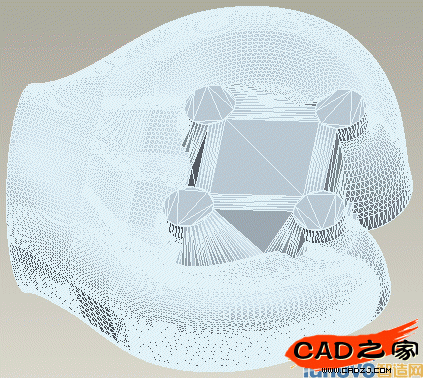

　　下圖顯示使用“包絡”(Wrap) 命令 從此點組創建的包絡。

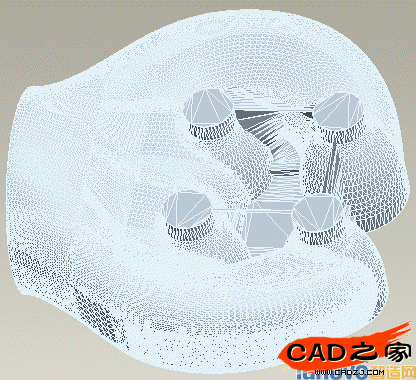

　　下圖顯示使用“壓淺”(Push Shallow) 命令顯示底層幾何后的效果。

　　使用穿透命令

　　單擊，或單擊“包絡”(Wrap)>“穿透”(Shoot Through)。

　　選取一組三角形。

　　“穿透”(Shoot Through) 命令以直線方式貫穿包絡來移除三角形，與鉆孔相似。鉆孔的方向取決于模型的方向。除選取區域外，可能會移除其它內部結構。操作將在整個模型中傳播，直到點密度發生改變為止。

　　使用穿透命令

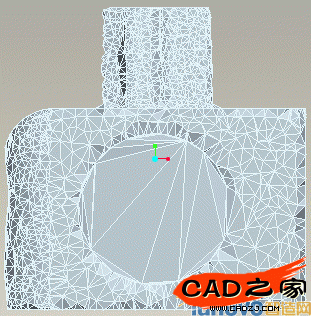

　　下圖所示為一個包絡模型。

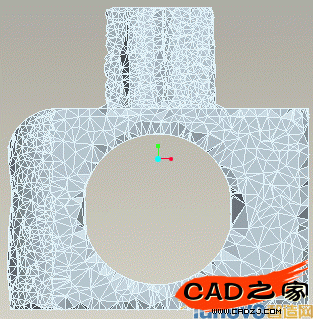

　　下圖顯示對該包絡模型執行"穿透"(Shoot Through) 命令后的結果。

　　使用壓深命令選取一組三角形。

　　單擊，或單擊“包絡”(Wrap)>“壓深”(Push Deep)。

　　“壓深”(Push Deep) 命令通過在模型中擴展三角形直到點密度改變，來移除與選定三角形的點密度匹配的所有三角形。此命令還會移除具有相同點密度的內部結構。

　　此命令與“壓淺”(Push Shallow) 命令相似，只是擴展的深度更大。

　　連接面

　　由點集創建包絡時，可能會在模型的原空隙創建三角形。這些三角形即被稱為連接面。這些連接面形成在模型內部或其中存在空隙的各部分之間?！耙瞥拱濉?Remove Webs) 命令可移除上述三角形和四面體。

　　移除連接面

　　選取一組三角形。

　　單擊，或單擊“包絡”(Wrap) > “移除連接面”(Remove Webs)。

　　“移除連接面”(Remove Webs) 對話框打開。鍵入以下值：

　　最小邊長 - 根據三角形的邊長選取三角形。

　　連接面三角形的邊長于實際模型的邊。可選取大于實際模型三角形的邊長的最小邊長值。調整長度以選取長度大于指定值的三角形。

　　最小角度偏差 - 使用從曲面延伸的精確法線計算法線與三角形之間的角度。

　　模型三角形的角度值小于連接面三角形的角度值。這樣，可指定最小角度值以區分模型三角形和連接面三角形。

　　要有效地移除連接面，請調整上述兩個參數。“移除連接面”(Remove Webs) 命令會移除至少符合一個標準的連接面。

　　要有效地移除連接面，不需要選取所有三角形，因為此操作在模型中擴展的方式與“壓深”(Push Deep) 命令相似。

　　單擊“確定”(OK)。

　　注意：移除連接面操作不會考慮到點的分布，因此，不能分辨連接面與包絡中的間隙之間的差異。

　　示例：移除連接面

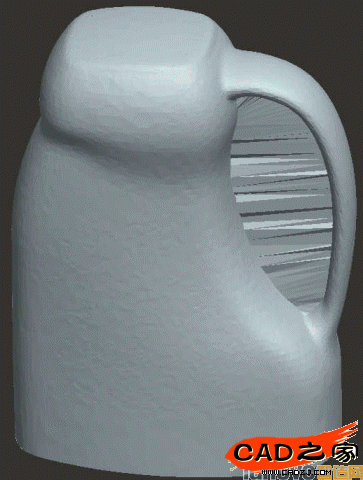

　　下圖顯示由點集創建的包絡。創建包絡時，在模型的空隙創建了連接面。

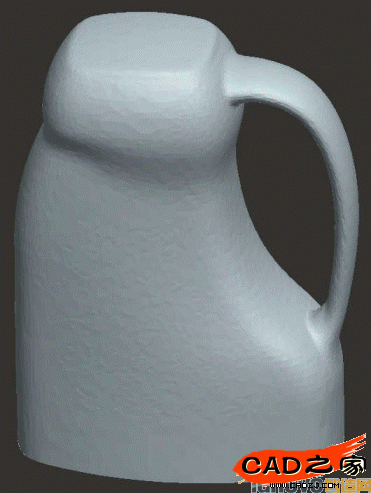

　　下圖顯示使用“移除腹板”(Remove Webs) 命令移除腹板后的效果。
