變形區域(Deformarea) 是鍍金壁中不規則的區域，它通常是一個曲面，如圓角面。在鈑金展開后，變形區域可產生完全變形，以便其他的區域保持原來大小，如圖1中的鈑金展開中， Sufl 和Suf2是變形區域，這兩個區域在展開后產生了變形，從而使其相鄰的區域在展開后保持原來大小。

下面列出了鈑金變形區域展開的兩個特點:

1）變形區域至少有一個與其具有共同邊界線的相鄰曲面，并且該相鄰曲面能延伸至鈑金件的邊緣(即該相鄰曲面中至少有一條邊線就是鈑金件-戶外邊界線)。

2）鈑金展開后，各區域間不會有重疊。

根據以上列出的變形區域的兩個特點，可采用兩種方式對變形區域鈑金進行展開:

第一種變形區域Proe鈑金展開方式：

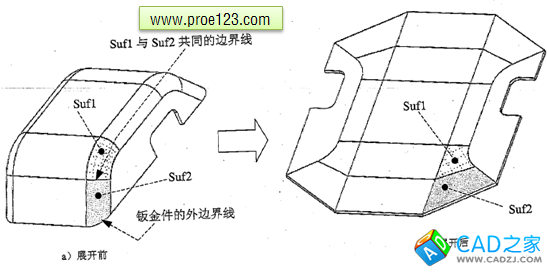

如果變形區與同時符合上面列出的兩個特點，則系統將變形區域和相鄰曲面進行合并后即可展平變形區域。例如:在圖1a 所示的飯金件中， Suf1曲面是一個變形區域，該變形區域有一個相鄰曲面Suf2與變形區域Suf1具有共同的邊界線，并且Suf2曲面有一條邊線就是該鈑金件的外邊界線(如圖1a 所示);展開時，系統將變形區域Suf1和相鄰曲面Suf2進行合并，展開后各區域間也不會有重疊(如圖1b 所示)。

圖1

第二種變形區域Proe鈑金展開方式：

如果變形區今不同時符合上面列出的兩個特點，則須創建額外的變形區域才可展平變形區域。例如:在圖2a 所示的鈑金件中， Suf1曲面是一個變形區域，雖然變形區域有一個相鄰曲面Suf4與變形區域Suf1具有共同的邊界線，并且Suf4曲面有一條邊線就是該鈑金件的外邊界線(如圖2a所示)，但是在則與Suf4合并后，展開飯金件時區域間會出現部分區域重疊(如圖3a 所示);另外一個相鄰曲面Suf5 與Suf1合并后，展開時也會出現重疊現象(如圖3b 所示)，所以該變形區域不能用第一種方法展開。

圖2

圖3

欲展開該變形區域，需要創建額外的變形區域Suf3 ，使Suf3與Suf1具有共同的邊界線，并且Suf3曲面有一條邊線就是該鈑金件的外邊界線(如圖2b 所示)，展開時系統將變形區域Suf1和額外的變形區域Suf3進行合并，展開后不會出現重疊現象(如圖2c 所示)。創建變形區域Suf3時應注意Suf3須與Suf1相切。
