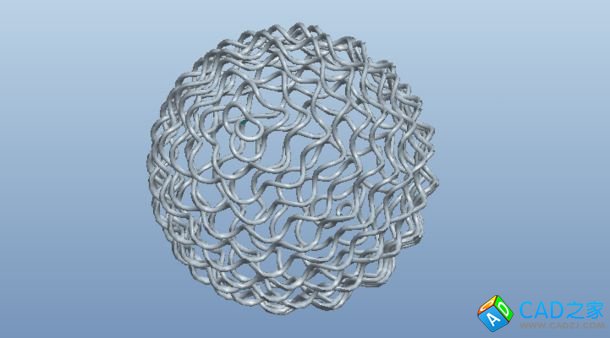

最終結果如下圖所示。
方法：

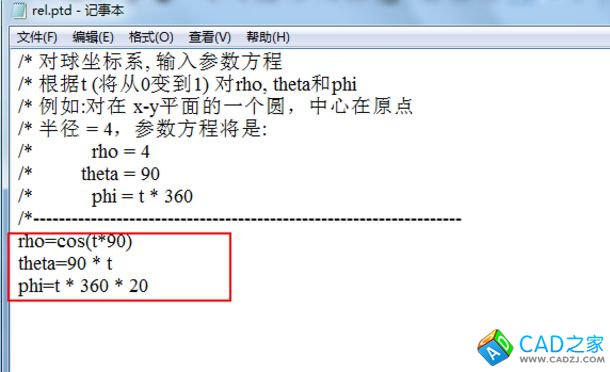

1.點擊【插入】-【模型基準】-【曲線】，點擊“從方程”-“完成”，選擇視圖區的坐標系，類型選擇“球”，彈出下面的窗口,在窗口中輸入下面的方程：
rho=cos(t*90)
theta=90 * t
phi=t * 360 * 20

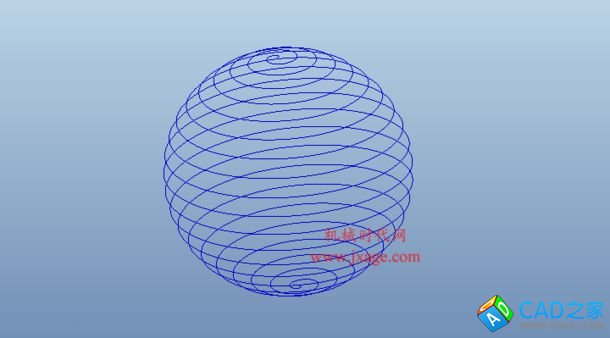

點擊【文件】-【保存】，完成后可以看到下面的結果。

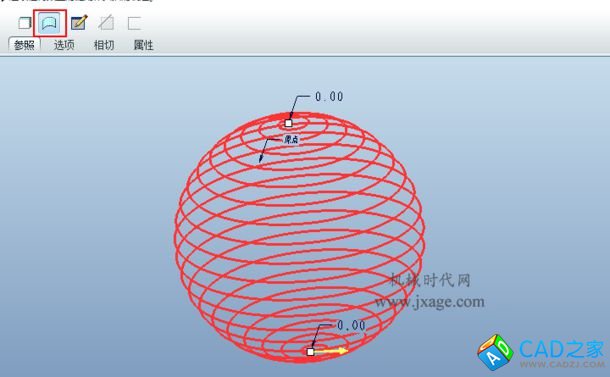

2.點擊【可變截面掃描】。選擇上一步的曲線，類型選擇“曲面”，點擊控制面板上的草繪按鈕進入草繪環境。

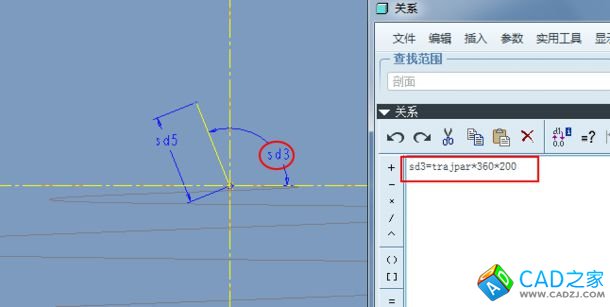

進入草繪環境后，繪制下面的一條長為0.03的傾斜直線，如下圖所示。點擊【工具】-【關系】，在彈出的窗口中添加下面的關系：
sd3=trajpar*360*300

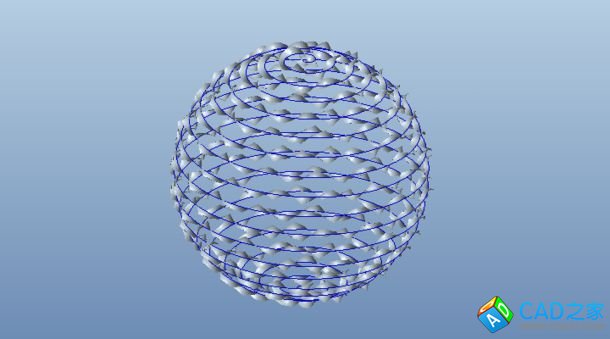

完成。
3.點擊【插入】-【掃描】-【伸出項】，選擇“選取軌跡”，選擇上一步創建的曲面的邊作為掃描軌跡。

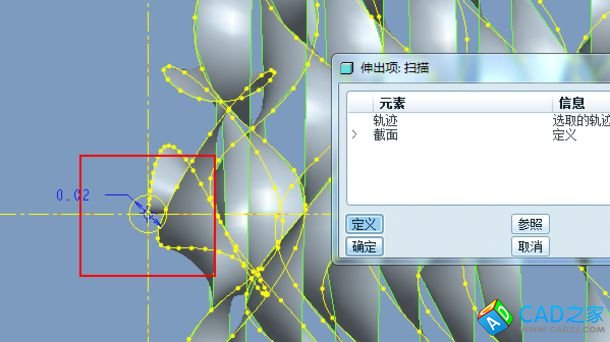

繪制出下面的一個直徑為0.02的圓。
點擊確定，創建出下面的模型。
