使用國產的中望CAD軟件已經有一段時間了，發現中望CAD 2009版本里面的標注功能相比上一版本中望CAD 2008i改進了很多，以前我們常常發現的一些標注上面的BUG解決了，還參照Autocad增加完善了標注的功能。下面主要來看看中望2009的標注相對于上一個版本中望CAD2008i都有那些新功能。

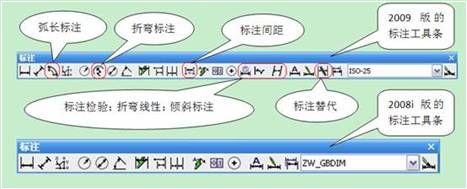

　　從下圖可以看到：中望2009版本和2008i版本之間的標注功能對比，在2009版本里面，標注工具條相對于2008i版本新增了弧長標注、折彎標注、標注間距、檢驗、折彎線性、傾斜、替代等功能按鈕。

　　接下來我們就來看下這些新增功能的用處吧。

　　弧長標注：這個功能其實在中望CAD2008i版本里面也是有的，具體是在拓展工具菜單標注工具里面，但未列在標注工具條上，而且實際標注出來的表現形式也不太直觀。而2009版本里面已經做了相關改進，從標注出來的效果看，與AutoCAD2008表現一致了。

　　折彎標注：折彎標注也就是折彎半徑標注，也可稱其為縮放的半徑標注，可在任何位置指定中心位置為標注的原點，以此來代替半徑標注中的圓或圓弧的中心點。在某些圖紙當中，需要對較大的圓弧進行標注。大圓弧的圓心有時在圖紙之外，這時就要用到折彎標注。折彎標注可以另外指定一個點來替代圓心。

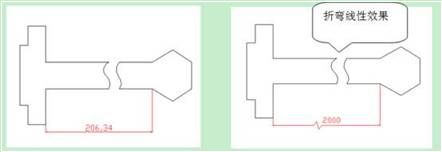

　　折彎線性：有時候我們需要標注的值很大，甚至超過圖紙的范圍，但我們又要在圖紙中標示出來，這時的標注值就不是測量值了。一般情況下，顯示的標注值大于標注的實際測量值。我們可以用折彎線性標注來表示。例如下圖所示，圖中的零件是要2000單位的，但我的圖紙不能畫出那么長出來，那么就用折彎來表示了，效果如下圖的右圖所示：

　　標注間距：在標注過程中我們往往是要整齊美觀，對于圖形中的平行但重疊或間距不等的線性標注或角度標注，我們可以使用這個功能，將標注用固定距離分隔開來，以達到整齊美觀的目的。

　　但要注意的是，在調整間距的時候，所選取的標注必須為同一類型，例如同為線性標注或同為角度標注等，另外，這些標注還必須平行或有相同的原點并且在彼此的尺寸線的延伸線上。若在調整間距時，指定的間距值為0，可在尺寸線處對齊選定的線性標注和角度標注。若指定的間距為“自動”，標注間隔將為標注文字高度的兩倍。

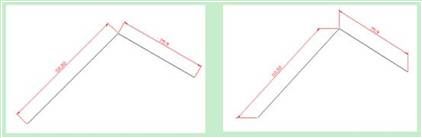

　　傾斜：使用這個功能我們可以實現一些特殊的標注，將原標注傾斜。我們還是通過具體的例子來分析吧。在一幅圖中，大部分的標注的尺寸界線都是水平的和豎直的，偏偏有小部分是斜的，如下圖的左圖，如果希望整圖的標注界線統一為水平和豎直，那么我們可以用標注傾斜命令，將左圖的兩個標注傾斜。

　　標注檢驗：檢驗標注使用戶可以有效地傳達檢查所制造的部件的頻率，以確保標注值和部件公差位于指定范圍內。將必須符合指定公差或標注值的部件安裝在最終裝配的產品中之前使用這些部件時，可以使用檢驗標注指定測試部件的頻率。

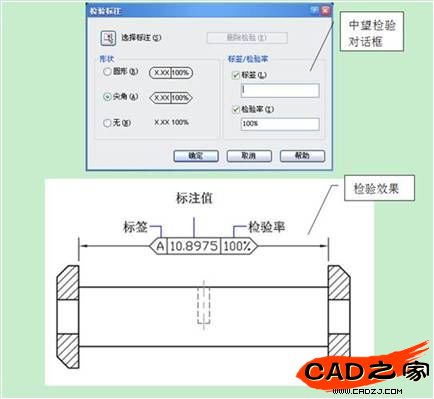

　　可以將檢驗標注添加到任何類型的標注對象;檢驗標注由邊框和文字值組成。檢驗標注的邊框由兩條平行線組成，末端呈圓形或方形。文字值用垂直線隔開。檢驗標注最多可以包含三種不同的信息字段：檢驗標簽、標注值和檢驗率。

　　從上述中望CAD2009在標注上的改進可以看出，中望CAD軟件的確進步很快，很注重實用功能，這也是國產軟件這些年來受到越來越多的用戶青睞的原因之一。
