如今，制造型企業面臨越來越嚴峻的壓力和挑戰，產品的CAD設計周期越來越短，而對產品的創新和質量要求卻越來越高。正因?yàn)槿绱耍x擇一款合適的三維CAD軟件就顯得尤為重要。中望3D是國內第一款擁有全球自主知識產權的高端CAD/CAM軟件，擁有強大的曲面造型功能，被廣泛應用于航空、航天、汽車、模具、工業機械、電子電氣和消費品等領域，能為廣大企業提供一體化的CAD/CAM解決方案。今天就和大家分享一下，如何用中望3D來設計一個挖掘手。

1、單擊【新建】按鈕，新建一個零件文件。

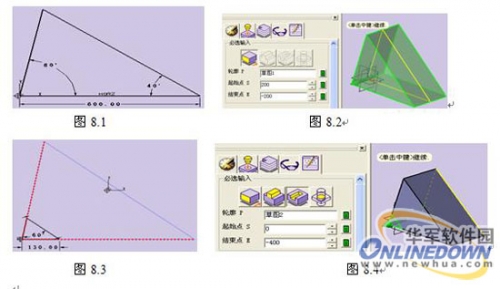

2、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖如8.1所示。退出草圖。

單擊【造型】下面的【拉伸】按紐，出現【拉伸】屬性管理器，輪廓P選擇剛繪制好的‘草圖1’，起始點S設置為‘-200’，結束點E設置為‘200’，如圖8.2所示，單擊確認結束拉伸命令。

3、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖如8.3所示。退出草圖。單擊【造型】下面的【拉伸】按紐，出現【拉伸】屬性管理器，選擇‘減運算’，輪廓P選擇剛繪制好的‘草圖2’，起始點S設置為‘0’，結束點E設置為‘-400’，如圖8.4所示，單擊確認結束拉伸命令。

4、單擊【造型】工具欄下的【圓角】按紐，出現【圓角】屬性管理器，在‘邊E’對話框中，選擇如圖8.5所示，一共1條邊進行圓角。單擊【造型】工具欄下的【抽殼】按紐，進入【抽殼】屬性管理器，厚度T=‘-20’，設置如圖8.6所示。

5、繪圖區域單擊鼠標右鍵，選擇“插入基準面”，出現【基準面】屬性管理器，選擇，‘偏移’對話框中填寫180，設置如圖8.7所示，確定創建平面1。

繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇平面1后點擊確定，進入草圖繪制，繪制草圖如8.8所示。退出草圖。

6、單擊【造型】下面的【拉伸】按紐，出現【拉伸】屬性管理器，選擇‘加運算’，輪廓P選擇剛繪制好的‘草圖3’，起始點S設置為‘0’，結束點E設置為‘-40’，如圖8.9所示，單擊確認結束拉伸命令。單擊【工具】下面的【陣列】按紐，進入【陣列】屬性管事器，如圖8.10所示設置，單擊確定結束陣列命令，完成該步驟操作。

7、繪圖區域單擊鼠標右鍵，選擇“插入基準面”，出現【基準面】屬性管理器，選擇，‘偏移’對話框中填寫195，設置如圖8.11所示，確定創建平面2。繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇平面2后點擊確定，進入草圖繪制，繪制草圖如8.12所示。退出草圖。

8、單擊【造型】下面的【拉伸】按紐，出現【拉伸】屬性管理器，選擇‘減運算’，輪廓P選擇剛繪制好的‘草圖4’，起始點S設置為‘0’，結束點E的設置只要超出邊界即可，我在此設置為‘120’，如圖8.13所示，單擊確認結束拉伸命令。

單擊【工具】下面的【鏡像】按紐，進入【鏡像】屬性管事器，如圖8.14所示設置，單擊確定結束鏡像命令，完成該步驟操作。

9、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖如8.15所示。退出草圖。

單擊【造型】下面的【拉伸】按紐，出現【拉伸】屬性管理器，選擇‘加運算’，輪廓P選擇剛繪制好的‘草圖5’，起始點S設置為‘-90’，結束點E設置為‘90’，如圖8.16所示，單擊確認結束拉伸命令。

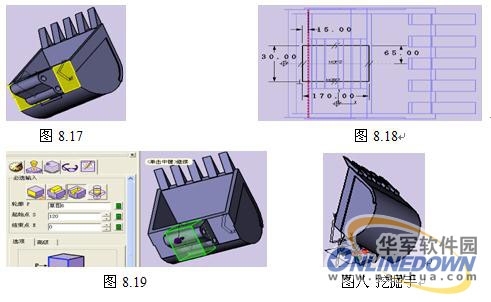

10、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇‘如圖8.17所示’黃顏色的面后點擊確定，進入草圖繪制，繪制草圖如8.18所示。退出草圖。

單擊【造型】下面的【拉伸】按紐，出現【拉伸】屬性管理器，選擇‘減運算’，輪廓P選擇剛繪制好的‘草圖4’，起始點S設置為‘0’，結束點E的設置只要超出邊界即可，我在此設置為‘120’，如圖8.19所示，單擊確認結束拉伸命令。如‘圖八 挖掘手’完成整個挖掘手的設計。
