在AutoCAD的表格中，可以計算數學表達式，可以快速跨行或列對值進行匯總或計算平均值，可以在單元中輸入公式等表格功能。創建表格的命令是Table，可以通過以下方法激活Table命令。1、下拉菜單【繪圖】——“表格”。2、單擊“繪圖”工具欄上的“表格”圖標。3、在命令行中輸入Table并回車。

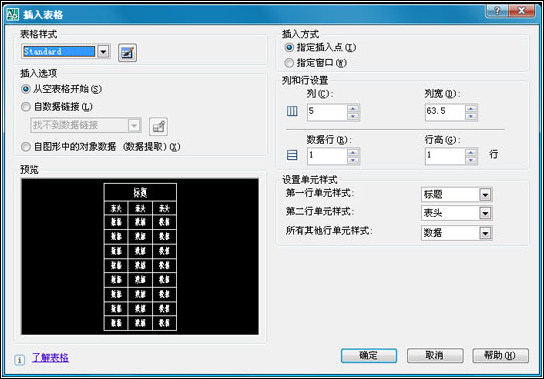

激活Table命令后，將彈出“插入表格”對話框，如圖所示。



1、表格樣式：選擇表格樣式。可以從下拉列表中選擇表格樣式。 單擊旁邊的圖標按鈕，將彈出“表格樣式”對話框，可以創建新的表格樣式滿足需求。

2、插入選項：指定插入表格的方式。

1）從空表格開始：創建可以手動填充數據的空表格。
2）自數據鏈接：從下拉列表中選擇外部電子表格中的數據創建表格。

=================================================

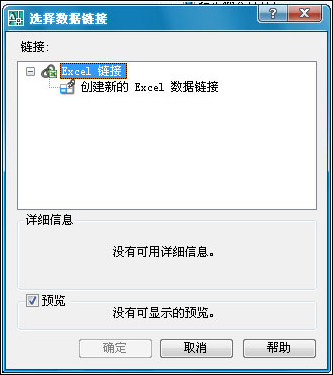

如果“找不到數據鏈接”，單擊右側旁邊的圖標按鈕，將啟動“數據鏈接管理器”，彈出‘選擇數據鏈接”對話框，如圖所示：



（1）創建新的Excel數據鏈接：

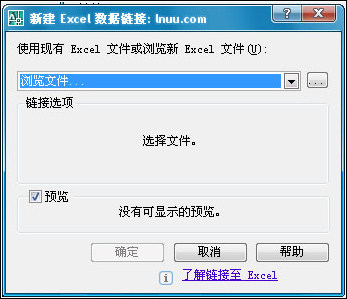

單擊“創建新的Excel數據鏈接”，彈出“輸入數據鏈接名稱”對話框，輸入名稱，然后點確定。然后彈出“新建Excel數據鏈接”對話框，如圖所示。



單擊選擇按鈕，選擇電腦中的目標Excel文件之后，此對話框變成如圖所示。



（2）鏈接選項：

選擇要鏈接至的Excel工作表：顯示指定的Excel文件中所有工作表的名稱，如Sheet1、Sheet2等。

鏈接整個工作表：將Excel文件中指定的整個工作表，鏈接至AutoCAD圖形的表格中。

鏈接至命名范圍：將已包含在 Excel 文件中的命名單元范圍鏈接至AutoCAD圖形的表格中。

鏈接至范圍：指定Excel 文件中的單元范圍鏈接至AutoCAD圖形的表格中。

在文本框中，輸入要鏈接至AutoCAD圖形的表格中的Excel文件中的單元范圍。有效范圍包括：矩形區域：（例如，A1:D10）；整列：（例如，A:A）；多組列：（例如，A:D）

（3）設置完相應的選項，最后點確定。即可創建完新的Excel數據鏈接。

=================================================

3）自圖形中的對象數據（數據提取）：

選擇該選項，然后點“確定”，將啟動“數據提取”對話框。

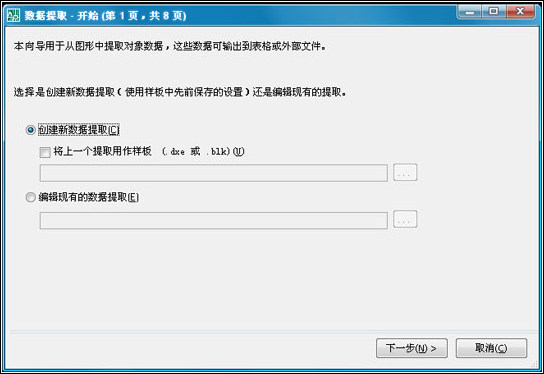

數據提取——開始。



數據提取——定義數據源。

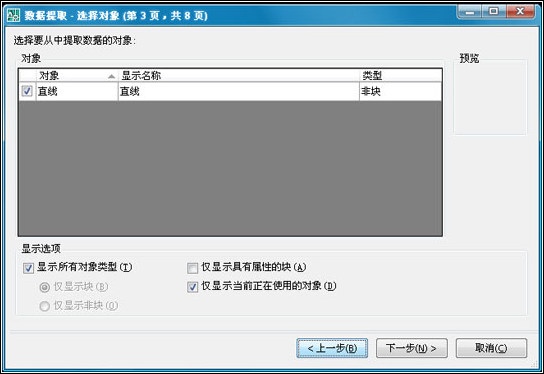

數據提取——選擇對象。

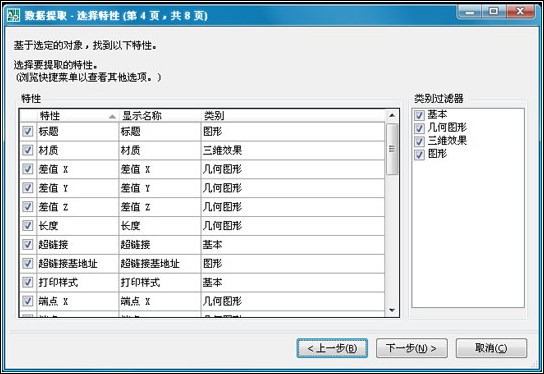

數據提取——選擇特性。



數據提取——優化數據。

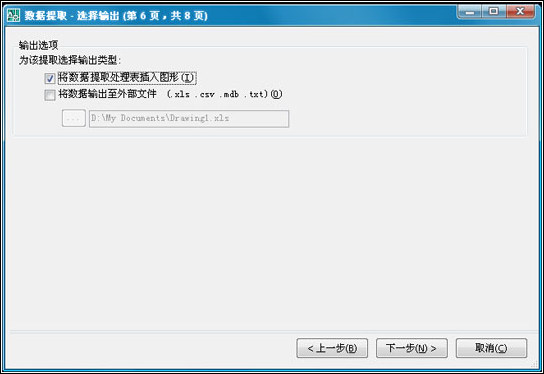

數據提取——選擇輸出。#p#分頁標題#e#



數據提取——表格樣式。

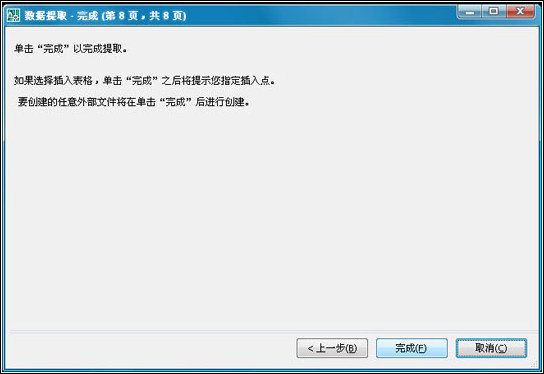

數據提取——完成。



3、插入方式：設置表格的插入方式，即指定表格在圖形中的顯示位置。

1）指定插入點：基準點在表格的左上角，可以使用鼠標定位，也可以在命令提示下輸入坐標值定位。如果使用的“表格樣式”將表格的方向設置為由下而上讀取，則基準點位于表格的左下角。

2）指定窗口：指定表格的大小和位置。可以使用鼠標定位，也可以在命令提示下輸入坐標值定位。

4、列和行設置：設置列數、列寬、數據行數和行高。

1）列：設置表格的列數。
2）列寬：設置表格中每列的寬度。
3）數據行：設置表格中數據的行數。
4）行高：設置表格中每行的高度。

5、設置單元樣式：

1）第一行單元樣式：指定表格中第一行的單元樣式。默認“標題”單元樣式。
2）第二行單元樣式：指定表格中第二行的單元樣式。默認“表頭”單元樣式。
3）所有其他行單元樣式：指定表格中所有其他行的單元樣式。默認“數據”單元樣式。

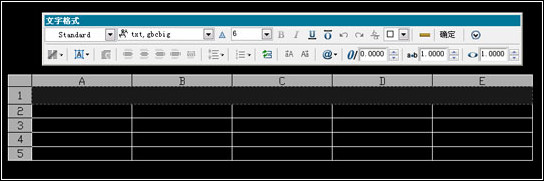

全部設置完相應的選項后，最后點確定，關閉“插入表格”對話框，指定插入點后，將在界面中顯示創建的表格和“文字樣式”對話框，如圖所示。
