菜單欄【工具】——“草圖設置”，打開“草圖設置”對話框，可以對“捕捉”、“柵格”、“極軸追蹤”、“對象捕捉”和“動態輸入”進行設置，從而可以更容易、更準確地創建和修改圖形對象。

一、捕捉和柵格。



1、在圖形繪制的過程中，可以將圖紙?jiān)O(shè)置為有點陣的圖紙狀態（類似于方格紙），所謂的“柵格”就是這些點組成的格子形式，點的位置按定義的X軸和Y軸方向上的間距顯示，可用作可視的定位基準。

雖然打開的“柵格”可以顯示在屏幕上，但它并不是圖形對象。

2、“捕捉”限制光標的移動距離，可以直接使用鼠標快捷準地確定位目標點?！安蹲筋愋汀狈譃椤皷鸥癫蹲健焙汀皹O軸捕捉”，“柵格捕捉”又分為“矩形捕捉”和“等軸測捕捉”。

“矩形捕捉”的捕捉點的陣列類似于柵格，用戶可以指定捕捉模式在X軸和Y軸方向上的間距。

“極軸捕捉”用于捕捉相對于初始點且滿足指定的“極軸距離”的目標點。

3、將狀態欄上的相應按鈕按下去即可啟用“捕捉”或“柵格”。

二、極軸追蹤。

在AutoCAD中，當需要定位某一角度上的點時，可以利用極坐標進行定位，還可以利用極軸追蹤進行定位。

（一）使用正交模式。在繪圖過程中，經常需要繪制水平直線和豎直線，利用AutoCAD的正交模式可以很方便的繪制這些圖形，將狀態欄中的“正交”按鈕按下，打開正交模式，在該模式下只能繪制水平線和豎直線。

（二）使用極軸追蹤。利用正交模式只能繪制水平線和豎直線，當需要定位其他角度方向時，則需要對“極軸追蹤”進行設置。



1、增量角：用來設置顯示極軸追蹤對齊路徑的極軸角度增量。當設置了增量角后，繪圖時，光標將會定位在所設置角度的任何倍數角度的方向，例如，增量角為60°時，光標在0°、60°、120°、180°、240°、300°都會顯示極軸追蹤線。

在繪圖過程中可以暫時更改極軸捕捉的增量角，又不影響“極軸追蹤”的設置，方法是，在命令行提示下輸入“<角度”，如<60。

2、附加角：用于設置除了增量角以外，再指定附加角來指定極軸追蹤方向?？蓡螕簟靶陆ā卑粹o添加附加角度。例如，增量角為60°、附加角為20°，則在60°角的倍數上和20°角處都可以活的極軸追蹤對齊路徑。

3、對象捕捉追蹤設置。

（1）僅正交追蹤：當對象捕捉和對象追蹤打開時，僅顯示已獲得的對象捕捉點的正交（水平/垂直）追蹤路徑。

（2）用所有極軸角設置追蹤：當對象捕捉和對象追蹤打開時，在指定點時，允許光標沿已獲得的對象捕捉點的任何極軸角追蹤路徑進行追蹤。

4、極軸角測量。

（1）絕對：根據當前用戶坐標系（UCS）確定極軸追蹤角度。

（2）相對上一段：根據上一個繪制線段確定極軸追蹤角度。

（三）“正交”模式將光標限制在水平或垂直軸上，因此不能同時打開“正交”模式和“極軸追蹤”。

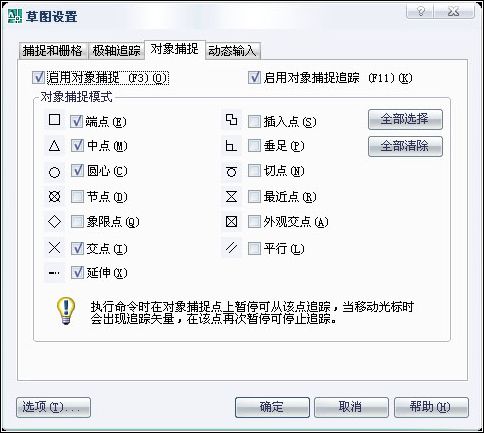

三、對象捕捉。

在繪圖和編輯圖形的過程中需要指定或提取某些特征點，AutoCAD提供的對象捕捉功能可以幫助我們快速找到圖形上的這些特征點，比如端點、中點、交點、圓心等。



1、每個選項的前面都有捕捉到該特征點時顯示的特征符號，設置一些對象捕捉模式后，當光標移動到一個圖形時，系統會自動捕捉該圖形上符合所設置的捕捉模式條件的特征點，并顯示捕捉標記及其提示。

2、要使用自動對象捕捉功能，將狀態欄上的“對象捕捉”按鈕按下去即可。#p#分頁標題#e#

3、在繪圖的過程中，并不是對象捕捉模式選擇的越多越好，當對象捕捉選擇的很多的時候，有時候并不能準確的捕捉到想要的特征點，因?yàn)樘嗟膶?duì)象捕捉模式會相互干擾，所以繪圖時要根據需要，適當?shù)倪x擇對象捕捉模式。

4、有些時候需要臨時使用沒有設定的自動對象捕捉模式，可以使用以下兩種方法啟動“對象捕捉”功能，故而不必去修改“對象捕捉”的設置，與自動對象捕捉不同的是，這兩種方法每捕捉一個特征點都要先選擇對象捕捉模式。

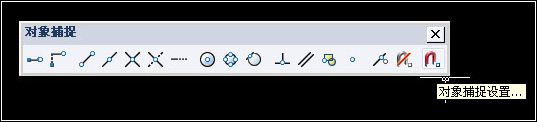

（1）在任意一個工具欄單擊右鍵，在彈出的快捷菜單中選擇“對象捕捉”，即可彈出“對象捕捉”工具欄。如圖。

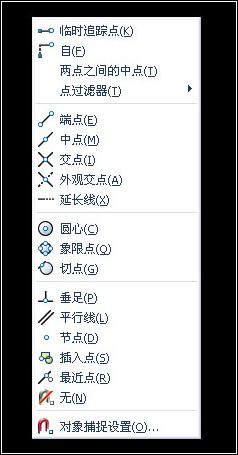

（2）按住shift或ctrl鍵，并單擊鼠標右鍵，系統將彈出對象捕捉的快捷菜單。如圖。



四、動態輸入。

利用動態輸入功能可以更方便快捷的完成圖形繪制，若要使用動態輸入功能，必須將狀態欄中的“DIY”按鈕按下才行。

1、設置“啟用指針輸入”。

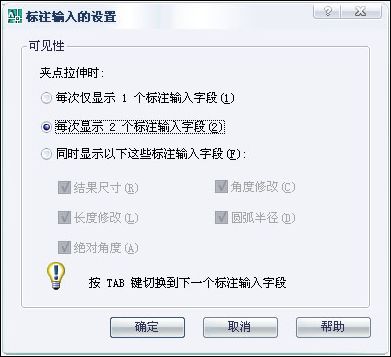

2、設置“可能時啟用標注輸入”。

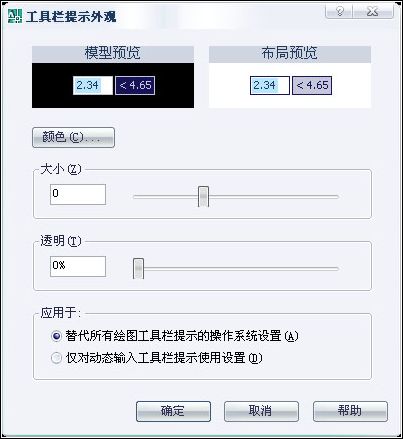

3、“設計工具欄提示外觀”。



五、在狀態欄中的“捕捉”、“柵格”、“對象捕捉”、“對象追蹤”、“DYN”按鈕上單擊鼠標右鍵，在彈出的快捷菜單中選擇“設置”，可以直接打開相應的“草圖設置”的各個選項卡進行設置。
