樣條曲線可以在對象之間產生一條特殊光滑的過渡曲線條，用于創建形狀不規則的曲線。

繪制樣條曲線的命令是spline，可以通過以下方法來激活spline命令，1、菜單欄【繪圖】——“樣條曲線”。2、單擊“繪圖”工具欄上的“樣條曲線”圖標。3、在命令行中輸入spline或者spl并回車。

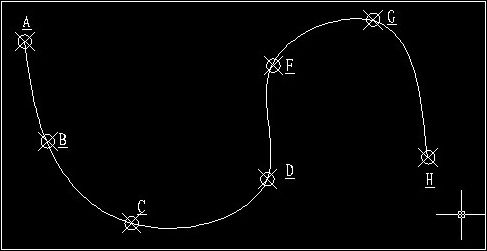

繪制樣條曲線，在命令行中輸入spl并回車，命令行提示如下所示：





當繪制不閉合的樣條曲線時，用“指定下一點”提示連續指定點，在指定了最后一點后回車，AutoCAD會提示“指定起點切向”，和“指定端點切向”。

“指定起點切向”提示指定樣條曲線第一點的切線方向。“指定端點切向” 提示指定樣條曲線最后一點的切線方向。可以直接在繪圖區單擊一點來確定切線方向，也可以使用“切點”或“垂足”對象捕捉模式使樣條曲線與已有對象相切或者垂直。如果不指定切線方向，可以直接回車，AutoCAD將按默認方向設置。

閉合(C)：閉合樣條曲線，并要求指定樣條曲線閉合點處的切線方向，不指定切線方向，直接回車，將按默認方向設置。

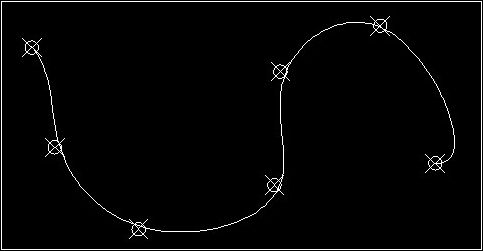

擬合公差(F)：擬合公差決定了曲線和點的接近程度，選擇該選項可以修改擬合公差值，擬合公差值越小表示曲線和點的接近程度越高，越接近，如果設定擬合公差值為0，則曲線經過所有的點。
