CAD按比例出圖及設置標注比例的詳細教程

時間:2016-01-28 14:25:06 來源:未知

作者：牙曉亮

聲明：
1、本文所設計圖紙均為隨意繪制，不具有實際使用功能；
2、考慮適用范圍，本文中設計尺寸標注均以毫米為單位；
3、為避免某些功能不具有普適性，本文中所使用的CAD版本為2012版，除個人更改系統設置外不涉及其他CAD外掛插件；
4、為圖方便，本文中所設計樣例圖紙均為A3大小(420mmx297mm)。圖紙相關的圖片可直接打印為A3大小，比例均符合其內容。
5、本文內容按由淺入深分劃分，各位可選擇需要的部分查看，其中如有更多詳情需要了解，將在下一階段或其他相關問題中進行深入分析。
6、部分觀點為作者個人理解，不具有強制性參考價值，如有缺陷，歡迎大神們蒞臨指導。

***************************************************************************************************
廢話說完，開始：

第一部分【相關專業可直接跳過】：什么是圖紙？為什么圖紙需要有比例？
個人認為，一份圖紙即是一份詳細且嚴謹?shù)恼f(shuō)明書，其目的在于將單個專業工作成果進行總結展示，并以此為依據，提供給協作各方進行配合，以期達到共同的目標。而比例這一特性，就是出于圖紙嚴謹這一特性而產生的。
下面以樣例圖紙為例，說明比例的含義：

點擊圖片可查看清晰大圖

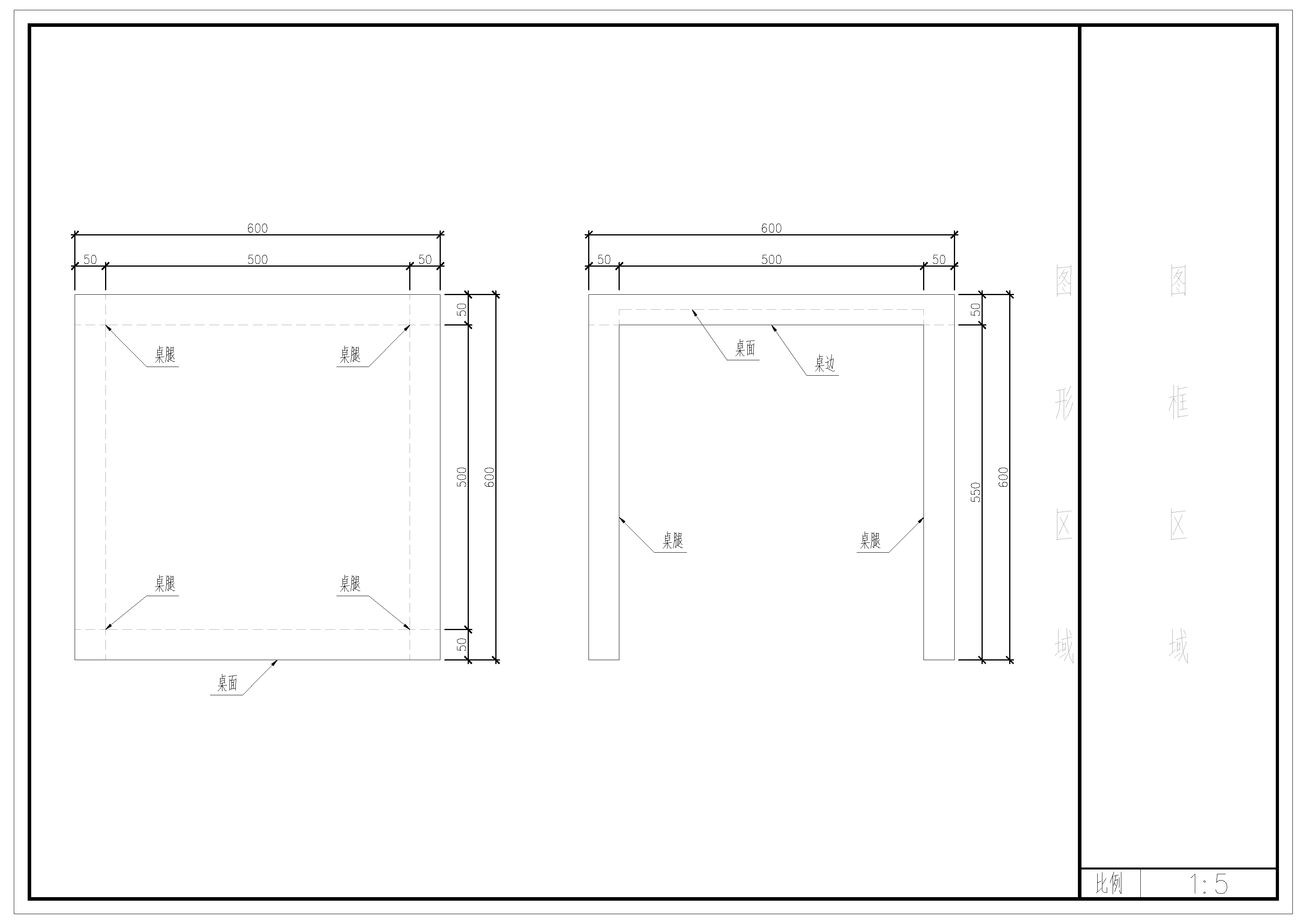

圖1：

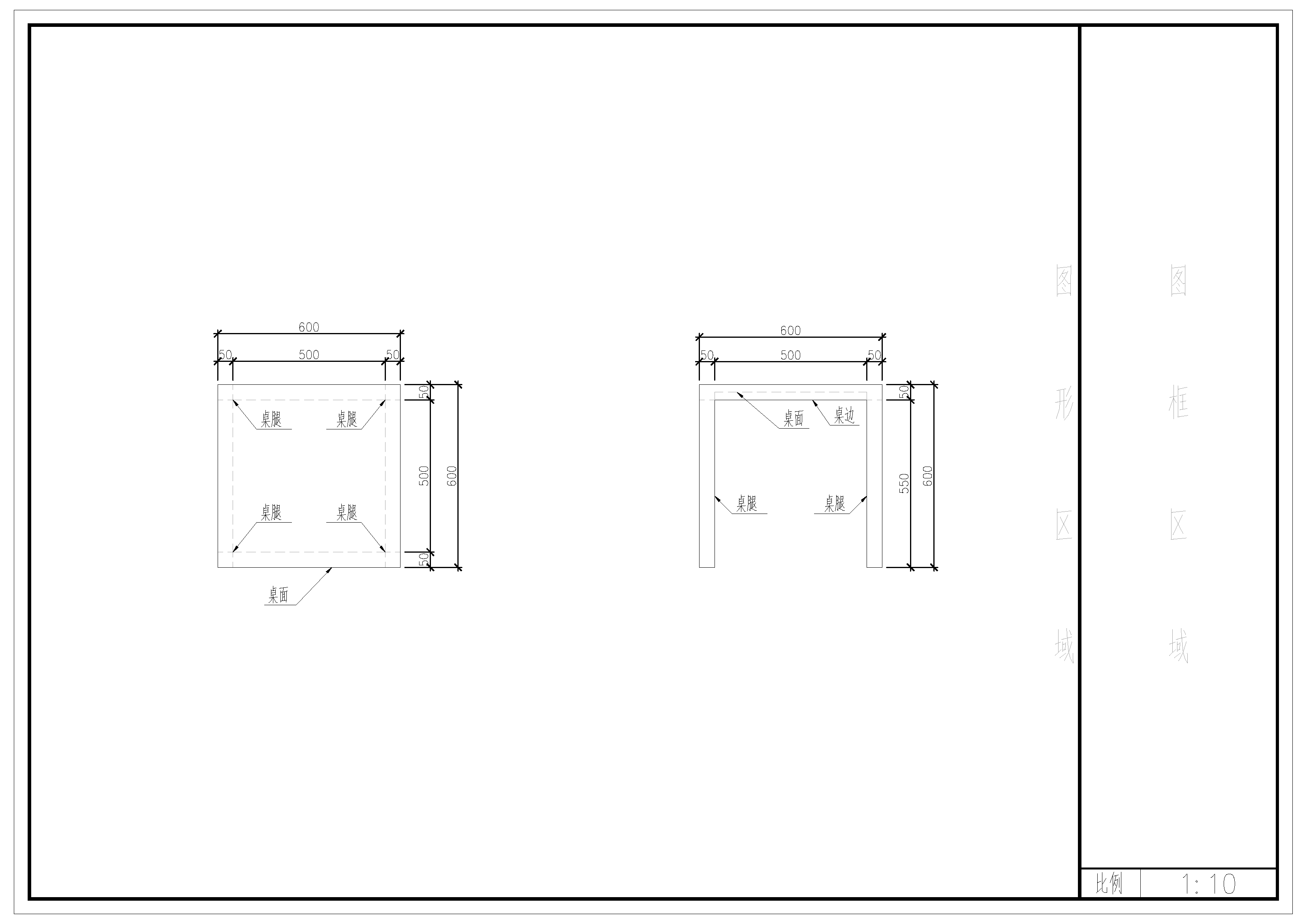

圖2：

圖1與圖2為同一張桌子在不同比例的A3圖紙下的樣子，可以看到，在比例由1：5變成1：10后，桌子在圖中的大小也變成了原來的1/2。需要注意的是，圖中實體類的圖元大小發生了改變，而如標注、說明文字等注釋類的圖元，其大小卻是不變的。

假設一個制作家具的人拿到這份圖紙后，不需要任何其他的面對面溝通，他就能夠知道，我們需要制作一個方形的桌子，桌子變長均為600毫米，有四條腿，每條腿長550毫米，依靠四條寬高均為50毫米的桌邊與桌面相連。其中，方形這個信息是由圖中的實體形狀線獲得的，而尺寸由圖中的尺寸標注上寫的數字獲取，每個東西分別是什么功能，由圖中的說明文字獲得解釋?zhuān)环荽植诘恼f(shuō)明書大概就完成了。

那么，在一份具有足夠準確尺寸標注的圖紙里，我們還需要按照比例來繪制這些圖形的原因是什么？關鍵就是在于第一步的實體形狀線，只有在按照比例繪制的圖紙里，我們才能第一眼就對這個物體有一個直觀的認識，比如這是一個正方形而不是長方形，比如這張桌子的桌面厚度與他的高度相比是非常小的，桌子下面有較為充裕的空間，避免了潛意識內的錯誤認識而引起協作各方不必要的工作量。

同時，出于節約紙張的目的，我們自然是想在一張圖內放下實體形狀越多越好，字體越小越好，比例的分母自然也是越大越好。然而，人眼的識別能力是有限的，過于微小的字體和圖形，在閱讀起來是極容易出現幻覺和誤差的，所以，每張圖比例的產生的需要根據圖紙的大小、注釋文字的多少進行合理的分配，在識別難易度與信息量之間找到一個平衡點。【第一部分完】

****************************************************************************************************
****************************************************************************************************
第二部分：如何使用CAD進行按比例出圖？
CAD只是一個為了更快實現目標，提高生產效率的工具，使用的方法并沒有絕對的好壞高低，只要能滿足使用者的需求，那就達到這個工具的目的，看到回答里有許多解決方法，在此就只針對其中幾個進行分析：

===================方案A：模型內直接按比例套圖框====================
國內設計單位較為常用的做法，根據之前對于“比例”的解釋?zhuān)}主在題目中所提出的所謂“繪圖比例”與“圖框比例”并不是客觀存在的，而是采用了本方案的出圖方法而產生的CAD操作衍生問題，“打印比例”則又屬于CAD在將圖形轉換至紙張時的一個參數，要解釋這幾個比例首先就必須了解一般情況下的的出圖步驟，具體如下：

1、按照所謂“繪圖比例”繪制圖形：

此處所定義的“繪圖比例”即為“一根在CAD里的線段，其長度與其所表示物體實際長度的比值”，此處建議無論出圖比例如何，在首次繪制物體的時候，嚴格按1：1繪制。
｛建議理由｝按1：1比例繪制一個好處在于，即便需要的繪圖比例并非1：1，使用者在繪圖時也不必根據需要的繪圖比例在繪制每一根線的時候另外進行換算工作，而可在完成后使用SCALE命令進行整體調整；另一個好處在于，當其他協作方打開DWG圖紙時，可以直接利用CAD的“查詢”功能直接查詢相關圖形的信息，比如線條的長度，面積，體積，而不需要在根據比例再另外進行乘以比例幾次方的計算。

2、按照1：1制作圖框，然后放大N倍（使用SCALE命令），直到圖框能圈中所繪制的圖形為止，記錄下N的值，則該比例即為題主所描述的“圖框比例”，樣例中表示的圖框比例為1：5

----------------------------------------------------------------------------------------------------------------------
【需求產生原因分析】由上述兩個步驟即可得出關于“繪圖比例”及“圖框比例”的定義及操作步驟，其產生的原因可從其他答案中大致推理得出，首先設計專業有大量的圖紙均可按照1：100比例出圖，因此在繪制時，直接按1：1“繪圖比例”繪制的圖形，用1：100的標注比例進行標注，最后套上1：100的圖框后，即可完成該圖的繪制及圖框布置工作。在這種情況下，繪圖比例并不需要特別更改。但當一張1：100的圖形里突然要插入一張例如1：20的詳圖時，為了保證整體仍然是1：100的圖框，故將詳圖部分放大5倍（“繪圖比例”變?yōu)?：5），同時標注比例仍為1：100，放入1：100圖框內，則此詳圖比例即為1：20，故可以滿足在整體圖紙1：100的情況下，部分圖紙變?yōu)?：20，且操作極為簡單的需求。
-----------------------------------------------------------------------------------------------------------------------

3、按照已確定比例定義標注及字體大小（即字體的大小、標注數字大小、標注線的長度、標注箭頭的大小等比例參數），將所需表達的信息添加至圖紙內。
【關于標注的定義參見第三部分】

4、菜單欄中選擇“文件”→“打印”，按照下圖設置打印參數，將打印比例設置為5，并在“打印范圍”中選擇“窗口”，框選圖紙區域，強迫癥患者必填“居中打印”選項。“打印比例”可定義為:CAD將電子圖紙轉換至紙張時的一個縮放參數，當你繪制一根100mm的線時，使用1：1的打印比例將其打印出來，那么用尺子在紙上測量這條線的長度，得到的數據將是100mm；而使用1：10的打印比例打印時，測量的長度就將變?yōu)?0mm。

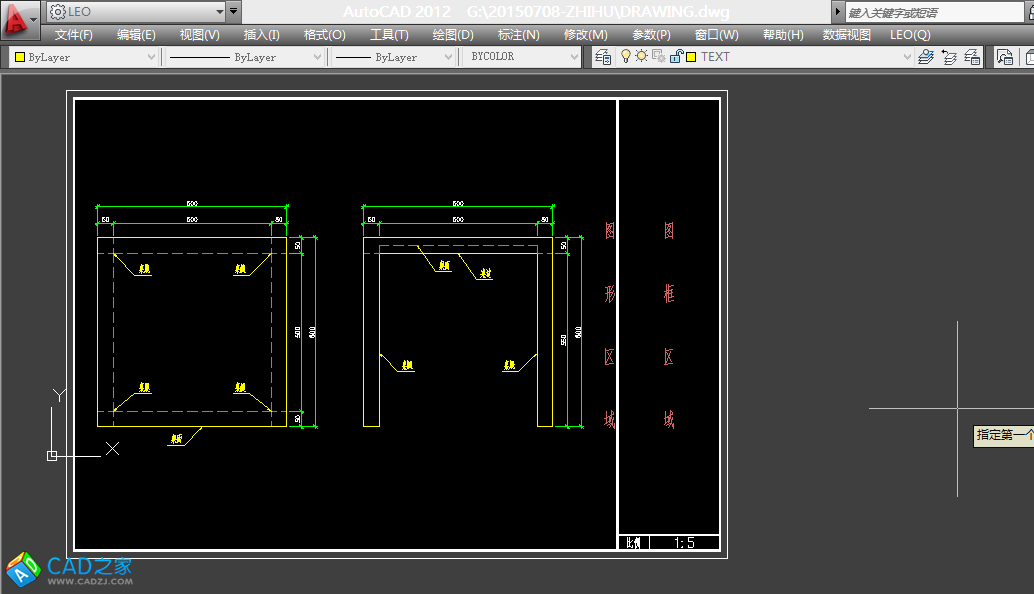

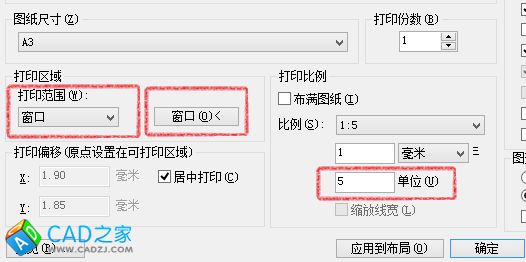

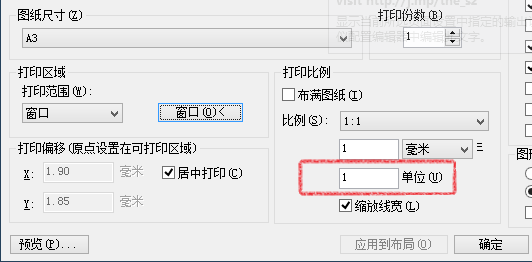

（設置打印比例相關參數）

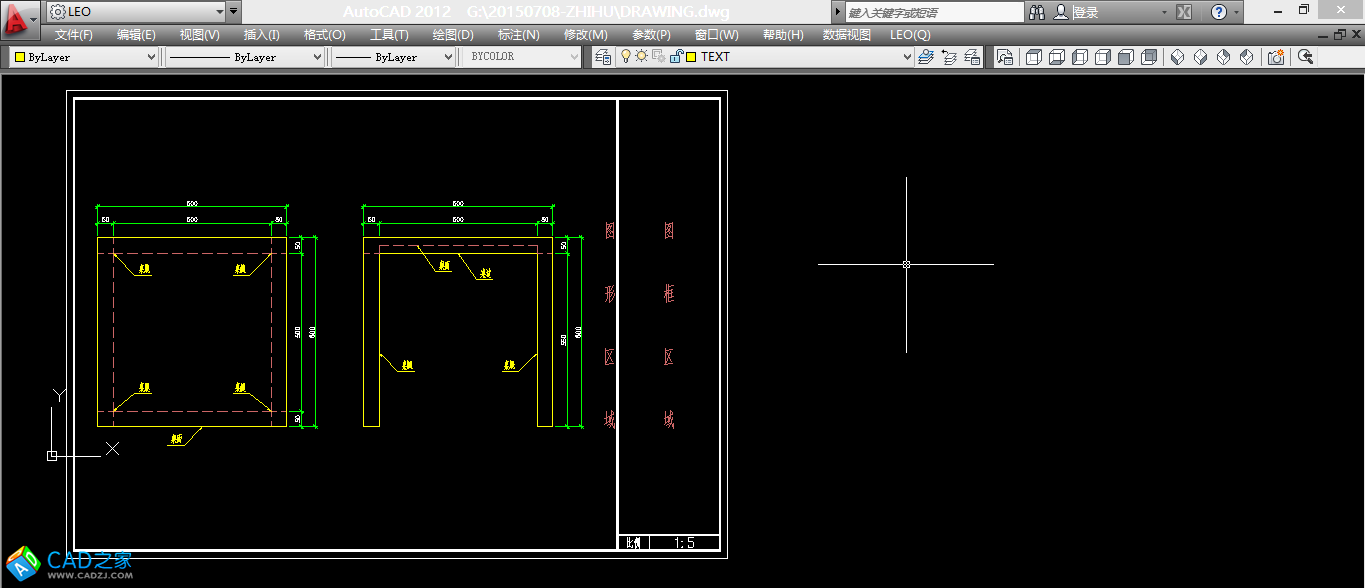

（單擊“窗口”后，框選圖紙區域）

5、完成上述步驟后，單擊“確認”即可完成打印，打印效果如示例圖。【方案A完】

===================方案B：利用“布局”功能調整圖紙比例================

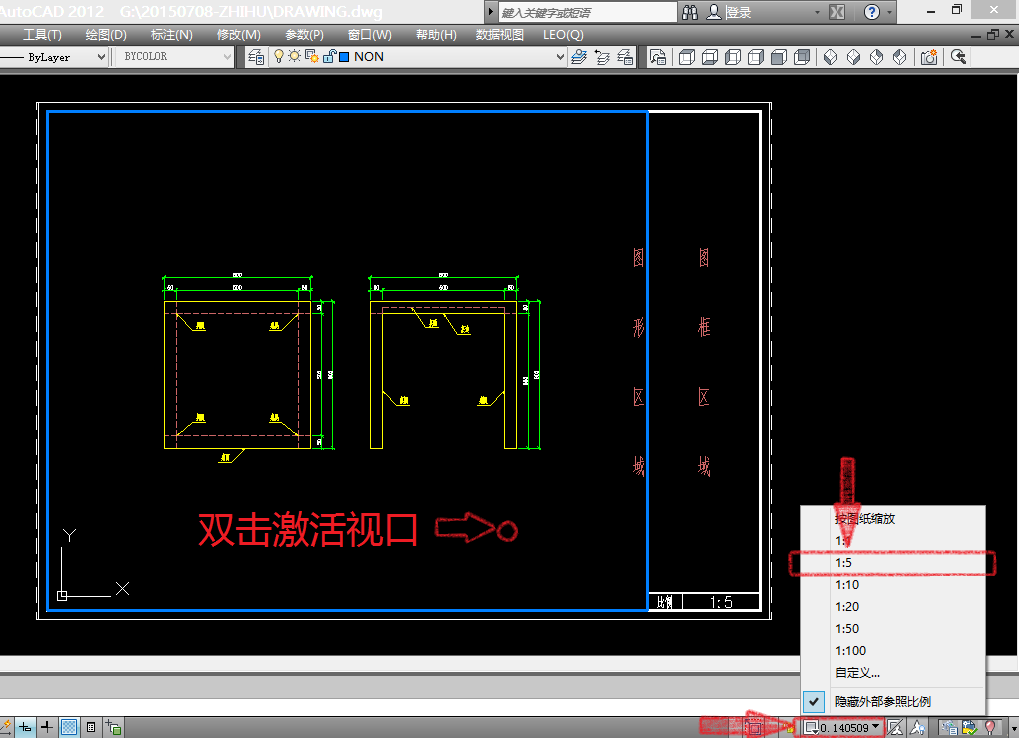

目前較為先進的設計事務所普遍采用的出圖方案，此方案無“繪圖比例”、“圖框比例”等概念，同時將圖紙比例大小及注釋類圖元的大小整合為第一部分所述的“圖紙比例”概念，CAD中將其翻譯為“注釋比例”，十分便于理解與操作，配合CAD其他功能使用，可發出八神連續技一般的優點，具體步驟如下：

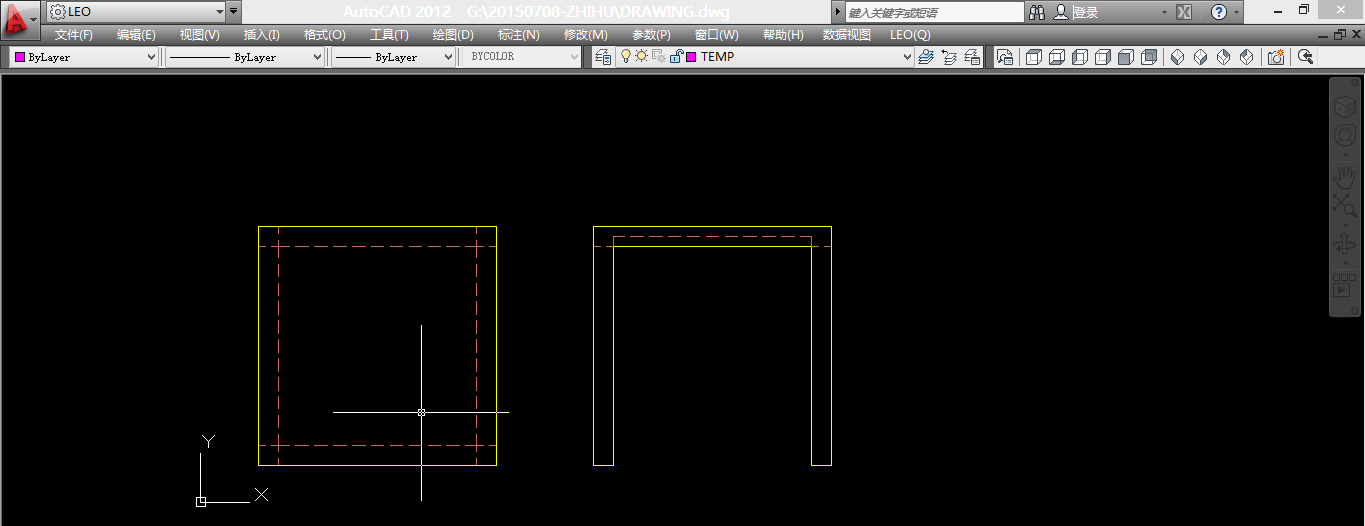

1、同樣按照1：1繪制圖形，圖形參考方案A中例圖，此處不再重復。

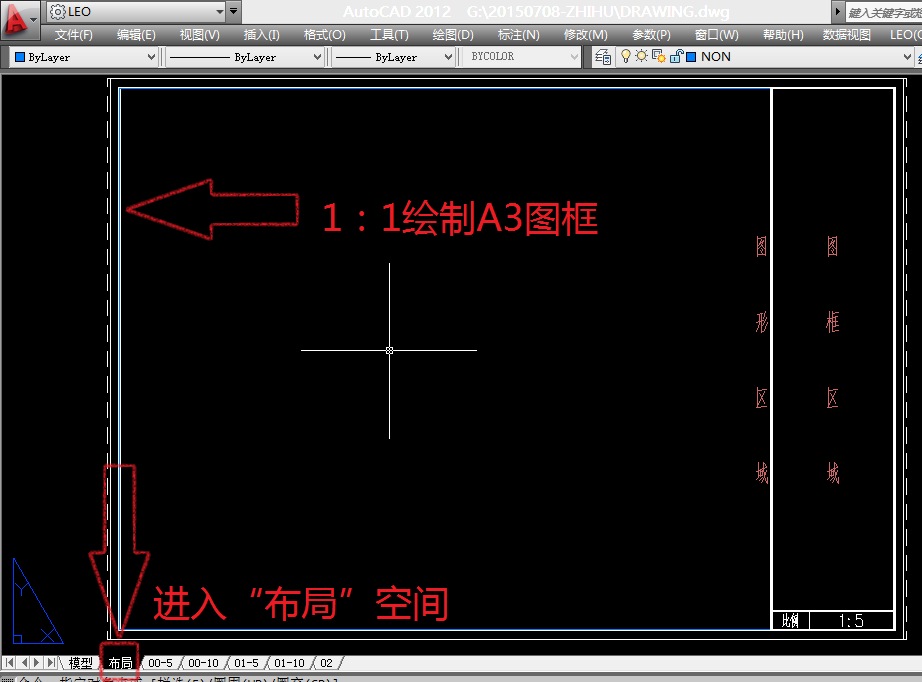

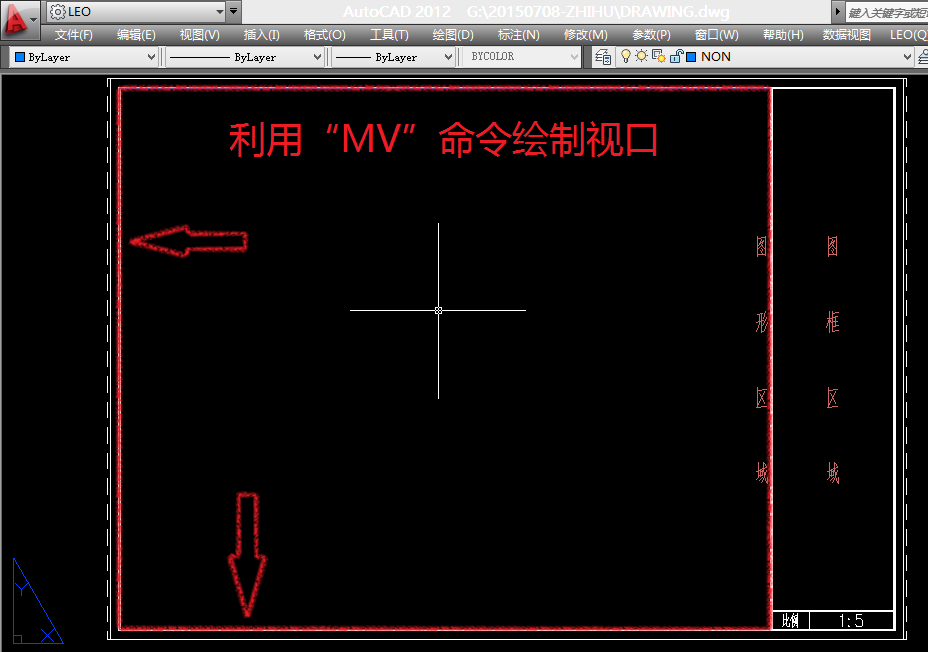

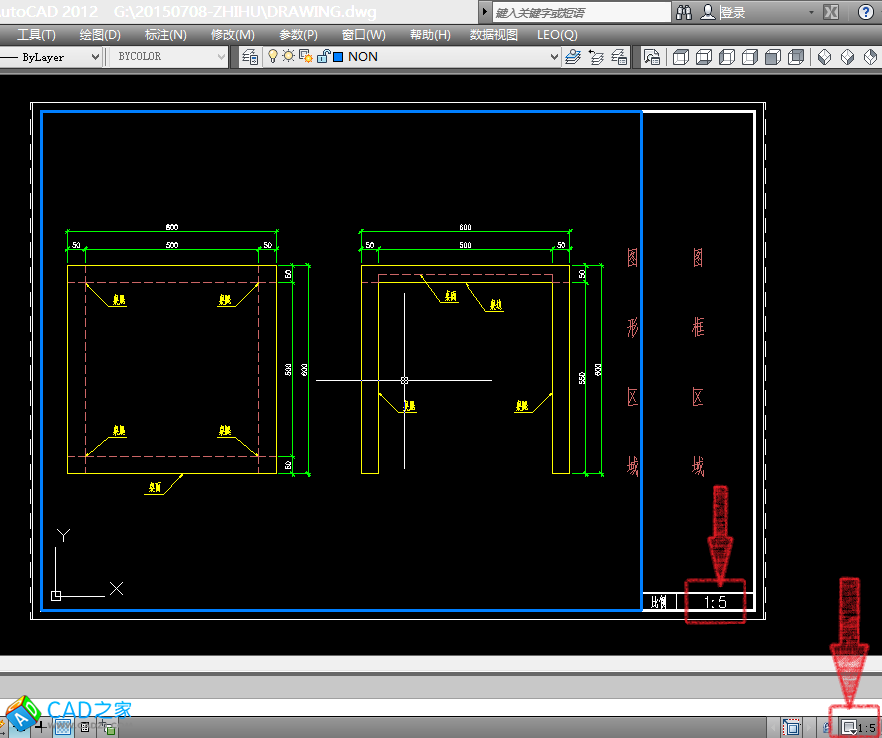

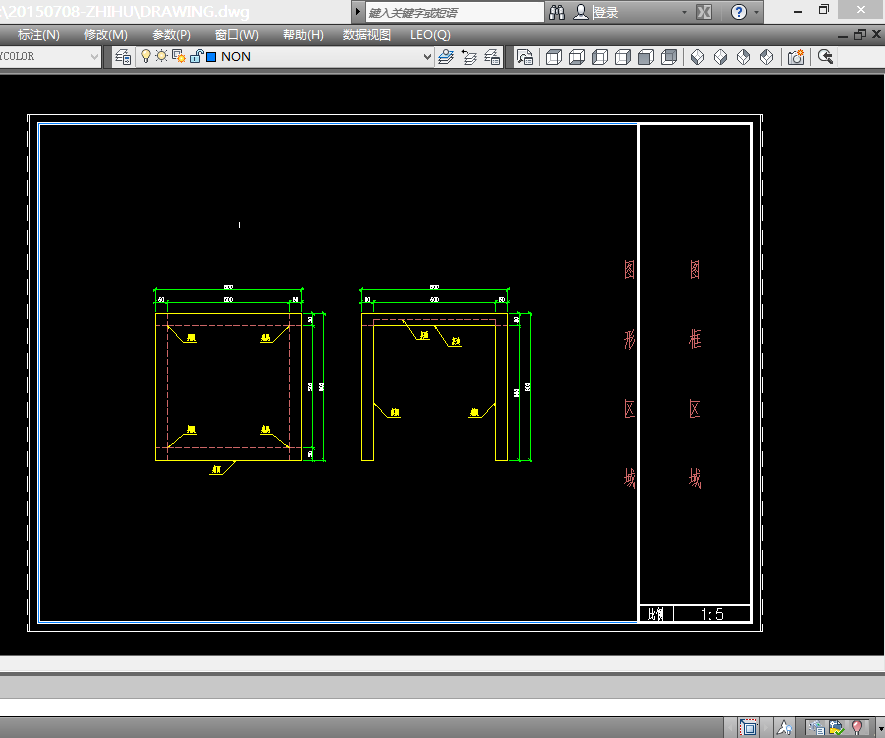

2、點開“布局”選顯卡，按照A3大小1：1繪制圖框
