今天講六角頭螺母三維圖畫法,希望給大家參考。
看見很多autocad教材講六角頭螺母三維畫法,都是錯的,下面將步驟貼出來。
ps:繪此圖必須有一定的三維建模基礎。

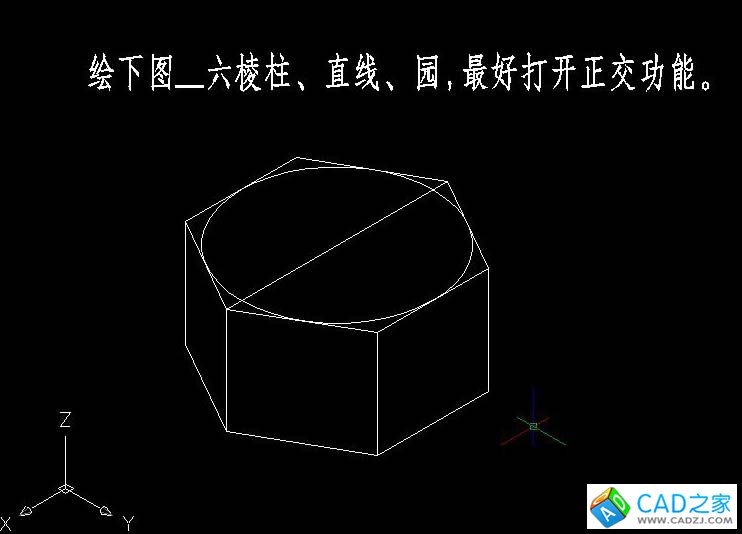

第一步:在世界坐標系中繪下圖

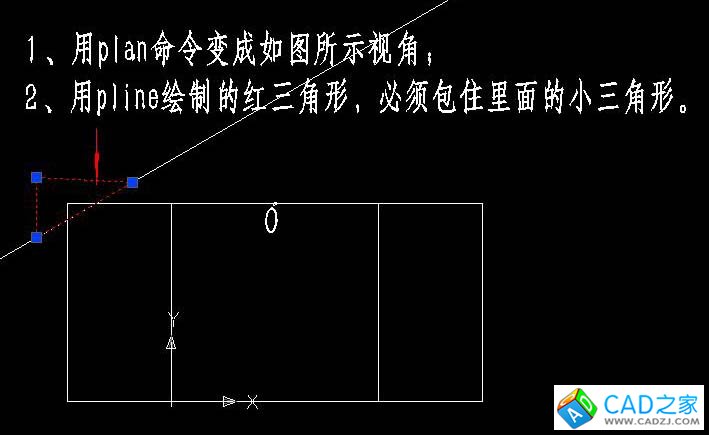

第二步:將坐標系變成下圖示,然后按圖中要求繪制

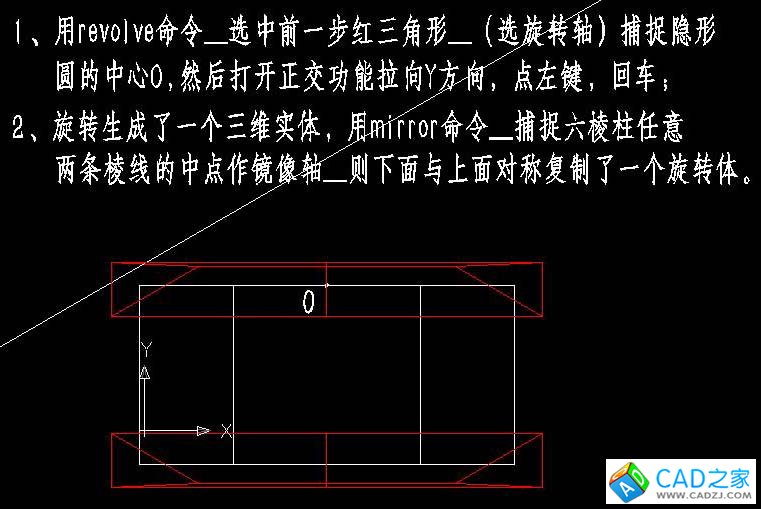

第三步:

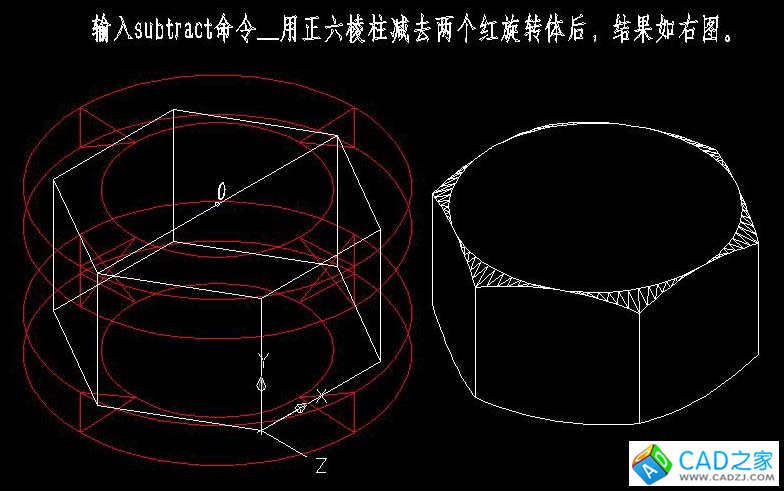

第四步:

第五步:

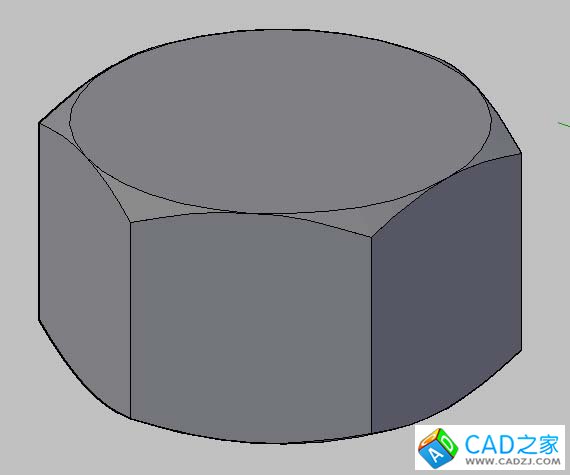

著色圖

說明:第三步、第四步如果熟練的話,可以直接在三維視角中進行
