這次CAD教程帶來AutoCAD2013旋轉對象功能詳解。旋轉對象是指將指定的對象繞指定的點(基點)旋轉指定的角度。

圖01

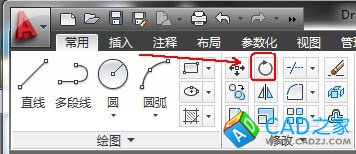

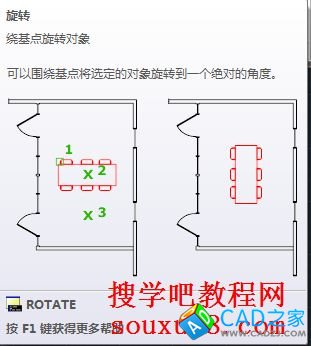

　　1.選擇AutoCAD2013“修改”工具欄“旋轉對象”工具 ；或執行命令ROTATE。

圖02

　　2.AutoCAD2013命令提示：

圖03

　　選擇對象：（選擇要旋轉的對象）。

　　3.選擇對象：（也可以繼續選擇多個對象，一起旋轉）或按空格鍵結束選擇。

圖04

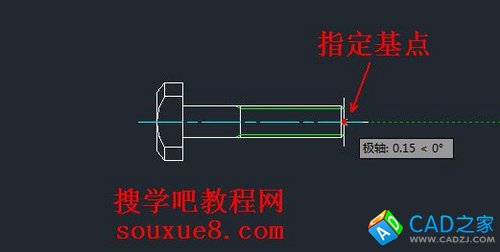

　　4.指定基點：（指定旋轉基點）基點即要移動的那個點，選擇對象將以選擇的基點為中心旋轉。

圖05

　　如下圖，我們選擇螺絲底部點為基點。

圖06

　　5.指定旋轉角度，或[復制（C）/參照（R）]<0>：

圖07

圖08

　　（1）指定旋轉角度：

　　確定旋轉角度。如果直接在“指定旋轉角度,或[復制fCy參照(RJ]:”提示下輸入角度值后按空格鍵或空格鍵,即執行默認項,AutoCAD2013將選定的對象繞基點旋轉該角度。

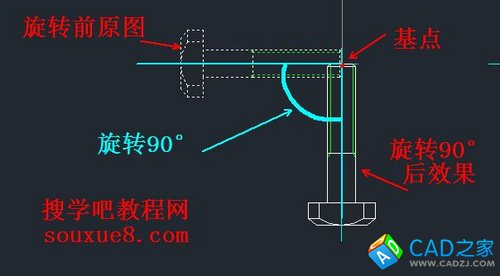

　　如輸入90后按空格鍵；（可見對象以所確定基點為中心旋轉90°）。

圖09

圖10

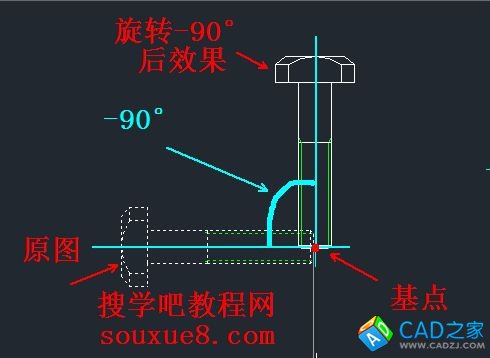

　　如輸入-90后按空格鍵；（可見對象以所確定基點為中心旋轉-90°）。

　　注：在默認設置下，角度為正時沿逆時針方向旋轉，反之沿順時針方向旋轉。

　　（2）復制(C)

　　以復制的模式旋轉對象,即創建出旋轉對象后仍在原位置保留源對象。執行該選項后,根據提示指定旋轉角度即可。

　　單擊【復制】

圖11

　　輸入要旋轉復制的角度，如-60后按空格鍵。

圖12

　　即可復制出旋轉角度-60的效果圖：

圖13

　　（3）參照(R)

　　以參照方式旋轉對象。

　　單擊【參照】

圖14

　　執行該選項,AutocAD2013提示:

　　指定參照角：（輸入?yún)⒄辗较虻慕嵌戎岛蟀纯崭矜I）如輸入80后按空格鍵。

圖15

　　指定新角度或[點（P）]<0>：（如輸入新角度40后按空格鍵）。

圖16

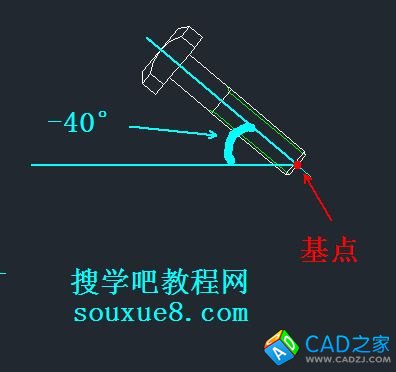

　　執行結果:AutoCAD2013旋轉對象,且實際旋轉角度=輸入的新角度一參照角度。

　　得到效果如圖：新角度40°減去-參照角度80° =實際旋轉角度。

　　40-80=-40°

　　也就是實際旋轉角度為-40°

圖17
