在使用CAD2015設計圖紙的過程中，合理地打開柵格及對柵格進行設置，有助于提高設計師的繪圖效率；本教程講解：CAD2015關于柵格的顯示與關閉及其設置技巧，歡迎學習、參考；
![CAD教程：[17]CAD2015柵格的顯示與設置技巧](/uploads/allimg/150304/0H4161U0-0.jpg)
-

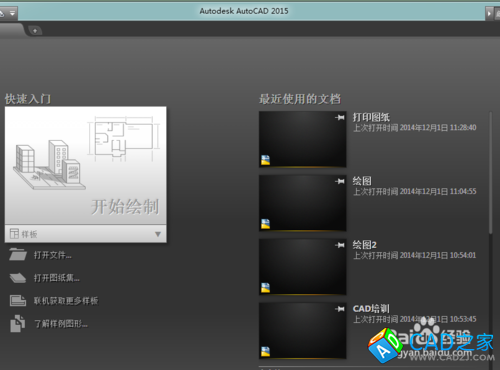

打開CAD2015軟件后，其界面顯示的是預覽窗口，要進入到柵格顯示與設置界面，需要新建或打開一個模型；
-
![CAD教程：[17]CAD2015柵格的顯示與設置技巧](/uploads/allimg/150304/0H4163515-1.jpg)
-

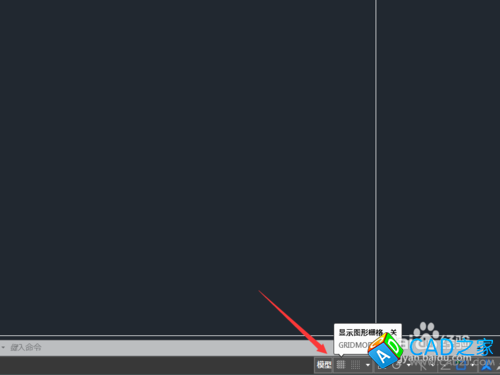

新建一個CAD二維繪圖窗口，柵格開關按鈕在繪圖窗口的下方；
![CAD教程：[17]CAD2015柵格的顯示與設置技巧](/uploads/allimg/150304/0H4162460-2.jpg)
-
在CAD繪圖窗口中打開后的柵格顯示如下圖；
![CAD教程：[17]CAD2015柵格的顯示與設置技巧](/uploads/allimg/150304/0H4163H8-3.jpg)
-
在下圖的所指示的單擊，在彈出的指令中，選擇捕捉設置；
![CAD教程：[17]CAD2015柵格的顯示與設置技巧](/uploads/allimg/150304/0H4161929-4.jpg)
-
其彈出的對話框如下，我們可以在第一欄找到柵格設置；
![CAD教程：[17]CAD2015柵格的顯示與設置技巧](/uploads/allimg/150304/0H4163049-5.jpg)
-

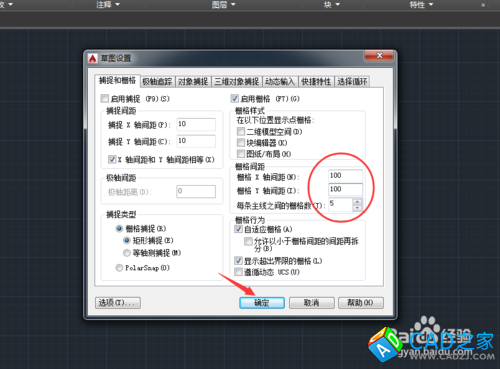

柵格最常用的設置是：更改其間距，間距越大，表明柵格離得越遠，按下圖的設置后，點確定；
![CAD教程：[17]CAD2015柵格的顯示與設置技巧](/uploads/allimg/150304/0H41BL0-6.jpg)
-
在更改過柵格之后，可以明顯看到柵格之間的距離增大了；
![CAD教程：[17]CAD2015柵格的顯示與設置技巧](/uploads/allimg/150304/0H41CU8-7.jpg)
-
常規情況下，柵格的間距默認設置成10*10就好了，在啟用柵格后，繪制平面圖，其繪圖比例與當前的窗口相協調；
