大家知道“圖層工具”功能貫穿于飛時達系列所有軟件，之所以所有飛時達系列軟件，是因?yàn)閳D層工具是工程師在畫圖的過程中，頻繁用到，而且用戶體驗是非常不錯的。好了，不賣關子了。給大家詳解飛時達CAD圖層工具怎么用？

       在打開飛時達系列軟件的時候，圖層工具條一般啟動軟件時直接在界面上顯示。如果沒有啟動，在各自的軟件里都有對應的菜單調用打開的，大家不用擔心打不開。

       先來看下“圖層工具”界面：

       【全顯】：顯示圖中所有圖層。

       【選顯】：只顯示所選實體所在的圖層。

       【反顯】：顯示除所選實體所在的圖層以外的所有圖層。

       【記層】：記錄當前所有圖層的顯示鎖定凍結狀態。

       【返層】：將當前所有圖層的顯示鎖定凍結狀態返回到上次記錄時的狀態。

       【關閉】：將所選實體所在的圖層關閉。

       【當前】：將所選實體所在的圖層置為當前圖層。

       【置頂】：將所選實體所在的圖層置頂顯示。

       【置底】：將所選實體所在的圖層置底顯示。

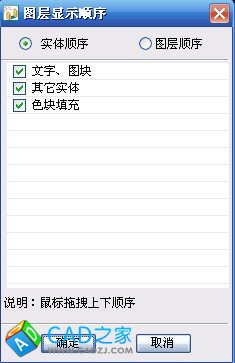

       【順序】：調整圖中所有實體或者圖層的顯示順序。界面如下圖所示：

       程序自動羅列出圖中實體或圖層，對需要調整的實體或圖層打勾后直接鼠標拖拽上下順序來調整即可。

       【鎖層】：將所選實體所在的圖層鎖定。

       【凍層】：將所選實體所在的圖層凍結。

       【解凍】：將所有凍結的圖層解凍。

       【選類】：將所選實體同圖層、同類型的全部實體選中。

       【選層】：將所選實體所在層上的所有實體選中。

       【清層】：清除沒有實體的圖層（空?qǐng)D層）。

       【刪層】：刪除所選實體所在的圖層及其圖層上的所有實體。

       【存層】：將所選實體所在圖層上的所有實體另存為DWG文件。

       【改層】：將選到的實體改到當前圖層。

       【層樹】：這個功能只針對飛時達總規控規設計軟件GPCADK軟件的，控制圖層樹界面打開與關閉。雙擊圖層樹中的圖層，可以直接在新圖中創建規劃標準中的圖層，包括圖層的顏色、線型、線型比例、線寬等信息也同步創建，并將該圖層置為當前。層樹打開后界面如下圖所示：

      選中樹，單擊鼠標右鍵，可以對該樹下面的所有圖層進行【創建新圖層】、【關閉】、【打開】、【凍結】、【解凍】、【鎖定】、【刪層】等操作；選中圖層，如果該圖層還沒在當前圖中創建，單擊鼠標右鍵，菜單如下圖所示：

#p#分頁標題#e#

      【設置為當前層】：在當前圖中創建將該圖層，并將該圖層置為當前；

      【顯示參數】：顯示該圖層在圖層標準中設置的參數；

      【編輯參數】：設置該圖層上實體的類型及雙擊時發出的命令。

       選中圖層，如果當前圖中已經有該圖層，單擊鼠標右鍵，菜單如下圖所示：

       【類型匯總檢查】：檢查該圖層上所有實體的類型、數量，通過【編輯參數】設置實體類型后，程序自動檢查實體是否與設置的類型一致。
