1 引言

　　由美國Autodesk公司開發的專門用于計算機繪圖設計的，AutoCAD軟件具有簡單易學。

　　繪圖精確等優點，現已經廣泛應用于機械、建筑、采礦、測繪等工程領域。通過對AutoCAD的學習研究發現，利用AutoCAD進行測繪內業繪圖上有很多優點:

　　(1)設計時計算過程簡單且失誤率較低;

　　(2)繪圖時可任選比例;

　　(3)線型可任意選擇且可達到統一標準;

　　(4)繪圖精度高且速度快;

　　(5)工作效率高、勞動強度低;

　　(6)繪制出的工程設計圖紙標準、整潔、關觀、實用;

　　(7)可以進行二次開發，方便多方面使用。本文結合筆者實踐經驗，介紹一個繪制河道橫斷面圖的方法。

　　2、外業斷面測量

　　隨著測量技術日新月異的進步以及測繪儀器層出不窮的更新變化，測量河道橫斷面的方法也有好多中。根據儀器的不同主要有較傳統的水準儀加鋼卷尺的方法、全站儀測量方法及GPS測量方法。而全站儀測量方法又根據坐標的選擇又可以細分為實際三維坐標法、假定三維坐標法及任意三維坐標法等三中方法。本文結合個人實際工作經驗，主要介紹利用全站儀的任意三維坐標法進行河道斷面測量的方法。

　　首先進行首級控制測量，包括平面控制及高程控制;然后進行量距打樁及測量各樁的三維坐標，量距打樁根據設計的需要從起始位置開始，按固定距離布設各斷面樁，斷面樁間距一般有50米、100米和200米三種:最后采用全站儀進行橫斷面測量。斷面測量每個小組由4人組成，一人觀測、一人記錄、兩人持棱鏡(左、右岸各一人)。具體方法步驟為:

　　(1)在斷面樁頂架設儀器，要求儀器嚴格整平對中;

　　(2)量測儀器高，并設置測站信息，其中測站三維坐標的X和Y坐標分別設置為0.高程及儀器高則按實際輸入;

　　(3)定向，假定斷面方向?yàn)樽鴺?biāo)北方向;

　　(4)斷面點測量及數據記錄，記錄要求格式為兩列，第一列為距離數據，第二列為高程數據，順序則從河道左岸往右岸記錄，至斷面樁位置處則距離記錄為0，各斷面測量記錄詳情如下(單位為米):

　　(1)斷面方向要嚴格垂直河道軸線方向;

　　(2)斷面點的密度按照1:500地形圖點的采集密度進行，要求能夠完整的表示該斷面的真實性;

　　(3)遇到水面寬度較大或者水底情況較復雜者，最好采用測船配合測量水底斷面點;

　　3、內業繪圖

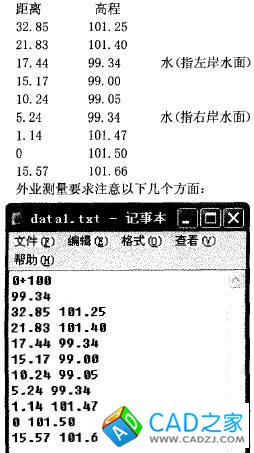

　　內、座繪圖前，首先把各斷面數據計算機，要求為特定的文本格式，具體如圖1:

　　圖1

　　圖1中的文件名為datal，往后類推，所有的文件名均為data加一個數字組成，順序由第一個斷面開始，至到最后一個斷面結束，例如有56個斷面，則最后一個斷面的名稱應該為data56。各文本內容的第一行為該斷面樁號，第二行為該斷面水面高程，第三行開始為該斷面的具體數據，其中左列為即離、右列為高程，從上往下的順序?yàn)樽蟀兜谝粋€(gè)斷面點數據直至右岸最后一個斷面點。這里特別主要各行最后以回車鍵結束，不可留有空格鍵，距離數據和高程數據之間以一個空格隔開，至最后一個斷面點數據時不再輸入回車鍵即結束該斷面數據的輸入。cad字體下載 http://www.drbzy.com/ziti/

　　待所有數據輸入完畢后，把所有文件保存至AutoCAD安裝目錄下。然后運行AutoCAD軟件，點擊工具菜單欄，選擇“加載應用程序”，在彈出的“加載/卸載應用程序”，窗口找到已編制好的lisp程序，點擊“加載”，后關閉該窗口，隨即彈出一個“窗口”，見圖2，在此可以修改縱橫向比例尺、以及本次繪制斷面的個數等。點擊“確定”后，就可以一次性繪制出所需要的橫斷面圖來。

　　圖2

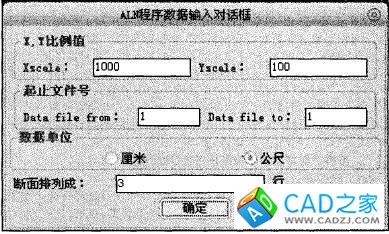

　　圖2中有5個輸入項及2個選擇項，其中第一行的兩個空格從左到右分別為繪圖比例尺的橫比和縱比的分母，如圖中所示，則繪圖比例尺為橫比1:1000.縱比1:100。第二行起止文件號如圖所示則表示需要繪制的橫斷面從1到1，既只繪制一個橫斷面。第三行為數據單位。第四行則根據需要可以選擇斷面排列成任意行數。

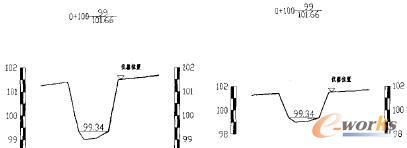

　　該lisp斷面繪制程序是基于AutoCAD平臺進行二次開發研制的小軟件，它的主要特點就是批量繪制橫斷面圖，并且可以隨意選擇所需要的縱橫向比例。在斷面圖繪制完成后，會在斷面線上部表示該斷面樁號、最高高程及最低高程，在斷面線的兩端顯示出高程標尺，并在斷面線上表示出水面線、水面高程以及全站儀在該斷面上的儀器位置等。以上面數據為例，橫斷面圖繪制完成后如圖3所示，根據使用比例尺不一樣，圖形也會有一定的改變，其中左圖為橫比1:1000、縱比1:100;有圖比例尺為橫比1:1000，縱比1:200。

　　圖3

　　4、結束語

　　采用AutoCAD繪制工程圖樣，具有簡單實用、方便快捷的優點。作為-名工程技術人員，應能根據現有的客觀條件，充分發揮自我土觀能動性，完成各種項目的技術要求。本文對利用全站儀采集斷面上的特征點后繪制斷面圖的方法，既能批量繪制橫斷面圖，有能完美地反映出斷面上的各種地貌高差特征，在實踐中證明是確實可行的。與此同時，我們只有深入到實際應用中，不斷總結繪圖經驗和技巧，并加以靈活應用，才能更好地掌握繪圖方法，提高繪圖質量，從而準確、清晰、高效地繪制出符合國標要求的工程圖樣。
