陣列是AutoCAD復制的一種形式，在進行有規律的多重復制時，陣列往往比單純的復制更有優勢。在AUTOCAD中，陣列分為最基本的兩種：矩形陣列和環形陣列。

　　矩形陣列-進行按多行和多列的復制，并能控制行和列的數目以及行/列的間距。

　　環形陣列-即指定指定環形的中心，用來確定此環形(就是一個圓)的半徑。圍繞此中心進行圓周上的等距復制。并能控制復制對象的數目并決定是否旋轉副本。

　　具體的命令按鈕和菜單：我們可以單擊“修改”工具欄上的“陣列”按鈕。或者菜單“修改”-“陣列”。在命令行輸入命令：_array，最后都能打開“陣列”對話框。

　　下面分別針對矩形陣列和環形陣列的不同選項進行講解。

　　矩形陣列的選項和步驟

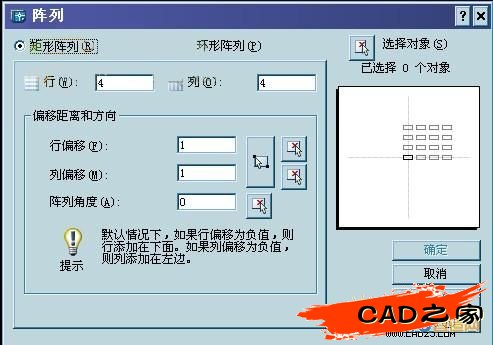

　　進入對話框后，選擇“矩形陣列”單選選項，如圖。

　　對話框參數：

　　1.行/列――指定陣列中的行/列數。

　　指定要陣列生成對象的行數和列數。如果只指定了一行(列)，則必須指定多列(行)。如果為此陣列指定了許多行和許多列，AutoCAD 可能要花費一些時間來創建副本。

　　2.選擇對象

　　單擊“選擇對象”按鈕，會臨時關閉“陣列”對話框，在繪圖區域中選擇要進行陣列的對象。

　　3.偏移距離和方向

　　1)在“行偏移”和“列偏移”框中，輸入行偏移和列偏移。

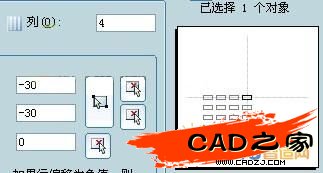

　　要注意的是，如果為負值，則表示在X/Y軸負方向進行陣列。初學者對這一點要分清，防止出現錯誤的陣列結果。如圖。

　　或者用指定兩點距離的方法確定行/列間距：

　　單擊“拾取行列偏移”按鈕，單擊指定兩個點，此兩點的距離同時決定行和列的水平和垂直間距。

　　單擊“拾取行偏移”或“拾取列偏移”按鈕，同樣用指定點的方法，分別指定水平和垂直間距。

　　此時會臨時關閉“陣列”對話框，AutoCAD 提示指定兩點，這兩個點之間的距離和方向來指定上述偏移的值，

　　AUTOCAD會自動測量此兩點間距離并顯示在行/列偏移的框里。

　　2)陣列角度

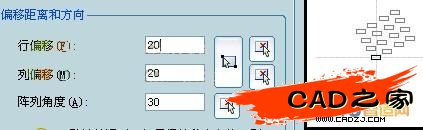

　　指定整個矩形陣列的旋轉角度。通常角度為 0，因此行和列與當前 UCS 的 X 和 Y 圖形坐標軸正交。

　　除了輸入角度數值外，還可以用指定點的方法拾取陣列角度 。

　　此時會臨時關閉“陣列”對話框，這樣可用鼠標指定兩個點，從而指定旋轉角度。

　　同樣測量角度值并顯示在對話框中，同時可以預覽。如圖。

　　預覽區域

　　顯示基于對話框當前設置的陣列預覽。陣列的預覽會隨時隨著設置的不同動態更新。 如上圖的最右側就是預覽區域。

　　預覽

　　關閉“陣列”對話框，顯示當前圖形中的陣列。選擇“修改”返回“陣列”對話框進行修改。

　　了解上述選項后，再用一個簡單的例子看一下創建矩形陣列的基本步驟：

　　1.先繪制一個矩形。從“修改”菜單中選擇“陣列”。 出現陣列對話框。

　　2.在“陣列”對話框中選擇“矩形陣列”。

　　3.單擊“擇對象”按鈕

　　“陣列”對話框關閉，選擇要創建陣列的對象――剛才繪制的矩形，并按 ENTER 鍵。

　　4.在“行”和“列”框中，輸入陣列中的行數和列數。如4行，4列。

　　在右邊的預覽框中會出現相應的矩形陣列的預覽。

　　5.指定對象間水平和垂直間距(偏移)――實際就是行/列偏移。

　　6.輸入或指定陣列的旋轉角度，一般情況下為0度。

　　7.單擊預覽，對即將生成的陣列進行查看，如果結果正確，單擊“接受”，如果不正確，單擊“修改”，都會返回到“陣列”對話框。

　　8.選擇“確定”以創建矩形陣列。如圖。

　　環形陣列的選項和步驟

　　如果選擇“環形陣列”，則選項又有所不同：

　　中心點

　　指定環形陣列的中心點。用輸入 X 和 Y 軸的坐標值指定。

　　也可用單擊方式選擇點去指定圓心。此時會臨時關閉“陣列”對話框，在 AutoCAD 繪圖區域中指定中心點。

　　選擇對象

　　指定用于構造陣列的對象。可以在“陣列”對話框顯示之前或之后選擇對象。要在“陣列”對話框顯示之后選擇對象，請選擇“選擇對象”。“陣列”對話框?qū)簳r關閉。完成對象選擇后，按 ENTER 鍵。“陣列”對話框?qū)⒅匦嘛@示，并且選定對象將顯示在“選擇對象”按鈕下面。

　　方法

　　設置定位對象所用的方法。

　　分為“項目總數和填充角度”“項目總數和項目間的角度”“填充角度和項目間的角度”幾種。

　　項目總數

　　設置陣列復制出的總數，默認值為 4。

　　填充角度

　　通過定義陣列中第一個和最后一個對象間的角來設置陣列大小。正值指定逆時針旋轉。負值指定順時針旋轉。默認值為 360。不允許值為 0。

　　此角度可以輸入值，也可以拾取要填充的角度，此時會臨時關閉“陣列”對話框，定義陣列中第一個和最后一個之間的角。

　　項目間角度

　　此值會根據填充角度和項目總數自動計算出來。

　　復制時旋轉項目

　　沿陣列方向旋轉/不旋轉對象。

　　創建環形陣列的步驟

　　1.繪制一個大圓和一個小圓，小圓圓心要在大圓圓周上。從“修改”菜單中選擇“陣列”。

　　2.在“陣列”對話框中選擇“環形陣列”。

　　3.指定中點-用輸入坐標值或指定點的方式指定圓心。此處我們選擇大圓的圓心，使小圓繞其進行陣列。

　　4.選擇“選擇對象”。 “陣列”對話框關閉，AutoCAD 提示選擇對象。 我們選擇小圓。

　　5.在“方法”框中，選擇環形陣列的方法：

　　此處我們選擇“項目總數和填充方法”。

　　6.選擇是否在陣列時旋轉對象。

　　7.單擊“預覽”，合適則單擊“接受”，不合適則單擊“修改”，都將返回“環形陣列”對話框。

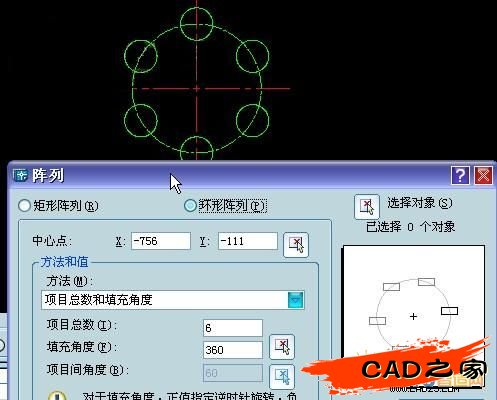

　　8.單擊“確定”生成環形陣列。如圖。

　　陣列出來的各個對象都是獨立的，而不是一個整體，可以單獨進行編輯。

　　如果巧妙運用，也會作出一些裝飾性的圖案來。如圖，就是用橢圓的圓心作為中心點，選擇了“復制時旋轉項目”選項，項目總數為24。

　　總之，陣列是一種高效實用的復制方法，掌握上述選項和方法，并加以熟悉應用，會給我們的繪圖帶來很多方便。
