筆者在某機械制造廠做機械制圖工作，廠里由于經常采用激光切割技術，所以用AutoCAD做排料圖也是筆者日常工作之一。排料，就是考慮如何用最節省的原材料做出更多零件，現在都是提倡節約型社會嘛。

　　這里筆者所述的排料圖是用AutoCAD模擬在鋼板上切割零件所做的圖形；法蘭,是機械產品的一種基本、常用的聯接方式，通常人們也把用于這種聯接方式的零件叫“法蘭”，一般是圓盤型，圓周上鉆有若干孔。車間常用的法蘭是分四段制作的，所以法蘭的排料是最常見，最繁瑣的排料之一。經過一段時間的嘗試，筆者找到了一點法蘭排料的小竅門。

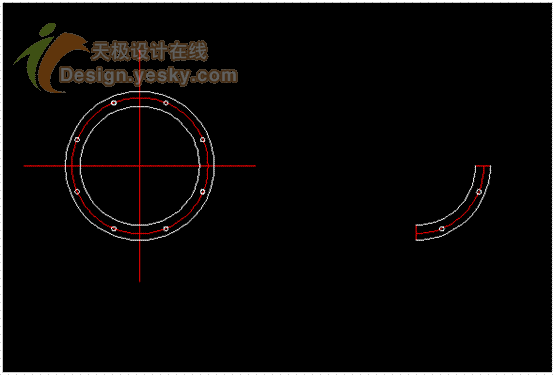

　　畫出法蘭，把法蘭旋轉合適的角度，避開法蘭上的螺絲孔（如圖）。

　　用修剪工具對旋轉好的法蘭進行修剪，只留下四分之一的部分（如圖）。

　　因?yàn)榉炙亩蔚姆ㄌm都是對稱的，所以只要用好其中的一段就可以了，筆者習慣用的是右下角的一段，修剪好了之后不要忘記把分段的部分變成切割線（白線），現在把這一段做好的法蘭做成塊，方便以后的操作。

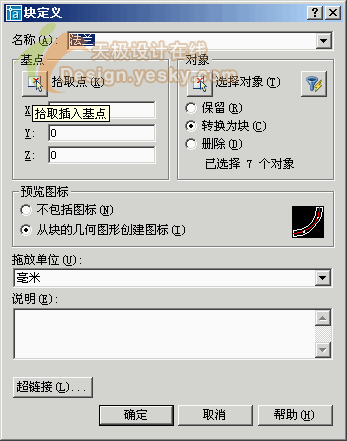

　　圈選這段做好的法蘭，點快捷鍵“B”創建塊，輸入名稱并拾取法蘭的一個端點作為基點，點確定完成塊的創建。

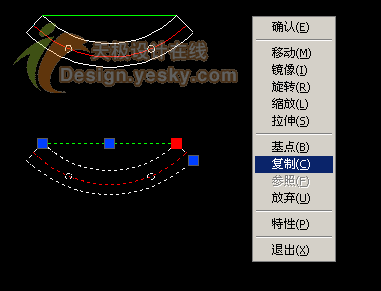

　　現在分段法蘭的塊已經做好了，用旋轉工具把法蘭塊順時針旋轉45度，水平放置，連接法蘭內徑端點做輔助線段，這里我們選取綠色作為輔助線的顏色。選中法蘭的塊與輔助線段，使用F8鍵打開正交，點擊其中的一個節點，右鍵使用移動-復制命令，在垂直方向上拉開一定距離復制同樣的塊與輔助線段（如圖）。

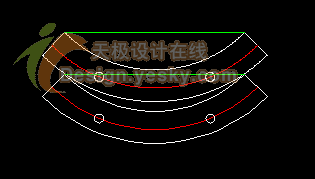

　　選中上方的法蘭塊與輔助線段，使用MOVE工具移動上方的法蘭塊靠近下面的法蘭塊，在移動過程中使用鼠標滾輪對圖形進行放大，如此反復幾次，把兩個法蘭塊移動到最小為止，在這個過程中注意使用F3鍵關閉對象捕捉，以方便我們的微調。

　　下面就要用上我們剛才畫的輔助線段了，使用線性標注工具，量取兩條輔助線段之間的距離，記下這個數值備用。刪除這兩條輔助線段，刪除其中一個法蘭塊。選中留下的那個法蘭塊，使用ARRAY（陣列工具），在陣列對話框中選中矩形陣列，在行中填寫我們需要的法蘭塊數量，這里筆者填寫的是8；在列中填寫1；行偏移中填寫剛才我們記下的兩條輔助線段間的距離數值，為了保險起見，我們可以稍微填寫的大一點點；列偏移中填寫0，陣列角度為0：

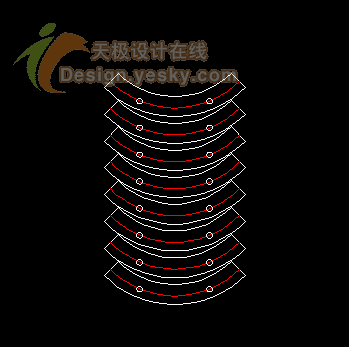

　　點確定，看看我們的法蘭塊已經排好了。

　　 當然，我們可以利用已經做好了的這個陣列，把它再次定義成塊，利用旋轉、鏡像等操作，做進一步的排料工作，比一段一段的慢慢調整效率會提高許多。
