一、關于CATIA

　　CATIA是法國達索公司的產品開發旗艦解決方案。作為PLM協同解決方案的一個重要組成部分，它可以幫助制造廠商設計他們未來的產品，并支持從項目前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。

　　CATIA是汽車工業的事實標準，是歐洲、北美和亞洲頂尖汽車制造商所用的核心系統。CATIA 在造型風格、車身及引擎設計等方面具有獨特的長處，為各種車輛的設計和制造提供了端對端(end to end )的解決方案。CATIA 涉及產品、加工和人三個關鍵領域。CATIA 的可伸縮性和并行工程能力可顯著縮短產品上市時間。

　　二、曲面造型模塊

　　曲面造型模塊的是評估任何一種成功的CAD 軟件的基礎，也是計算機輔助幾何造型設計(CAGD)的主要方法和手段之一。所謂CAGD,即主要研究工程中的幾何造型問題。它是對各種幾何外形信息的計算機表示、分析和綜合。曲面造型主要研究曲線曲面的表示方法和分析綜合。廣泛應用在航空、航天、船舶、汽車、輕工業等行業中。它的主要數學理論基礎即為計算幾何(Computational Geometry),由函數逼近論，微分幾何、代數幾何、計算數學、計算機圖形學等形成的。與UG、I-DEAS、EUCLID、PRO/ENGNEERING等現在流行軟件相比，該軟件在曲面造型方面具有其獨到的數學準確性的特點。

　　三、點和平面的重復生成

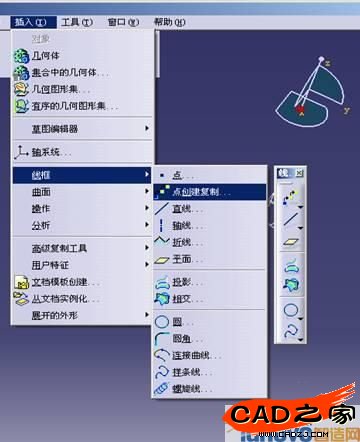

　　圖標：

　　【Point&Planes Repetition】通過使用多重點命令，可以對已知點和平面進行多重復制的工作,一次生成多個點或平面，在這些平面上，可以進行多種草圖的創建，為設計過程中的負責曲面的創建提供了非常有利的工具。

　　四、操作方法

　　復雜曲面的造型是以不同曲線、曲面及各種邊界為約束條件，由一組曲線按一定的規律運動和變化產生的。曲面的質量即曲面的光順性取決于曲線的光順性，因此構造高質量的曲面，必須先構造高質量的曲線。CATIA 提供了REFLECT、COMBINE，PROP 等生成光順曲線的強大功能。通過光順處理的曲線構造出的曲面借助于曲面渲染著色等方法進行粗略地檢驗、修正，還可以進一步借助于分析工具定量分析曲面的最大、最小和高斯曲率，之后根據需要進行修改，使之滿足設計需要，達到滿意的效果。

　　1、直接選擇曲線

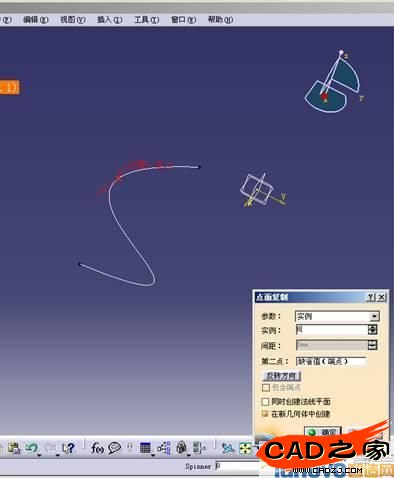

　　對已建立好的空間線條進行選取

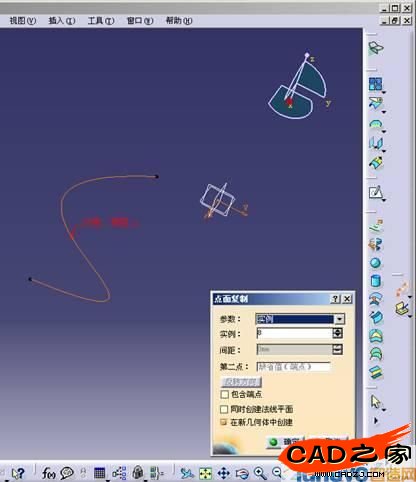

　　在實例【instance】中輸入需要的點的數量，這里輸入的是8

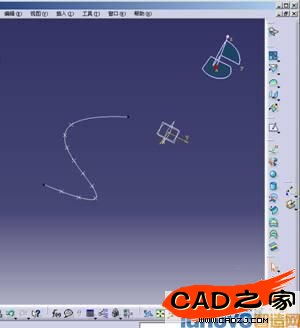

　　點擊確定后就可以看見如下圖，在已有的曲線上生成了8個點，每點間的距離相同。

　　2、選取曲線上的一個點

　　選取曲線上已有得一個點

　　同樣在實例內輸入8，就可以看見在指定的方向上生成了新的8個點(不包括原始點)

　　3、在指定的兩點種創建

　　在選擇一點的時候，系統默認的是曲線的端點作為結束點，我們也可以選擇自己創建的點做為結束點。如下圖，先選擇起點，然后在【第二點 second point】中選擇第二個已創建的點作為終點。

　　單機確定后就可以生成在這兩個點的線段上的新的點

　　4、創建連續的面

　　包含端點：將起始點包含在內選擇【同時創建法線平面Creat normal planes also】，就可以得到以8個點為基準的法線平面

　　五、總結

　　本文結合具體示例，介紹了CATIA 軟件的曲面造型功能模塊中的多重點的創建?？梢钥闯銮嬖煨凸δ苣K在CATIA 軟件中的重要地位與巨大作用。正因?yàn)镃ATIA 所具有的強大的曲面設計造型功能，使我們?cè)诋a(chǎn)品設計中外形更完美，在設計過程中對結構的了解更清晰，對結構發展的進一步探索起到了積極的作用。
