2、用“全局”控制線框顏色渲染玻璃件

CAD2007可渲染用顏色附給構件的玻璃體。

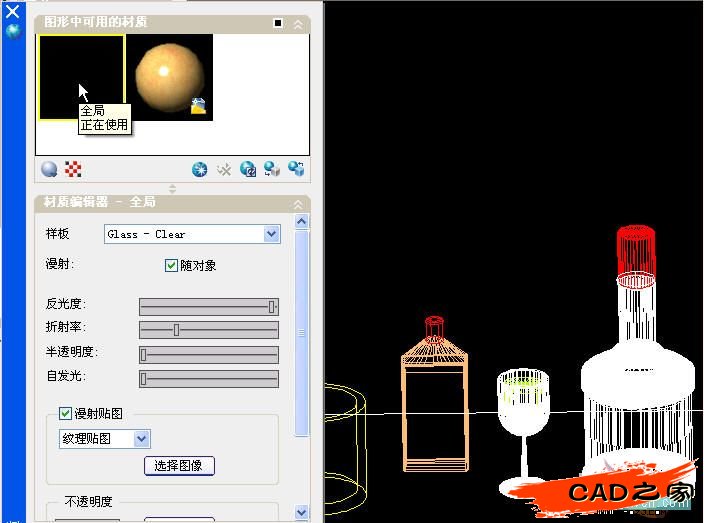

設置方法：在材質編輯器的“樣板”中選擇“Class-Clear”方式，材質球選擇“全局”，設置：反光度≤100，半透度為0，折射（自定，本例為1.5），漫射項中鉤選“隨對象”，各參數設置如（圖14）所示：

采用上述設置后，當各個三維體以不同的顏色附給三維線框時，就可渲染出不同色的彩色透明體了。下圖分別對玻璃缸著71#色、筒杯著黃色、小瓶著31#色、酒杯、酒瓶著ByLayer色，就渲染成如下（圖15）所示的彩色玻璃器皿了。

此外，mirror方式不僅適實用于金屬的渲染，同樣也可渲染出玻璃效果，但是反光度要高，一般在90左右效果才好，但是也不宜設置為100（設為100就沒有亮光了），不透明為0，漫射項中鉤選“隨對象”，也可出現上述效果。
還有water方式渲染，也可渲染出玻璃體。它與mirror方式的不同點是，即使加了地坪（本色），但是，地坪也被透視了過去，就看不到反射效果了。

3、CAD渲染玻璃的實例---我用CAD渲染的玻璃作品選：

（1）、球體玻璃魚缸（用CAD2007制作渲染）

（2）、CAD壓印圖案渲染的玻璃杯

（3）、玻璃魚缸--龍在缸外舞，魚在缸內游（曲面凹凸貼圖，缸內紋理貼圖。）

（4）、文化墻內的玻璃缸魚族（CAD2006渲染）
