AutoCAD 2007版由于渲染器變了，其材質與渲染方法都跟著變，初接觸時往往無所適從，特別是金屬材質和玻璃材質很難尋找和恰當渲染。筆者常見有的網友求助這個問題，特將07版金屬材質和玻璃材質的渲染技巧介紹于后，望能有助于會員。

一、金屬材質的渲染技巧

1、CAD2007自帶金屬材質的應用

（1）采用CAD自帶的金屬材質樣例渲染金屬件

在“面板—金屬材質（樣例）”中，07版的金屬材質只有：金屬結構構架.鋼、裝飾金屬.銅、裝飾金屬.青銅、裝飾金屬.黃銅共四種，這是日常生活中常用的金屬材質。

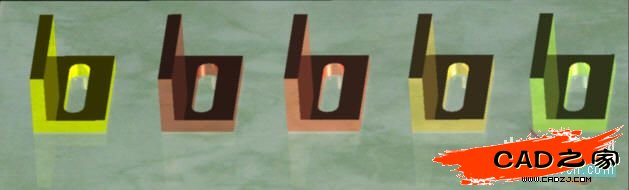

在材質編輯器的“樣板”中采用“高級金屬”，環境光、漫射項中鉤選“隨對象”，反光度80左右，其它參數為默認值，則渲染出的鋼、銅、青銅、黃銅4種配件如（圖1）所示：

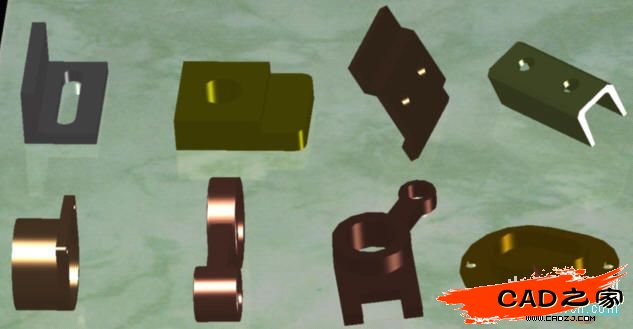

其中：金屬結構構架.鋼，漫射顏色為紫色，如果鉤選“漫射”就可以隨配件的三維線框色變化，上面第一個配件的線框色為ByLayer，如果將其色改為：黃色、23＃色、21＃色、41＃色、61＃色，則渲染的顏色就隨之變化如（圖2）所示。

改變顏色的方法：激活三維對象后，右擊鼠標調出“特性”對話框，在第一行“顏色”框中瀏覽和選擇要用的顏色即可（以下提到的著色方法也同之）。

此一特性，適合于用戶按需要的色澤渲染對象。上述渲染是在材質編輯器的“樣板”中采用“高級金屬”方式，而反光度為80左右。如果選擇“真實金屬”方式，則反光度宜低（20以下），否則無光澤。

（2）、采用CAD自帶的金屬材質庫渲染金屬件

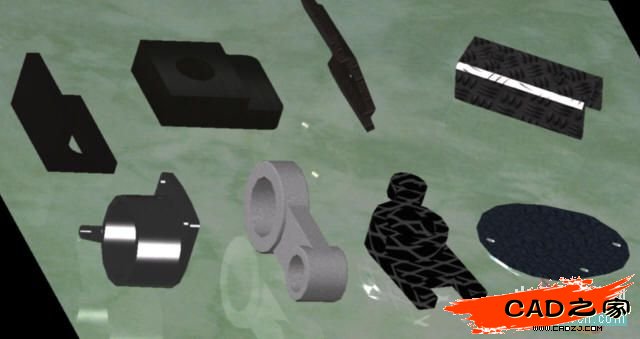

CAD2007自帶的“金屬 - 材質庫”有23種金屬，除上面已列的4種常用的外，一般都是專業所用。下面將裝飾金屬鋁、裝飾金屬方格板、裝飾金屬鋁合金、裝飾金屬不銹鋼、裝飾金屬鍍鋅、裝飾金屬網格、裝飾金屬風化等材質渲染的彩圖列下（圖3）所示：

2、不用材質以“全局”控制線框色渲染金屬

經筆者探索，在CAD2007版中，仍然可以用“全局”來控制線框顏色，以渲染出金屬件的效果。方法：

（1）、用“全局”來控制線框顏色，以“高級金屬”方式渲染

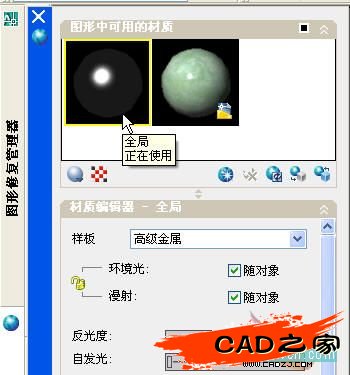

應用材質編輯器的“全局”材質，在“樣板”中采用“高級金屬”，“環境光”、“漫射”項中鉤選“隨對象”。反光度要大，亮度才高。但是不能太大，大了就不真實了，一般設為80左右。而“不透明度”也要大可為100，其它參數為默認值，詳（圖4）所示：

（注釋：下圖雖然有大理石材質球，那是用于地板，以免與金屬混淆所設。）

各種配件的顏色號設置，依次為：ByLayer色、黃色、33#、61#、31#、21#、23#、40#顏色。而渲染的彩圖如（圖5）所示：

（2）、用“全局”來控制線框顏色，以“mirror”方式渲染

經筆者探索得知：“mirror”方式既可渲染金屬效果，又可渲染玻璃效果。渲染金屬的設置方法是：在材質編輯器的“樣板”中選擇“mirror”方式，材質球選擇“全局”，設置反光度時與“高級金屬”方式相反，即反光度宜低（即使為0也可。），半透度為0，環境光、漫射項中鉤選“隨對象”，其它參數為默認值，詳（圖6）所示：

線框顏色號依次設置為：41、61、31、ByLayer、2（黃色）、ByBlock顏色，反光度為5。渲染的金屬件如（圖7）所示：
