在軸測圖中書寫文字
打開文件，給圖中添加文字，結果如圖所示。文字字高5，中文字體采用“gbcbig.shx”，西文字體采用“gbeitc.shx”。掌握在軸測圖中書寫文字的方法。

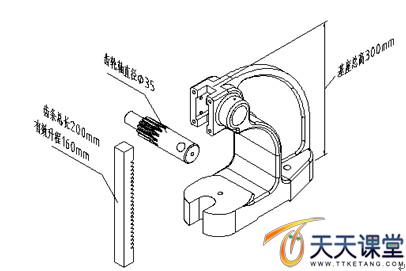

11-62給軸測圖添加文字
1.        單擊【格式】/【文字樣式】，打開【文字樣式】對話框，再單擊 按鈕，創建名為“文字傾角30”的文字樣式，如圖11-63所示。在該對話框的“字體”區域中設定新樣式連接的字體文件為“gbenor.shx”和“gbcbig.shx”，在“效果”區域的“傾斜角度”欄中輸入數值30。

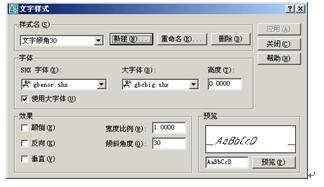

11-63新建文字樣式
2.        用同樣的方法建立傾角是-30°的文字樣式“文字傾角-30”。
3.        使文字樣式“文字傾角-30”成為當前樣式，然后用DTEXT命令沿-30°方向書寫文字，結果如圖11-64所示。

11-64沿-30°方向書寫文字
4.        用MTEXT命令書寫多行文字，文字外觀由樣式“文字傾角30”控制，結果如圖11-64所示。

11-65書寫多行文字
5.        用ROTATE命令將多行文字旋轉30°，結果如圖11-62所示。
知識點：各軸測面上文本的傾斜規律如下。
        在左軸測面上，文本需采用-30°的傾斜角。
        在右軸測面上，文本需采用30°的傾斜角。
        在頂軸測面上，當文本平行于x軸時，采用-30°的傾斜角。
        在頂軸測面上，當文本平行于y軸時，需采用30°的傾角。
由以上規律可以看出，各軸測面內的文本或是傾斜30°或是傾斜-30°，因此在軸測圖中書寫文字時，應事先建立傾角分別是30°和-30°的兩種文本樣式，這樣只要利用合適的文本樣式
