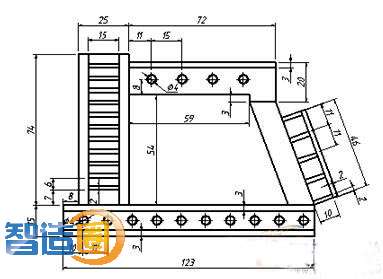

繪制圖5-70所示的圖形。該圖形可認為由4個部分組成，每一部分的形狀都不復雜。作圖時，先分別畫出這些部分（傾斜部分可在水平或豎直方向繪制），然后用MOVE、ROTATE或ALIGN命令將各部分“裝配”在一起。

5-70利用“裝配法”畫復雜圖形
1.        打開極軸追蹤、對象捕捉及自動追蹤功能。指定極軸追蹤角度增量為90°；設定對象捕捉方式為“端點”、“交點”；設置僅沿正交方向自動追蹤。

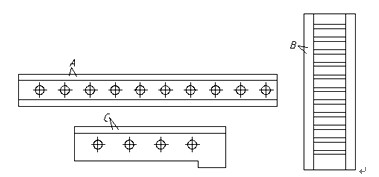

2.        用LINE、OFFSET、CIRCLE、ARRAY等命令繪制圖形A、B、C，如圖5-71所示。

5-71畫圖形A、B、C
3.        用MOVE命令將圖形B、C移動到正確的位置，如圖5-72所示。

5-72移動圖形B、C
4.        繪制線段D、E，再畫圖形F，如圖5-73所示。

5-73繪制線段D、E及圖形F
5.        用ALIGN命令將圖形F“裝配”到正確的位置，如圖5-74所示。

5-74把圖形F“裝配”到正確的位置
