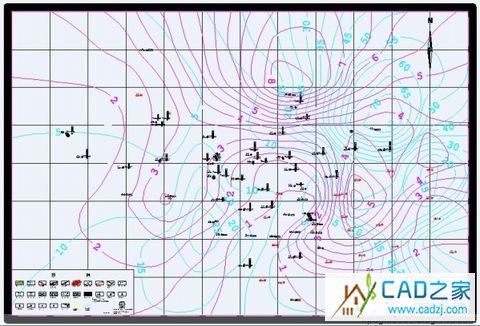

題目：現有一副cad圖（圖1），每個方里網格500m X 500m，比例尺為1:5000，從cad圖上查詢出的方里網格大小也是500 X 500。指北針豎直朝上，滿足上北下南（如果不滿足還要先旋轉cad圖，以使指北針豎直朝上，滿足上北下南，否則坐標系將轉換錯誤）。

圖1

圖2

假x，y：從未校正的cad圖上量取的坐標。

真x，y：從方里網上讀取的坐標（也可以理解為是經過校正的cad圖上量取的坐標）

如圖2中1號點的假x，y為（2084.1496，659.3823）；真x，y為從方里網上讀取的坐標（38387000，3792500）

利用1號、2號、3號三個基準點進行坐標系的轉換，由這3個基準點算出的理論坐標為（假x+平均Δx，假y+平均Δy），和（真x，真y）存在一定誤差，只要滿足精度要求就可以用，如果滿足不了精度要求，可以多找?guī)讉€基準點，越多越精確。

精度滿足要求后，就可以進行坐標系的轉換了，從1號、2號、3號三個基準點或cad圖任一點（基準點以外的點還要重新計算，建議使用基準點）。如選擇1號基準點，在cad中單擊“移動”按鈕——按提示選擇要移動的圖形（對象）——單擊enter鍵——指定基點（選擇1號基準點）——按提示輸入1號基準點的新坐標（假x1+平均Δx1，假y1+平均Δy1）——單擊enter鍵。搞定，然后任意在cad圖上查詢幾個點進行驗證。

坐標系轉換的注意事項：從cad圖上查詢出的方里網格大小也是500 X 500。指北針豎直朝上，滿足上北下南（如果不滿足還要先旋轉cad圖，以使指北針豎直朝上，滿足上北下南，否則坐標系將轉換錯誤）。
