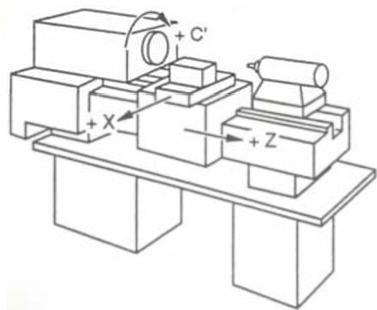

圖 車床坐標軸及其方向
1、本欄目針對數控車床進行說明,其為 X、Z 兩軸聯動
2、其中實例圖形中坐標系情況如下:
實線刀具代表上位刀架機床，其坐標系為：X 軸向上為正，Z軸向右為正；
虛線刀具代表下位刀架機床，其坐標系為：X 軸向下為正，Z軸向右為正。
兩種刀架方向的機床，其程序及相應設置相同。軸向右為正；
虛線刀具代表下位刀架機床，其坐標系為：X 軸向下為正，Z軸向右為正。
兩種刀架方向的機床，其程序及相應設置相同。
