生產過程監視和控制要用到多種自動化儀表、計算機及相應執行機構。過程中的信號既有微弱到毫伏級的小信號,又有數十伏的大信號，甚至還有高達數千伏、數百安培的信號要處理。從頻率上講，有直流低頻范圍的，也有高頻/脈沖尖峰。設備儀表間的互相干擾就成為系統調試中必須要解決的問題。除了電磁屏蔽之外，解決各種設備儀表的“地”，即信號參考點的電位差，將成為重要課題。因?yàn)椴煌O(shè)備、儀表的信號要互傳互送，那就存在信號參考點問題。換句話說，要使信號完整傳送，理想化的情況是所有設備儀表的信號有一個共同的參考點，即共有一個“地”。進一步講，所有設備儀表信號的參考點之間電位差為“零”。但是在實際環境中，這一點幾乎是不可能的，這里面除了各個設備儀表“地”之間的連線電阻產生的電壓降之外，尚 有各種設備儀表在不同環境受到的干擾不同，以及導線接點經受風吹雨淋導致接點質量下降等諸多因素，致使各個“地”之間有差別。以示意圖一為例。

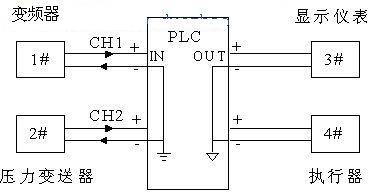

圖一 PLC與外接儀表示意圖

　　圖中標明有兩個現場設備1＃、2＃儀表向PLC傳送信號以及PLC向兩臺現場設備3＃、4＃儀表發出信號。假定傳送信號均為0-10VDC。理想情況下PLC及兩個現場設備1＃、2＃儀表“地”電位完全相等，傳送過程中又沒有干擾。這樣從PLC輸入來看，接收正確。但如前所述，兩個現場設備通常有“地”電位差。舉例來講，1#設備“地”與PLC“地”同電位，2#設備比它們的“地”電位高0.1V，這樣1#設備給PLC的信號為0-10V，而2#設備給PLC的為0.1V-10.1V,誤差就產生了.同時1#、2#設備的“地”線在PLC匯合聯接，將0.1V電壓施加在PLC地線條上，可能損壞PLC局部“地”線。同時顯示錯誤的數據。由此引起的問題在現場調試中屢有出現。例如某大型建材公司生產線監控系統使用美國AB-PLC外接國內某廠家手操器。AB-PLC的每個數據采集板由八個通道組成，八個通道共用一個12位A/D，模擬量經過變換后由12個光耦隔離器實現與主機隔離。它的八個通道輸入之間沒有隔離，致使在輸入信號時，每個通道單獨輸入到采集板均正常。但是同時輸入兩個或多于兩個外部信號時，顯示數字亂跳故障無法排除。又如航天某部門使用K型熱偶作為傳感器測試發動機各點溫度。同上述相似，僅測試一個點時正常。但是向主機接入兩點或兩點以上溫度信號時，顯示的溫度值明顯錯誤。這兩種情況在使用隔離器后，都正常了。
　　 隔離器之所以能起到這個作用，就是它具有使輸入/輸出在電氣上完全隔離的特點。換句話講，輸入/輸出之間沒有共同“地”，外來信號不管是0-10V，或帶著共模干擾電壓的0-10V經隔離后均為0-10V。即隔離后新建立的“地”與外部設備儀表“地”沒關系。正是由于這個原因，也實現了輸入到PLC主機的多個外接設備儀表信號之間隔離，即它們之間沒有“地”的關系。
　　 上面談了輸入信號和PLC信號的隔離，同樣PLC向外部設備輸出信號也有類似現象問題。顯然采用隔離器就能解決問題。
　　 這類電壓/電壓隔離器及電壓/電流隔離轉換器的產品型號是WS1521、WS1522。
　　 1．不管PLC向外部設備儀表發送信號，還是外部設備儀表向其他設備發送信號，有一種情況經常遇到：要求一個信號即能向顯示儀表輸送信號，又能傳送給諸如變頻器之類的設備。這就有可能在兩個設備之間產生干擾，若要徹底解決干擾問題，推薦使用隔離式信號分配器，它的二個輸出之間也是隔離的。它能實現輸入信號與外部設備隔離，同時實現接收信號設備之間隔離。如圖二。

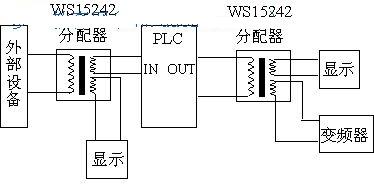

圖二 隔離式信號分配器典型應用

　　2．現場儀表在配套時有可能協調不利出現如下情況，接收信號設備(例如接收4-20mA)接口連接為二線制方式（即接收口為一個24V電源與一個250Ω相串聯），接口的兩根線一個為24V正極、一個為250Ω一端，適于連接現場二線制變送器。但現場設備為四線制變送器，輸出4-20mA，這樣進行直接連接將造成電源沖突。解決方法是采用隔離器將現場來的4-20mA接收并隔離，在隔離器的輸出部份安裝一個標準的二線變送器，以應對接收設備的接口。這個產品型號為WS9030。#p#分頁標題#e#
　　隔離器要保證輸入/輸出兩個部分隔離，外加工作電源24V在為輸入、輸出部份供電同時，必須確保在電氣上與兩個部分隔離。這種輸入/輸出/外加工作電源之間全部相互隔離的器件稱為三隔離或全隔離器件. 從理論上講這種供電方式,不管隔離器數量多少，均可用一臺24V電源供電，不會產生干擾。
　　3．對于常用的4-20mA到4-20mA電流信號的隔離，這里推薦一種不用另外再加電源的隔離器WS1562。如圖三。

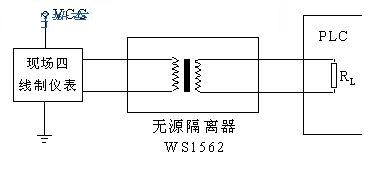

圖三 省去外接電源的電流隔離器

　　顯然省去外接電源接線更為簡捷，且功耗低、自身熱量低、可靠性高。
　　WS1562的最大特點在于不需要外接電源,它帶來了簡捷可靠的優點同時也帶來了使用上的局限性。WS1562對于4-20mA信號進行的隔離傳送，從一個意義上講是功率傳送，內部肯定有功率損耗。損耗表現在輸入端和輸出端電流/電壓乘積的差值上。以負載電阻RL=250Ω為例，當輸出為20mA時輸出端250Ω上的電壓為5.0V，而輸入端的兩端間電壓測試為8.8V。簡單計算表明，內部損耗等于20mA×(8.8V-5.0V)=76(mW)，也即內部損耗為76毫瓦。從使用者角度來看，假若輸出端負載電阻RL等于250Ω，那么從輸入端看進去的等效電阻最大值為8.8V/20mA=440（Ω）。在這種情況下輸入的4-20mA電流源必須具有驅動440Ω負載的能力，才能使WS1562無源隔離器在輸出端負載電阻RL等于250Ω條件下正常工作。不過,從經驗來看大部分現場儀表能滿足這些條件。
　　4．再談?wù)劤Ｓ玫亩€制變送器（含壓力、溫度、流量…），從隔離角度可以分為隔離式及非隔離式。采用隔離式二線制變送器的主要目的是提高抗干擾能力。
　　二線制變送器的隔離有兩種方式：一種方式是傳感器和變送器一體而又必須放置在現場指定地點，對于這種情況一般把隔離器安置在中央控制室機柜中。對這種現場二線制變送器的電源配送有二種接口形式，要根據現場具體情況來定。圖四給出了針對PLC與二線制變送器兩種接口的連線圖。

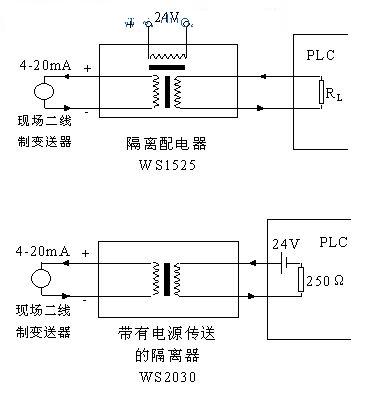

圖四 PLC兩種接口與隔離配電連接示意圖

　　另一種方式是傳感器和變送器分成二個部分，傳感器放置在現場指定地點,把變送器設計為隔離式的放置在控制室中。面對PLC兩種接口方式，圖五給出了以Pt100為傳感器的隔離變送器使用連線圖。產品型號為WS9050及WS2050。附帶說一點，處理Pt100這類溫度變送器都考慮到了Pt100的長線補償及線性化處理。類似還有以各種熱偶為傳感器的隔離變送器，它與上述基本相同。不同的是增加了冷端補償。產品型號為WS9060及WS2060。其中WS2050和WS2060屬于二線制變送器。WS9050和WS9060屬于全隔離式變送器。

圖五 二種隔離溫度變送器

　　如果輸入信號是5A交流電流或數百伏交流電壓可以選用的產品型號是WS1526、WS1520。
