2 電氣部分改造

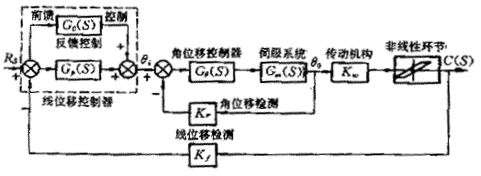

圖1
1. 穩定性分析
   由于內部轉角閉環不包含間隙非線性環節，因此通過合理設計該局部線性系統，可使其成為一無超調的快速隨動系統，其動態特性可近似表示為 q₀(S)/q_i(S)=K_q/(T_qS+1)式中：K_q——轉角閉環增益
   T_q——轉角閉環時間常數
   系統外環雖然包含了非線性環節，但設計控制器使

   G_p(S)=K_p/S式中 K_p——積分環節時間常數
   將系統校正為Ⅰ型并合理選擇系統增益，可避免系統的頻率特性曲線與非線性環節的負倒幅曲線相交或?qū)⑵浒鼑?，從而保證系統穩定工作。顯然當T_q較小時，q₀(S)/q_i(S)=K₀，系統將具有更強的穩定性。
2. 跟隨誤差分析
   采用上述方案可保證系統穩定工作，因此可忽略非線性因數的影響，求出該系統的傳遞函數
   系統設計時使反饋系數K_f=1，前饋通道


   上式說明，雙閉環系統具有理想的動態性能和跟隨精度。
   用三菱PLC處理復雜電路邏輯關系，使得線路簡化，性能穩定，維護方便。另外，為使機床能夠滿足加工不同材料的要求，主軸使用變頻器進行無級調速，保證主軸速度變化情況下，轉矩變化小。

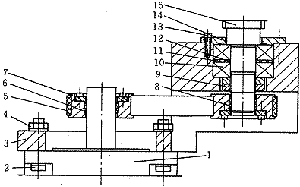

1.電機 2、13.螺釘 3.支承座 4、9.螺母 5.同步帶 6、8漲緊套 7.同步齒輪 10.軸承 11.外隔圈 12.內隔圈 14.壓緊法蘭 15.滾珠絲桿
圖2

3 機械部分改造

4 改造結果
