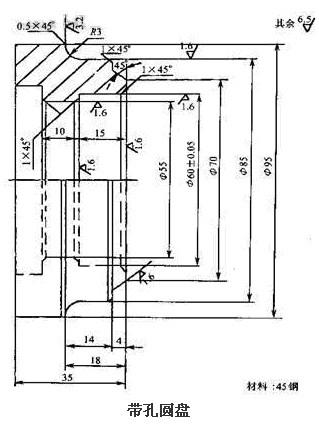

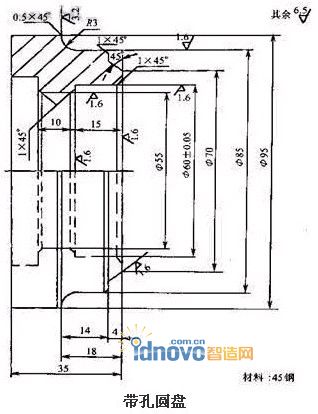

如圖所示帶孔圓盤工件，材料為45鋼，分析其數控車削工藝。

　　1.零件圖工藝分析

　　如圖所示工件，該零件屬于典型的盤類零件，材料為45鋼，可選用圓鋼為毛坯，為保證在進行數控加工時工件能可靠的定位，可在數控加工前將左側端面、Φ95㎜外圓加工，同時將Φ55㎜內孔鉆Φ53㎜孔。

　　2.選擇設備

　　根據被加工零件的外形和材料等條件，選定Vturn-20型數控車床。

　　3.確定零件的定位基準和裝夾方式

　　(1)定位基準 以已加工出的Φ95㎜外圓及左端面為工藝基準。

　　(2)裝夾方法 采用三爪自定心卡盤自定心夾緊。

　　4.制定加工方案

　　根據圖樣要求、毛坯及前道工序加工情況，確定工藝方案及加工路線。

　　工步順序：

　　(1)粗車外圓及端面

　　(2)粗車內孔

　　(3)精車外輪廓及端面

　　(4)精車內孔

　　5.刀具選擇及刀位號

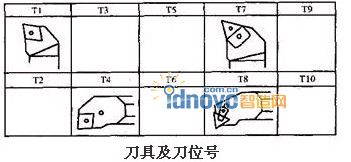

　　選擇刀具及刀位號如圖。

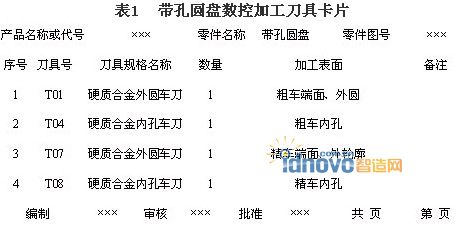

　　將所選定的刀具參數填入表1帶孔圓盤數控加工刀具卡片中。

　　表1 帶孔圓盤數控加工刀具卡片
