本文探究了編制立式加工中心銑削程序的相關說明。

　　下面介紹平面圖形直線與圓弧加工程序的編制，圖1是磁鋼瓦型塊模具圖，用立式加工中心加工此模具的程序如下：

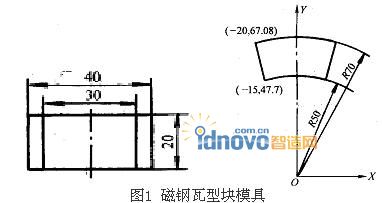

圖1 磁鋼瓦型塊模具

　　O1002

　　N10 M06 (使用f 20立銑刀)

　　N20 G90 G00 G54 X5.0 Y30.0

　　N30 Z0

　　N40 M03 S300 F30 M08

　　N50 G01 G42 D1 X15.0 Y47.7 (D1=10.2)

　　N60 X20.0 Y67.08

　　N70 G03 X-20.0 R70.0

　　N80 G01 X-15.0 Y47.7

　　N90 G02 X15.0 R50.0

　　N100 G01 G40 X5.0 Y30.0

　　N110 G42 D2 X15.0 Y47.7

　　N120 X20.0 Y67.08

　　N130 G03 X-20.0 R70.0

　　N140 G01 X-15.0 Y47.7

　　N150 G02 X15.0 R50.0

　　N160 G01 G40 X5.0 Y30.0

　　N170 G00 Z100.0

　　N180 M05 M09

　　N190 M01

　　N200 M99 P02

　　設置：D1=10.2，D2=10。

　　程序特點：

　　1)同一把刀使用兩次刀具半徑補償功能，實現對零件的粗加工和精加工。

　　2)程序可循環使用，進行批量加工。

　　3)半徑補償號為D1。半徑補償功能在用完之后要及時地取消，否則會在其它程序段中產生位置的偏移，這種偏移用程序復位的功能是抹消不了的。

　　4)若引入子程序還可進一步簡化程序。
