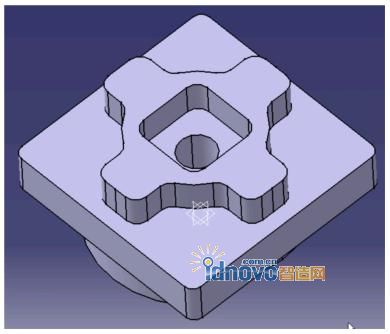

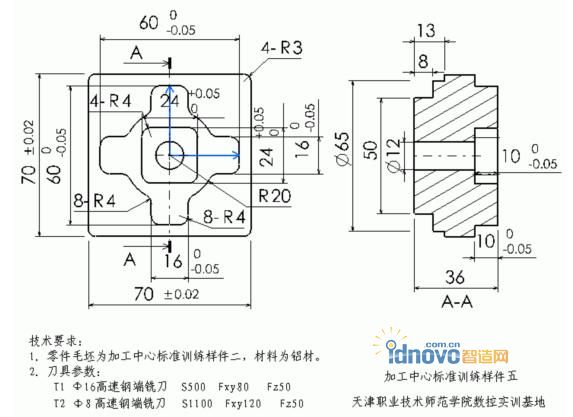

本文給出了一則復(fù)雜拉升件的數(shù)控加工中心NC代碼實(shí)例。

　　手工編程

　　主程序

　　%

　　O0001

　　G91G28Z0

　　T1M06

　　G90G54G0X0Y0S500M03

　　G43H01Z100.0M08

　　X60.0Y0

　　Z2.0

　　G01Z-10.0F50

　　D01M98P100F80(D01=19.0)

　　D02M98P100F80(D02=8.2)

　　G0Z100.0

　　M05

　　G1G28Z0

　　T2M06

　　G90G54G0X0Y0S1100M03

　　G43H02Z100.0M08

　　X60.0Y0

　　Z2.0

　　G01Z-10.0F50

　　D03M98P200F120(D03=4.2)

　　D04M98P200F120(D04=4.0)

　　G0Z20.0

　　X0Y0

　　G01Z-10.0F50

　　D03M98P300F120(D03=4.2)

　　D04M98P300F120(D04=4.0)

　　G0Z100.0

　　M05

　　M09

　　M30

　　%

　　子程序O100

　　%

　　G01G41Y30.0

　　G03X30.0Y0R30.0

　　G01Y-8.0

　　X8.0Y-30.0

　　X-8.0

　　X-30.0Y-8.0

　　Y8.0

　　X-8.0Y30.0

　　X8.0

　　X30.0Y8.0

　　Y0

　　G03X60.0Y-30.0R30.0

　　G40Y0

　　M99

　　%

　　子程序O200

　　%

　　G01G41Y30.0

　　G03X30.0Y0R30.0

　　G01Y-4.0

　　G02X26.0Y-8.0R4.0

　　G01X20.7846

　　G03X17.3205Y-10.0R4.0

　　G02X10.0Y-17.3205R20.0

　　G03X8.0Y-20.7846R4.0

　　G01Y-26.0

　　G02X4.0Y-30.0R4.0

　　G01X-4.0

　　G02X-8.0Y-26.0R4.0

　　G01Y-20.7846

　　G03X-10.0Y-17.3205R4.0

　　G02X-17.3205Y-10.0R20.0

　　G03X-20.7846Y-8.0R4.0

　　G01X-26.0

　　G02X-30.0Y-4.0R4.0

　　G01Y4.0

　　G02X-26.0Y8.0R4.0

　　G01X-20.7846

　　G03X-17.3205Y10.0R4.0

　　G02X-10.0Y17.3205R20.0

　　G03X-8.0Y20.7846R4.0

　　G01Y26.0

　　G02X-4.0Y30.0R4.0

　　G01X4.0

　　G02X8.0Y26.0R4.0

　　G01Y20.7846

　　G03X10.0Y17.3205R4.0

　　G02X17.3205Y10.0R20.0

　　G03X20.7846Y8.0R4.0

　　G01X26.0

　　G02X30.0Y4.0R4.0

　　G01Y0

　　G03X60.0Y-30.0R30.0

　　G40Y0

　　M99

　　%

　　子程序O300

　　%

　　G01G41X-4.0Y8.0

　　G03X-12.0Y0R8.0

　　G01Y-8.0

　　G03X-8.0Y-12.0R4.0

　　G01X8.0

　　G03X12.0Y-8.0R4.0

　　G01Y8.0

　　G03X8.0Y12.0R4.0

　　G01X-8.0

　　G03X-12.0Y8.0R4.0

　　G01Y0

　　G03X-4.0Y-8.0R8.0

　　G40Y0

　　M99

　　%
