完成如圖1模型的完整加工刀具路徑。

　　模型文件：EdgeCAM安裝目錄下的camExampleAdvanced surface millingParallel Lace-Advanced Options.ppf(刪除已經存在的刀具路徑，按照下面的過程重新生成刀具路徑)。

　　1.進入加工模式，然后選擇加工刀具

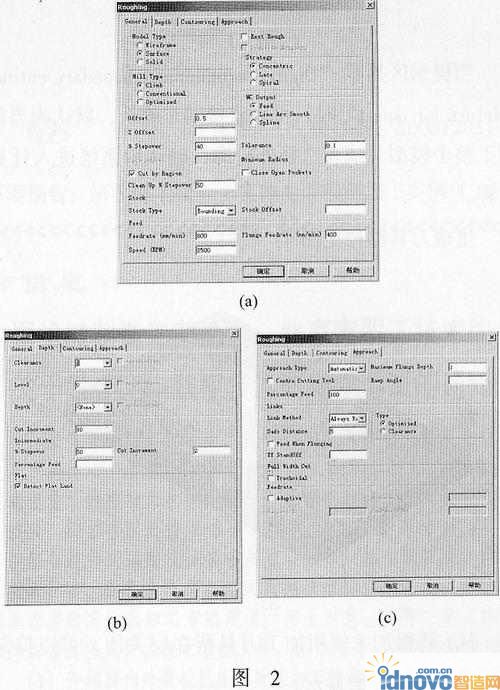

　　選擇直徑為20mm的立銑刀進行粗加工。選擇Roughing加工方法，設置加工參數見圖2。

　　針對曲面模型Contouring參數選項卡無效。

　　2.選擇加工對象

　　設置完加工參數后，按確定按鈕，提示區顯示：“Select surface to machine”，用鼠標左鍵拾取圖形工作區中的實體模型，然后按鼠標右鍵確認。

　　當提示區顯示“Digitise containment boundary entities(Return for none)”時，直接回車確認，默認為當前加工整個模型。確認后系統進入計算過程。

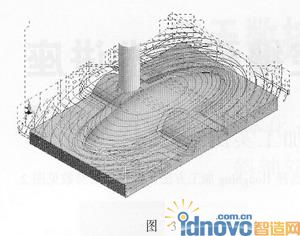

　　生成粗加工刀具路徑見圖3。

　　回到換刀位置，選擇Z軸優先。

　　選擇直徑為12mm的球頭刀進行曲面部分的精加工。

　　設置完加工參數后，按確定按鈕，提示區顯示：“Select surface to machine'’，用鼠標左鍵拾取圖形工作區中的實體模型，然后按鼠標右鍵確認。

　　當提示區顯示“Digitise containment boundary entities (Return for none)”時，可以直接回車確認，默認為當前加工整個模型，或者選擇外輪廓，確認后系統進人計算過程。

　　生成刀具路徑見圖4：

　　注：將粗加工使用加工刀具所在層關閉，可以抑制粗加工刀具路徑的顯示。

　　回到換刀位置，選擇Z軸優先。

　　選擇直徑為16mm，底角半徑為3mm立銑刀進行平域精加工。

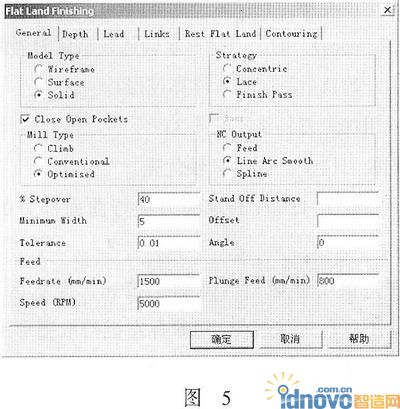

　　選擇Flat Land Finishing 加工方法并設置加工參數見圖5。

　　注：Rest Flat Land和Contouring參數選項卡設置為空。

　　3.選擇加工對象和范圍

　　設置完加工參數后，按確定按鈕，提示區顯示：“Seleet surface to machine”，用鼠標左鍵拾取圖形工作區中的實體模型，然后按鼠標右鍵確認。

　　當提示區顯示“Digitise containment boundary entities(Return for none)”時，可以直接回車確認，默認為當前加工整個模型。確認后系統進入計算過程。

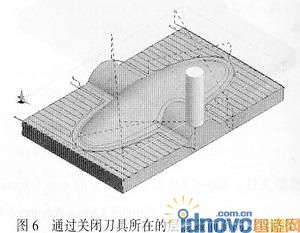

　　生成刀具路徑見圖6。

　　回到換刀位置，選擇Z軸優先。

　　選擇直徑為10mm，底角半徑為2mm的立銑刀進行殘料加工。

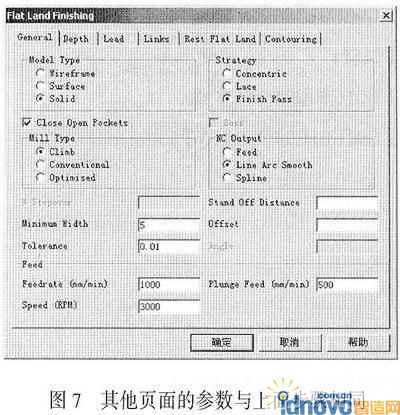

　　選擇Flat Land Finishing加工方法法并設置參數見圖7 。

　　選擇加工對象和范圍：

　　設置完加工參數后，按確定按鈕，提示區顯示：“Select surface to machine”，用鼠標左鍵拾取圖形工作區巾的實體模型，然后按鼠標右鍵確認。

　　當提示區顯示“Digitise containment boundary entities(Return for none)”時，可以直接回車確認，默認為當前加工整個模型。確認后系統進入計算過程。

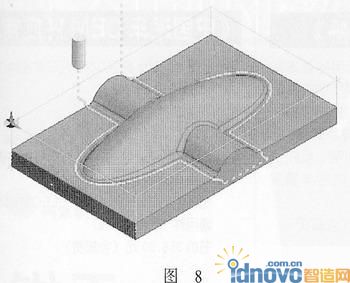

　　生成刀具路徑見圖8。

　　回到換刀位置選擇直徑為8mm的球頭刀。

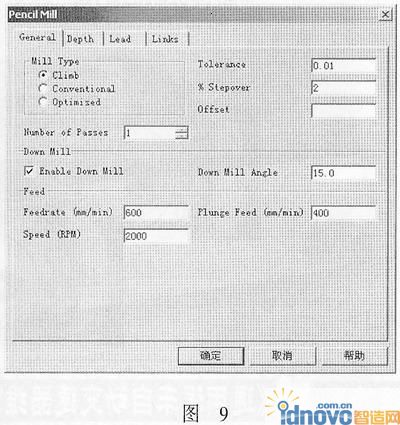

　　選擇Pencil Mill加工方法，并設置加工參數見圖9。

　　設置完加工參數后，按確定按鈕，提示區顯示：“Select surface to machine”，用鼠標左鍵拾取圖形工作區中的實體模型，然后按鼠標右鍵確認。

　　當提示區顯示“Digitise containment boundary entities(Return for none)”時，可以直接回車確認，默認為當前加工整個模型。確認后系統進入汁算過程。

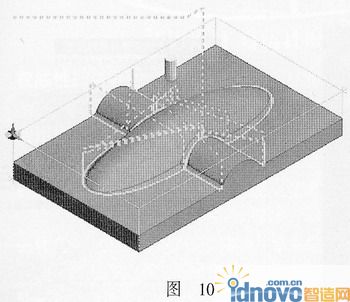

　　生成刀具路徑見圖10。

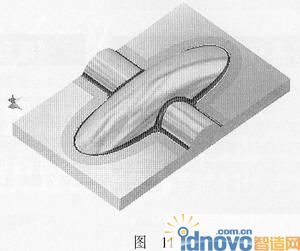

　　模擬仿真結果見圖11。
