Solid Edge軟件為適應不同層次用戶的需要，提供了各種靈活快捷的附加工具，只要充分靈活地利用這些工具，就能夠提高工作效率。本文主要探討了如何利用這些常用的附加工具，希望可以給使用Solid Edge軟件的設計人員提供一些參考。 Solid Edge是常用的模具零件造型的軟件之一，以其簡單易學、造型方便等特點贏得了廣大用戶，如果能夠充分利用Solid Edge提供的各種附加工具，就能極大的提高工作效率。本文主要探討了如何利用常用的附加工具來提高繪圖效率，如計算零件和組件的物理特性、利用傳感器功能定義和跟蹤零件與裝配件的設計參數、更新文件之間的鏈接、創建方程式使變量與尺寸相關以及通過簡單的宏或更復雜的編程自定義Solid Edge等。

　　一、計算零件和組件的物理特性

　　Solid Edge的物理特性功能可以計算零件、組件和焊接件的體積、質量、體積中心、質心、表面積、基本軸方向、質量轉動慣量以及旋轉半徑等物理特性。

　　計算零件的物理特性的步驟如下(密度必須是正值)。

　　(1)在“檢查”菜單上，單擊“物理特性”，出現“物理特性”對話框，如圖1所示。

　　圖1 “物理特性”對話框

　　(2)在“物理特性”對話框中，輸入所需的密度值。

　　(3)在“物理特性”對話框上，單擊“更新”按鈕。

　　“物理特性”命令將符號放置在零件或組件上，以顯示質心位置、體積中心位置和基本軸方向，可以使用“物理特性”對話框來顯示和隱藏這些符號，如圖2所示。

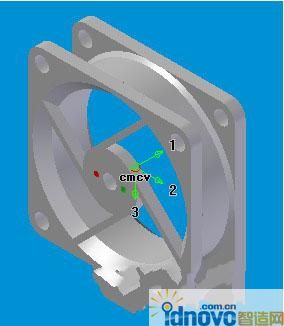

　　圖2 顯示質心位置、體積中心位置和基本軸方向

　　二、利用傳感器功能定義和跟蹤零件與裝配件的設計參數

　　在構造零件和裝配件時，經常需要跟蹤關鍵的設計參數。例如在設計用于遮蓋旋轉零件的防護罩或遮蓋物時，必須保留足夠的距離以便進行維護與操作，這時可以使用“資源查找器”工具中的“傳感器”選項卡定義和跟蹤零件與裝配件的設計參數。

　　Solid Edge零件環境中允許定義的傳感器包括最小距離傳感器、一般變量傳感器、表面面積傳感器和自定義傳感器，如圖3所示。

　　圖3 Solid Edge零件環境中允許定義的傳感器類型

　　盡管傳感器有不同的類型，但基本步驟卻是相同的，創建傳感器的步驟如下：

　　(1)單擊主工具欄上的“資源查找器”按鈕;

　　(2)在“傳感器”選項卡上(也叫“測量”選項卡)指定需要的傳感器類型;

　　(3)定義需要在設計中跟蹤的對象;

　　(4)定義傳感器的操作限制。

　　下面以最小距離傳感器為例，講解如何應用傳感器。最小距離傳感器用來跟蹤任意兩個元素之間的最小距離，例如，可以跟蹤裝配件中的兩個零件面之間的最小距離，定義最小距離傳感器就像使用“最小距離”命令測量兩個元素之間的最小距離一樣。

　　最小距離傳感器的創建步驟如下：

　　(1)單擊主工具欄上的“資源查找器”按鈕;

　　(2)在“傳感器”選項卡上，單擊“最小距離傳感器”按鈕;

　　(3)在應用程序窗口中，選擇測量起始元素;

　　(4)在應用程序窗口中，選擇測量終止元素;

　　(5)在“最小距離”條形工具欄上，單擊“關閉”按鈕;

　　(6)在“傳感器參數”對話框中定義傳感器參數，然后單擊“確定”，傳感器便顯示在“資源查找器”工具的“傳感器”選項卡上，如圖4所示。

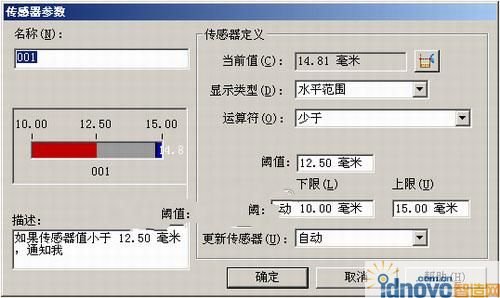

　　圖4 “傳感器參數”對話框

　　三、更新文件之間的鏈接

　　Solid Edge允許靈活地決定何時在文檔中反映更改。當用戶更改設計時，可以立即自動更新“零件”和“鈑金”環境中的主動尺寸、“裝配件”環境中的裝配件關系等類型的信息，也可以將更新推遲。

　　操作方式：工具菜單 更新 自動更新。

　　“自動更新”命令確定如何進行更新。當設置此命令后，命令名旁邊會顯示一個對勾，在這種狀態下，此命令自動更新活動環境內的信息。例如，可以編輯主動尺寸的值以更改特征的大小或形狀，并且該更改會立即得到應用。

　　想要進行若干項更改時，可以通過取消“自動更新”以節省時間，當“自動更新”命令被取消時，Solid Edge將更新推遲，直到選擇“更新關系”命令或重新設置“自動更新”為止。

　　也可進行多個環境的更新，在裝配件的上下文中編輯零件時，裝配件不會自動更新。例如，當“自動更新”命令處于打開狀態時，可以在裝配件中原位激活零件并在 “零件”環境中更改它的大小和形狀。在選擇“文件”菜單中的“更新全部鏈接”命令之前，裝配件中因為用戶已進行更改而應該重新定位的所有零件都不會更新它們的位置。如果使用“關閉并返回”命令關閉零件文檔并返回裝配件，也將更新裝配件。

　　還可以以人工方式更新文檔，當清除了“自動更新”時，可以使用“工具”菜單中的“更新關系”命令更新當前環境中的信息。例如，如果在“零件”環境中更改零件的主動尺寸后，選擇“更新關系”，則這些更改將反映在“零件”環境中。當清除了“自動更新”時，還可以使用“更新全部鏈接”命令同時更新“零件”和“裝配件”環境中的信息。

　　四、創建方程式使變量與尺寸相關

　　可以使用“變量表”用電子表格格式定義和編輯一項設計尺寸之間的函數關系，通過“工具”菜單中的“變量”命令可以訪問“變量表”，變量分為顯示在設計中的尺寸和直接在“變量表”中創建的變量兩種類型。尺寸變量直接控制一項設計元素，創建的變量不能直接控制設計，必須將用戶變量設置為一個值或一個數學表達式，就可以利用變量控制尺寸關系。

　　例如，pi= 3.14159，可以使用變量控制的尺寸關系包括：

　　1.用一個尺寸驅動另一個尺寸，即尺寸A=尺寸B;

　　2.定義變量，即pi=3.14;

　　3.用公式驅動尺寸，即尺寸A=pi 3.5;

　　4.用公式和一個尺寸驅動另一個尺寸，即尺寸A=pi 尺寸B;

　　5.使用包括函數的公式驅動尺寸，即尺寸A =尺寸B+cos(尺寸 C);

　　6.通過使用“粘貼鏈接”命令，將一個值從電子表格(如Excel 文檔)復制到“變量表”中，利用電子表格中的數值驅動尺寸，也可以使用任何鏈接或嵌入對象的電子表格軟件。

　　還可以在公式中使用Visual Basic函數或子例程。可以在變量表中使用的三角函數變量總是假定函數輸入值是以弧度為單位，返回的結果也是以弧度(而非度數)為單位的，例如，函數如果是sin(x)=y，那么其中的x和y總是以弧度為單位的。

　　五、通過簡單的宏或更復雜的編程自定義Solid Edge

　　Solid Edge的自定義功能可以提高工作效率，自定義Solid Edge可通過下列方法：

　　1.創建新的工具欄，使其包含頻繁使用的命令;

　　2.對現有工具欄添加或刪除命令;

　　3.創建新的鍵盤快捷鍵;

　　4.更改或刪除缺省鍵盤快捷鍵;

　　5.使用宏提高例行任務的處理速度;

　　6.創建用戶定義模板，模板包含頻繁創建的文檔的屬性。

　　可以使用“視圖”菜單中的“工具欄”命令，創建包含最常用的按鈕的自定義工具欄。例如，可以創建一個工具欄，使其包含創建特定類型的文檔所需的按鈕，也可以將自定義工具欄恢復為原始狀態。

　　可以使用“視圖”菜單中的“工具欄”命令，創建用于激活在Visual Basic或其他OLE 感知編程應用程序中創建的程序的自定義工具欄。Solid Edge附帶交付了一個類型庫，包含可與產品配合使用的所有對象、屬性和方法，可使用Visual Basic的類型庫瀏覽器或OLE感知編程應用程序的瀏覽器查看此類型庫，Solid Edge還附帶交付了大量的編程幫助以及實際案例。

　　VBA(在Excel中)、Visual C++ Delphi以及Visual Basic等都是 OLE 感知編程應用程序，還可以使用Visual Basic應用程序通過DDE(動態數據交換)與Solid Edge通信。

　　六、結束語

　　Solid Edge軟件為適應不同層次用戶的需要，提供了各種靈活快捷的附加工具，本文只是提供了一些常用的附加工具，只要充分靈活地利用這些工具，就能夠提高工作效率。
