中華人民共和國國家標準
精密機械用緊固件
十  字  槽  螺  釘
Fasteners for fine mechanics-
     Cross recessed screws
GB/'f
92
1主題內容
    本標準規定了螺紋規格為Ml. 2～M3的A型——十字槽圓柱頭螺釘、B型一～一十字槽沉頭螺釘及
C型——十字槽半沉頭螺釘。
    注：商品緊固件品種，應優先選用。
2引用標準
    GB 196普通螺紋基本尺寸
    GB 197普通螺紋公差與配合
    GB 2緊固件外螺紋零件的末端
    GB 3112鉛黃銅線
    GB 700普通碳素結構鋼  技術條件
    GB 3115冷鐓螺釘用黃銅線
    GB 3103.1緊固件公差螺栓、螺釘和螺母
    GB 3103.2緊固件公差用于精密機械的螺栓、螺釘和螺母
    GB 944.1螺釘用十字槽
    GB 5267螺紋緊固件電鍍層
    GB 90緊固件驗收檢查、標志與包裝
    GB 1237  緊固件的標記方法
3尺寸
3.1 A型——十字槽圓柱頭螺釘?shù)某叽绨磮D及表1規定。
3,2 B型——十字槽沉頭螺釘?shù)某叽绨磮D及表2規定。
3.3 C型——十字槽半沉頭螺釘?shù)某叽绨磮D及表3規定。
國家技術監督局1992-11-05批準
1993-06-01實施

GBlT  13806.1-92
4技術條件

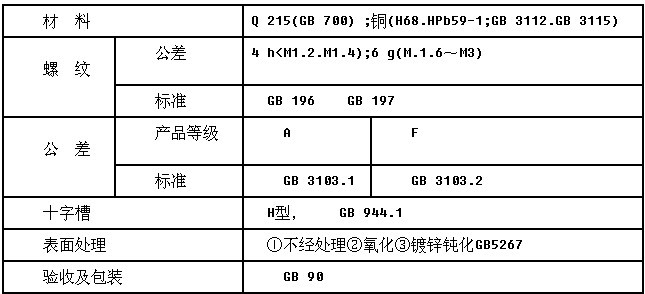

表4

5標記
5.1標記按GB 1237規定。
5.2標記示例：
    螺紋規格d-M1.6、公稱長度Z=2.5 mm、產品等級為F級、不經表面處理、用Q215制造的A型
——十字槽圓柱頭螺釘?shù)臉?biāo)記：
  ．螺釘GB/T 13806.1   Ml.6×2.5
    螺紋規格d-Ml.6、公稱長度Z一2.5 mm、產品等級為A級、不經表面處理、用H68制造的A型
——十字槽圓柱頭螺釘?shù)臉?biāo)記：
    螺釘GB/T 13806.1  Ml.6×2.5A-H68
    螺紋規格d-Ml.6、公稱長度Z=2.5 mm、產品等級為F級、不經表面處理、用Q215制造的B型
——十字槽沉頭螺釘?shù)臉?biāo)記：
    螺釘GB/T 13806.1   BMl.6×2.5
    螺紋規格d-Ml.6、公稱長度1-2.5 mm、產品等級為A級、不經表面處理、用H68制遣的B型
——十字槽沉頭螺釘?shù)臉?biāo)記：
    螺釘  GB/T 13806.1  BMl.6X2.5A-H68
    螺紋規格d-Ml.6、公稱長度1-2.5 mm、產品等級為F級、不經表面處理、用Q215制造的C型
——十字槽半沉頭螺釘?shù)臉?biāo)記：
    螺釘GB/T 13806.1   CMl. 6X2.5
    螺紋規格d-Ml.6、公稱長度Z=2.5 mm、產品等級為A級、不經表面處理、用H68制造的C型
——十字槽半沉頭螺釘?shù)臉?biāo)記：
    螺釘  GB/T 13806.1   CMl.6×2.5A-H68
附加說明；
本標準由中華人民共和國機械電子工業部提出，由全國緊固件標準化技術委員會歸口。
本標準由機電部?jī)x器儀表綜合技術經濟研究所、機電部電子標準化研究所負責起草。
