1 NX5.0二次開發語言和工具

　　NX/open支持的C、C++、NX C++、GRIP、NET、Java 6種語言函數/類庫，其中C和GRIP支持面向過程程序設計，NET和Java支持面向對象程序設計.NX Open for.NET是一套用于微軟。NET框架的API，通過這些API訪問NX核心應用程序的功能來創建高級的應用程序，可以采用微軟。NET支持的任何語言包括C#、Java、VB.NET等語言進行開發，用戶可以選擇自己喜歡的語言來編寫程序，并提供了相當豐富的類庫，既可采用.NET的NX Open，也可采用NET包裝的Open APIc21。

　　NX不僅有強大豐富的函數/類庫支持，針對二次開發需求，它本身還提供了諸多輔助開發工具，主要包括MenuScript和NX/OPEN UIStylerL30.MenuScript工具提供開發者創建和編輯NX下拉菜單及工具欄的功能，通過它可以改變NX菜單的布局和添加新的菜單項以執行用戶應用開發程序.NX菜單通過腳本語言編寫，菜單腳本語言通過ACIONS命令來指定菜單項對應的響應行為.NX/0PEN UIStyler模塊提供了強大的制作NX風格對話框的功能，主要包括以下方面：為開發者提供了可視化的操作環境，實現所見即所得;能夠自動生成5種模板文件(C、C++、Java、C#、VB.NET)，為用戶編程提供方便.UIStyler創建的對話框可以被MenuScript調用，將用戶應用程序與NX無縫連接。

　　2 二次開發的實現

　　NX的二次開發主要包括3個方面：菜單的定制、對話框的建立和動態鏈接庫。一般都是由插件在主程序添加特定的菜單，點擊菜單后彈出對話框，輸入數據后才執行一系列的操作。下面通過一個完整的步驟詳細說明這一過程。

　　2.1 MenuScript定制菜單

　　在UGSNX5.o目錄下建立一個目錄ParModel，在ParModel下建立兩個子目錄startup和appl—lication.其中application目錄下存放由NX UIStyler編輯器生成的dig文件，startup目錄下存放dlg對應的dn文件和menu文件。

　　在startup目錄下建立ParModel.men文件，此腳本文件的擴展名為*.men，是文本文件，可以通過任何文本編輯器進行編寫。當用MenuScript準備好一個菜單腳本后，每次碰到的行為名都被加到行為注冊表中，并且相應的回調函數也被附加到菜單項。其內容如下：

　　寫menu文件需注意：如果想添加一個新的菜單項，BUTTON的命名不能和系統已有的BUT—TON重名，否則系統會認為這個控件已經存在而對定義不予理會。

　　設置用戶開發環境變量，NX的全部環境變量及系統路徑定義都記錄在NX5的安裝目錄UGSNX5.0UGII下的ugii—env.dat文件中，NX啟動時會先載入這個文件，再調用用戶定義的和標準的NX菜單文件。ugii～env.dat是一個純文本文件，可//結束第二級菜單的編輯以用window自帶的記事本或者寫字板打開編輯.用記事本打開UGSNX5.OUGIIkugii—env.dat，在UGII—DEFAULT—MENU—DIR={UGII—BASE—DIRugiimenus上一行添加環境變量UGII—US—ER—DIR=UGSNX5.OParModel，保存退出。

　　啟動NX5后會在菜單欄有一個自定義的菜單“參數驅動模型”，在該菜單下包括兩個二級子菜單，如圖1所示。

　　圖1 參數驅動模型菜單

　　2.2 UIStyler對話框設計

　　進入NX界面，選擇菜單命令開始一所有應用模塊一用戶界面樣式編輯器，進入UIStyler可視化界面.編輯界面如圖2所示。

　　圖2 彈簧參數對話框

　　在為對話框添加控件之后，還需要為某些控件添加適當的回(Callbacks)函數，這樣才能讓對話框和二次開發的函數聯系起來。當用戶觸發對話框控件時，系統響應該消息并執行對應回調函數，保存對話框時選擇生成C#模板文件，保存成功后生成ParModel.CS和ParModel.dig兩個文件。#p#分頁標題#e#

　　2.3 生成動態鏈接庫

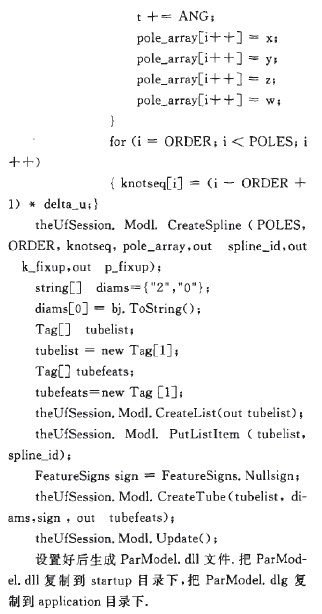

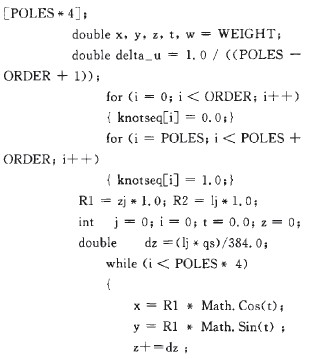

　　運行Visual Studio.NET 2005，通過NX5--VCS建立名字為ParModel的項目，在解決方案資源管理器中把Myclass.cs刪除，通過“添加→現有項”把通過UIStyler建立而得到的ParModel.cs加入到項目中，向回調函數添加所需代碼，以便被Callbacks調用，即被其他對話框調用。另外，要使這部分程序發生作用，必須將程序中#if DISPLAY_FROM_CALLBACK和#endif//DISPLAY_FROM_CALLBACK的所在語句去掉或屏蔽。“創建”按鈕響應添加的程序如下：

　　3 運行結果

　　打開NX5.0，在菜單上選擇“參數驅動模型→彈簧”，打開“彈簧參數對話框”，設置參數：圈數6，螺距10，中徑20，截面半徑1，點擊“創建”即可生成彈簧模型，如圖3所示。

　　圖3 彈簧模型

　　4 結束語

　　本文介紹了NX提供的二次開發語言和工具，通過實例，綜合運用NX/Open MenuScript、NX/Open UIStyler、Visual Studio.NET 2005等NX二次開發工具，使我們對NX二次開發的過程有了較全面的認識，為以后提高二次開發的效率，開發高質量的NX軟件奠定了基礎。
