什么是3D查數：打開一個繪制好的3D零件，查找所需的零件尺寸，本經驗要用到的UG指令為：測量距離；
在對3D零件進行機加工時，由于圖紙上的標注尺寸太多，漏標是常有的事，這時機加工人員就要找到繪制圖紙設計師，重新打開零件，查漏標的數后，再進行加工。
![UG10.0教程：[10]3D查數技巧](/uploads/allimg/150302/1209556310-0.jpg)
-

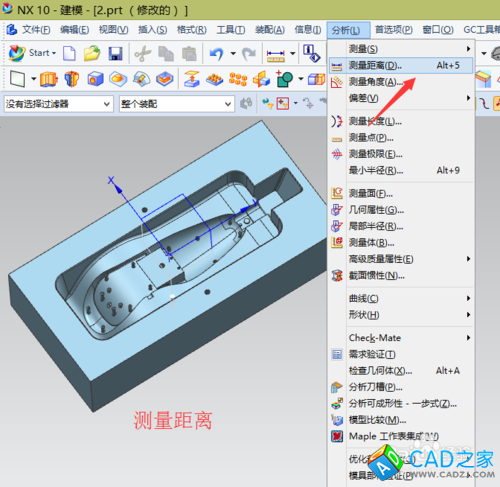

測量命令在－分析－菜單中；
-
![UG10.0教程：[10]3D查數技巧](/uploads/allimg/150302/120955E13-1.jpg)
-

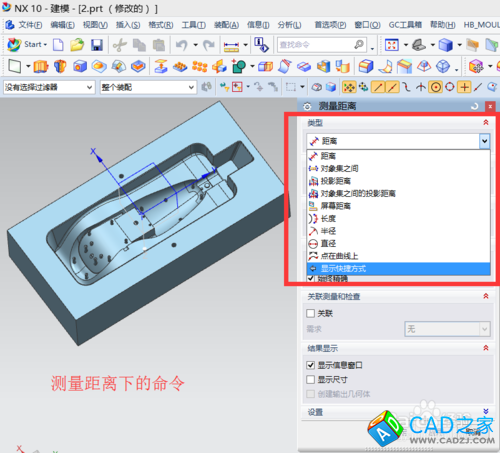

測量的下拉菜單中，可測量的尺寸種類很多，如距離、半徑、直徑等；
![UG10.0教程：[10]3D查數技巧](/uploads/allimg/150302/1209555201-2.jpg)
-

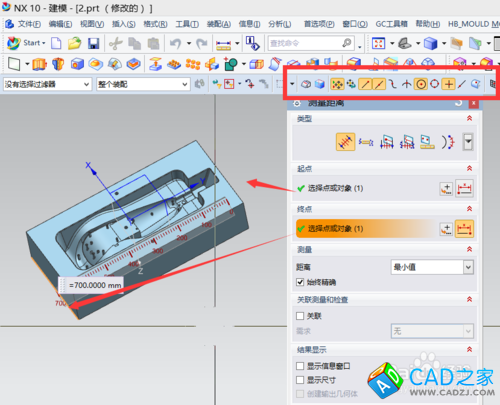

測量兩面之間的距離，按下圖進行選面，在測量時要注意配合使用選擇工具條；
![UG10.0教程：[10]3D查數技巧](/uploads/allimg/150302/1209552435-3.jpg)
-

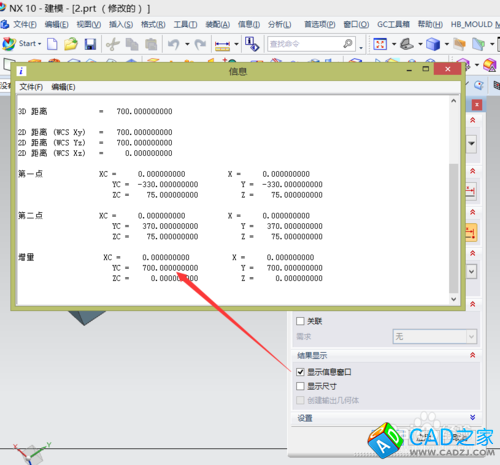

為便于測量其所有的數據，可以打開顯示信息窗口；
![UG10.0教程：[10]3D查數技巧](/uploads/allimg/150302/1209555R2-4.jpg)
-

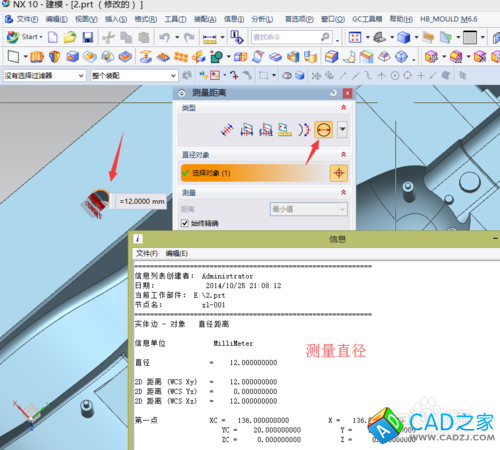

測量直徑，選圖上圓孔，可以測得直徑是12mm；
![UG10.0教程：[10]3D查數技巧](/uploads/allimg/150302/1209555936-5.jpg)
-

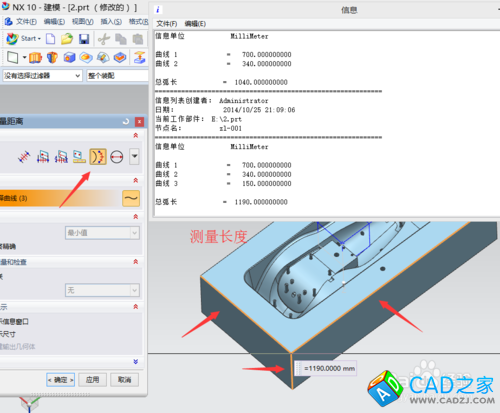

測量曲線長度，所測線是直線，用測量長度最方便，如下圖對三條線進行測量后的數據，其長度顯示在信息窗口內。
![UG10.0教程：[10]3D查數技巧](/uploads/allimg/150302/12095564O-6.jpg)
-

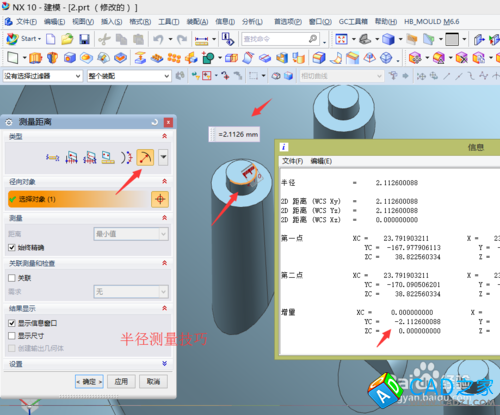

測量半徑，對于下圖的小圓柱，需用測量半徑，查得數據約2.1mm;
![UG10.0教程：[10]3D查數技巧](/uploads/allimg/150302/120955AM-7.jpg)
