圓柱型齒輪說好畫也好畫,說難也難,本節經驗講解使用UG10.0GC工具箱繪制圓柱型齒輪;在繪制齒輪前,需要先知道齒輪的參數,本例中所用的參數所下:齒數:50,模數5,壓力角20,齒寬60
-

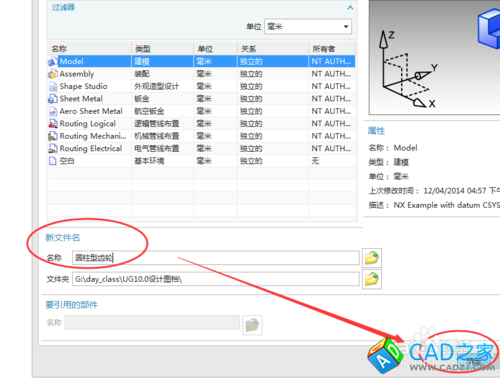

打開UG10.0軟件,并新建一個以“圓柱型齒輪”為名稱的圖檔;
-
-

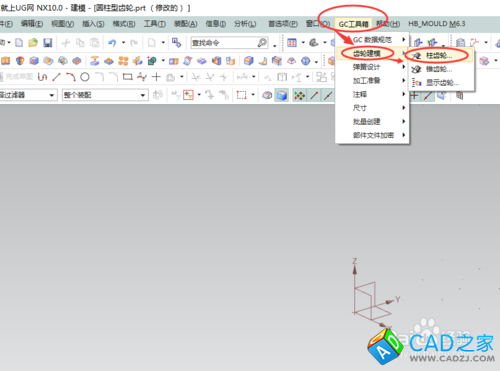

繪制齒輪所用到的命令為GC工具箱,其指令位置如下;
-

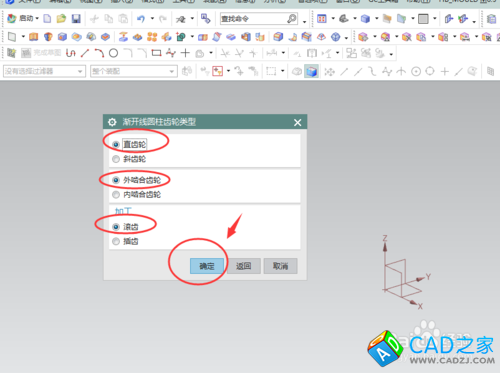

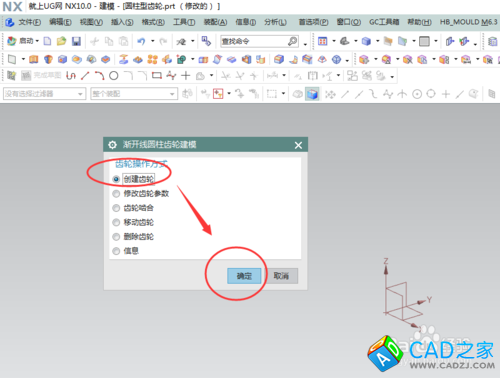

點開創建圓柱型齒輪,其對話框中的設置參數如下圖:

-

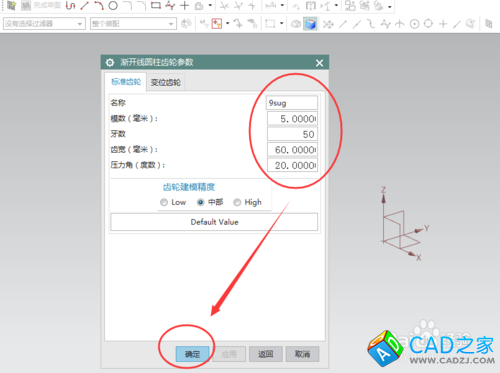

在彈出齒輪參數數據后,請按說明中的參數填寫;
-

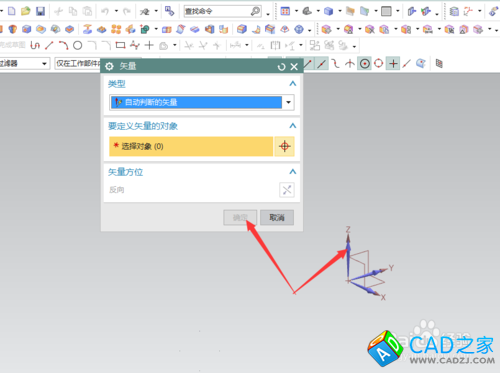

為齒輪指定坐標方向,有XYZ三向可以選擇;
-

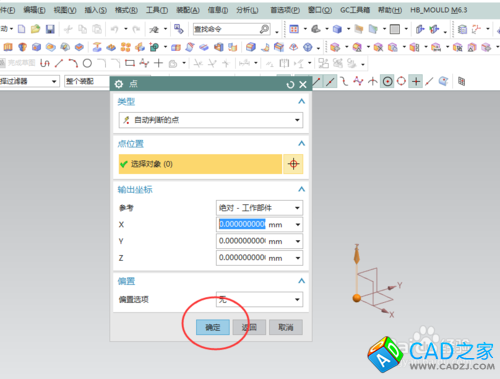

指定齒輪的放置點,按默認的即可;
-

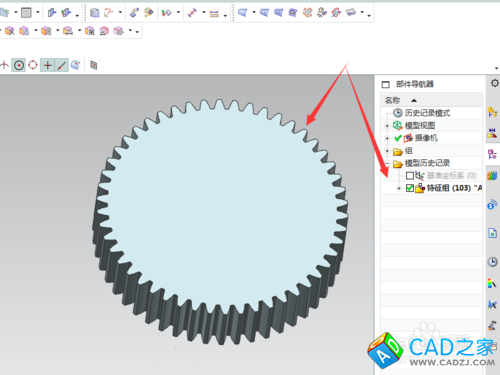

在一切的參數設置完成后,通過GC工具箱創建的齒輪如下圖;
-
說明:
要?jiǎng)?chuàng)建的齒輪名稱請以字母開頭,如A1等等;在沒有設計齒輪前,一定要先找到其各項的參數。
