這是我工作中遇到的問題，我在網上查找了一下，看到問關于UG4.0不能導入DXF/DWG圖形的問題有很多，他們都沒有說到問題的關鍵點上！在我解決了UG4.0導入不了DXF/DWG圖形后，總結了此經驗，希望能幫助到那些有這方面疑問的UG設計者。
-

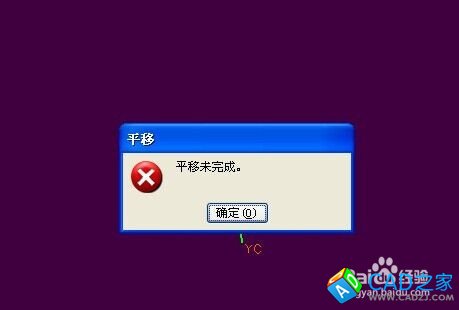

有時候我們需要使用CAD繪制好二維圖檔，然后導入到UG中，進行三維設計，常規情況下，按從文件－導入－DXF/DWG就可以了，但是今天出現導入失敗了。
-
-
-

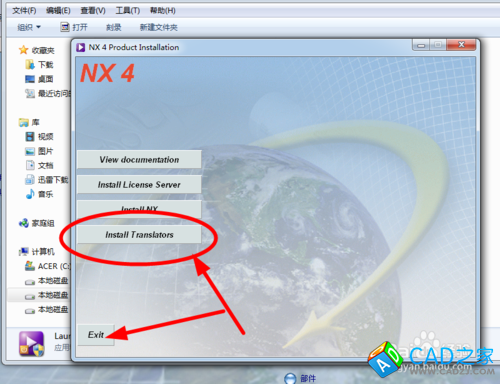

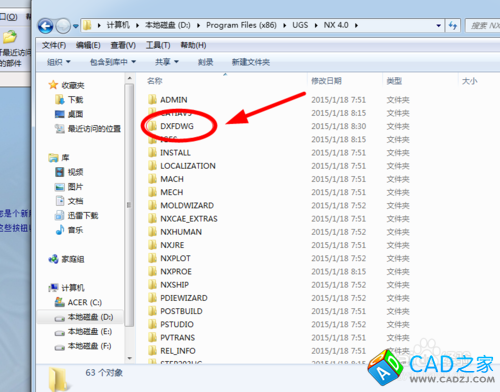

下面咱們就來找解決方法，在沒有執行導入前，請先檢查你有安裝UG4.0軟件是，是否安裝有如下圖所示的程序；如你安裝了，那么在UG4.0安裝路徑中應當有DXF/DWG文件；
-

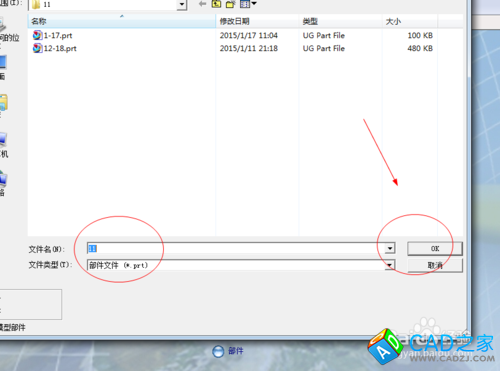

啟動UG4.0，新建一個圖檔名稱，然后點OK，進入到UG4.0軟件界面；
-
在沒有執行導入前，要先使用CAD創建一個DWG或DXF文檔，以便好導入到UG中；
-

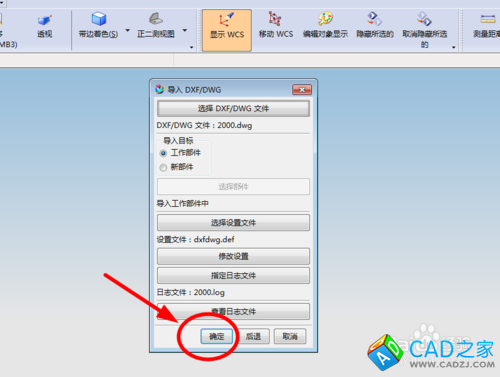

執行文件導入的步驟如下圖，先選擇DWG/DXF文件，然后點確定；
-

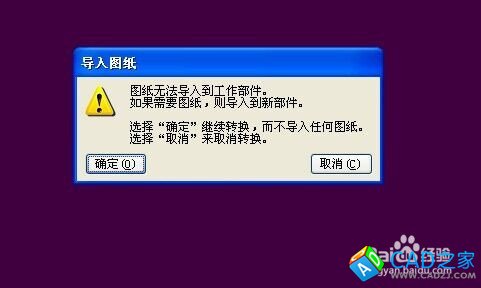

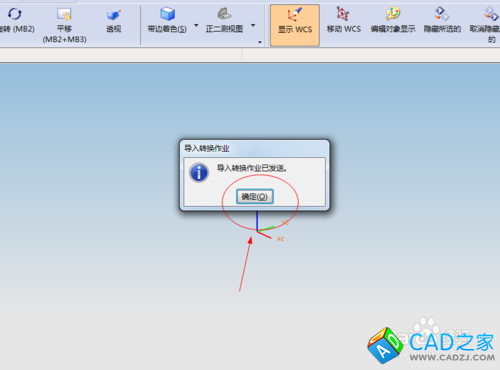

執行確定后，其零件會提示如下圖，一直按OK；
-

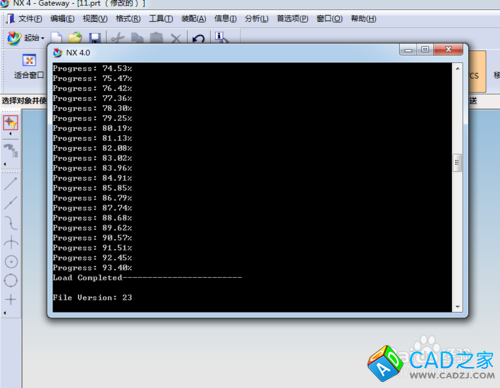

只要你的UG4.0安裝完全，那么其在執行導入時，會提示如下圖的數據運算；
-

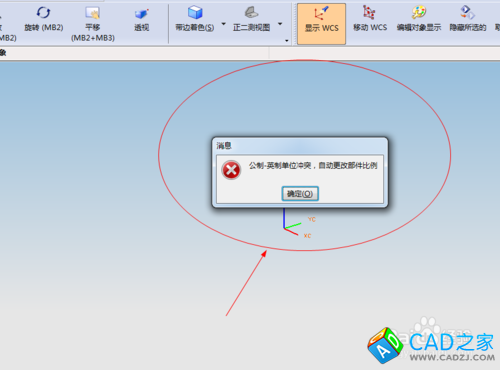

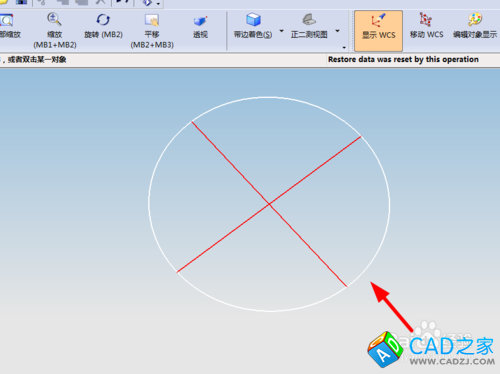

當運算完成后，繪圖窗口會提示公英制單位有沖突現象，點確定，執行適合窗口，此時就可以看到我們剛導入的DWG格式的圖檔了。
-
經驗總結：
之所以會出現導入不了DWGDXF圖形現象，是因為你原因安裝不完全所致，按步驟2解決即刻，對于窗口中提示的公英制沖突問題，一定要檢查其數據。
