如下圖所示，漂亮吧！如果圖片顯示不完整，單擊即可查看全部！本站UG--練習題 區提供該教程打包下載！

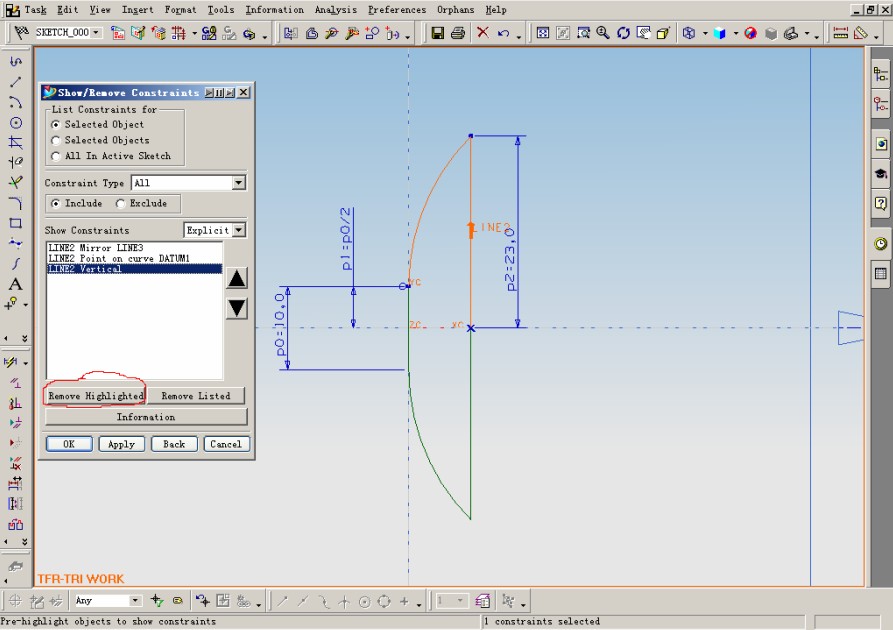

1:進入sketch,畫弓。圓弧和右邊的直線可以先畫一邊，另一邊用鏡像，并且去掉直線的垂直約束。

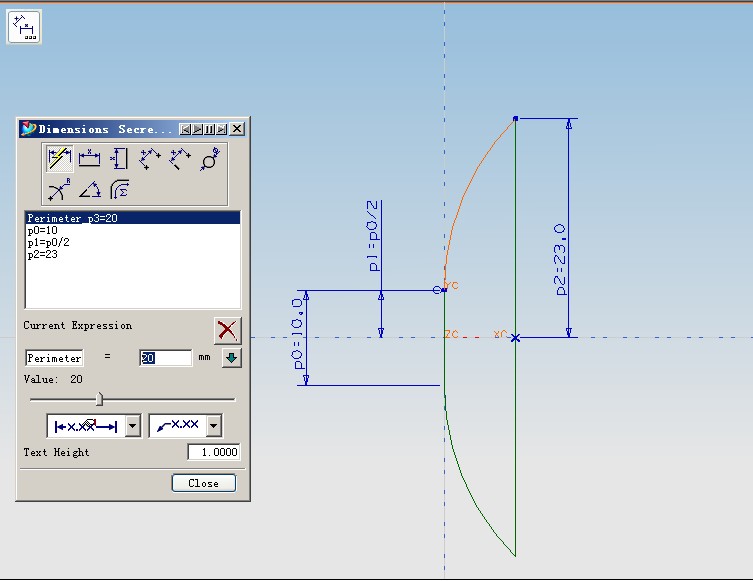

2：標注相關曲線的尺寸，其中圓弧要標出周長，直線要標出長度。可以看出，在動畫中， 弓和弦的長度保持不變。

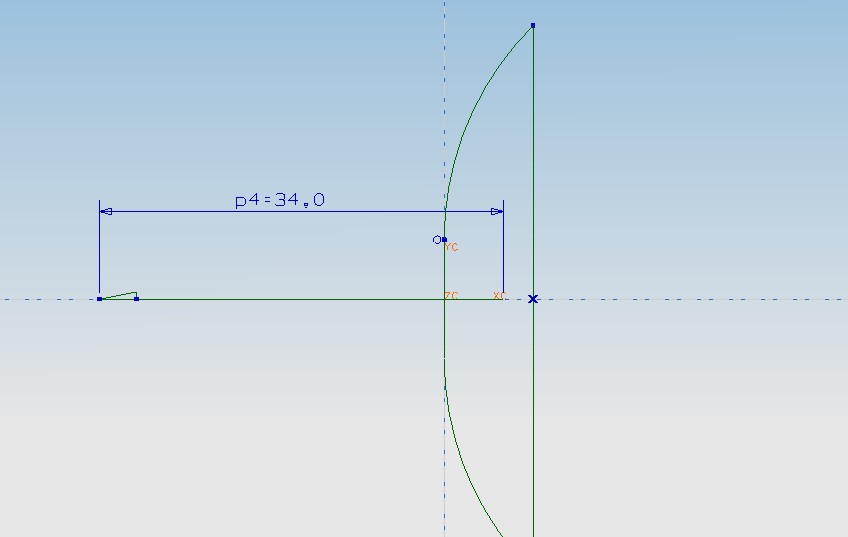

3:畫出箭的骨架，并標出尺寸。

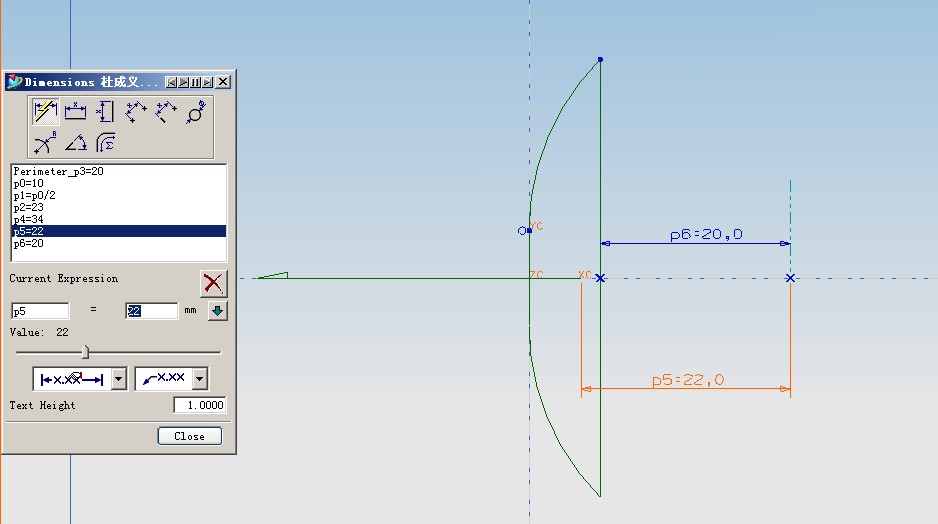

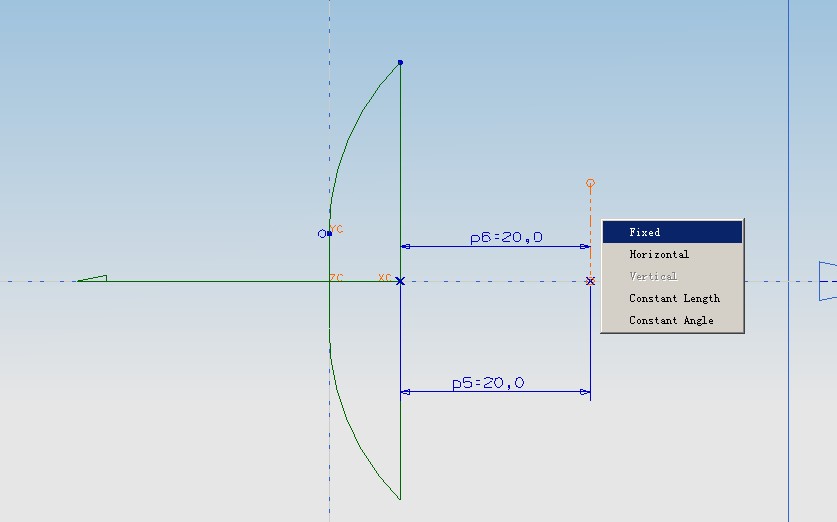

4：在弓和箭的右方畫一垂直線，并分別標出與箭尾，弦的距離。注意，這兩個尺寸是分別控制箭與弓的動作的

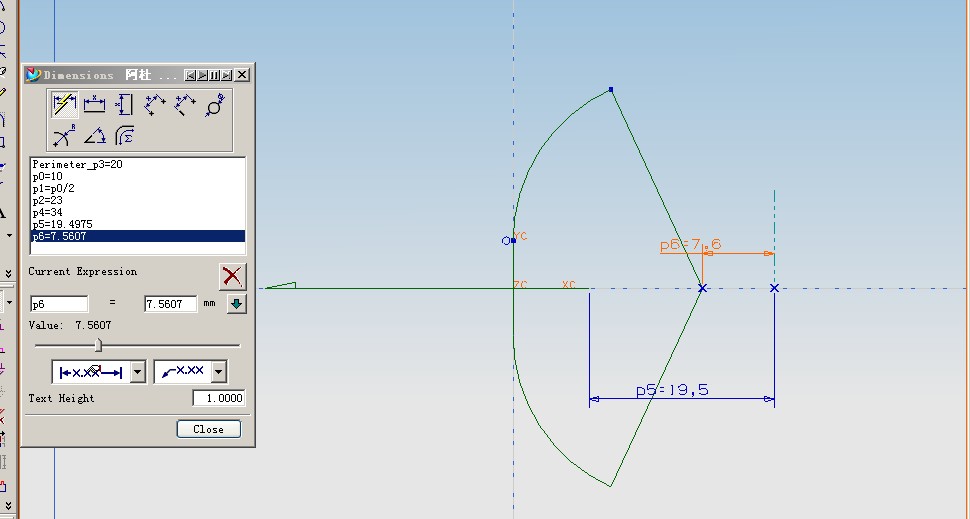

5:將兩個尺寸調整為相同，并將直線加上固定(Fixed)約束。

6：最后看看當你調整這兩個尺寸時，能不能達到圖中所示效果。以上步驟比較重要,是動畫能否正確播放的前提條件！

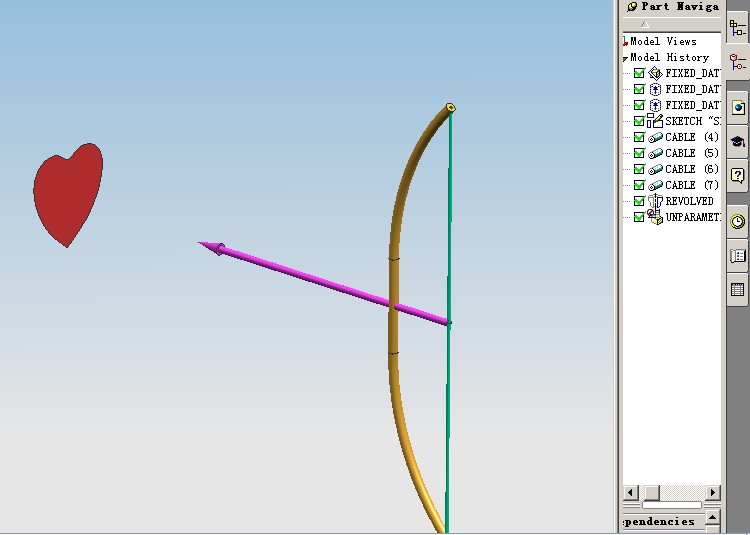

7:退出草圖，做實體，可以用管道與旋轉，記得在弓箭的前面加上一個“心”哦！

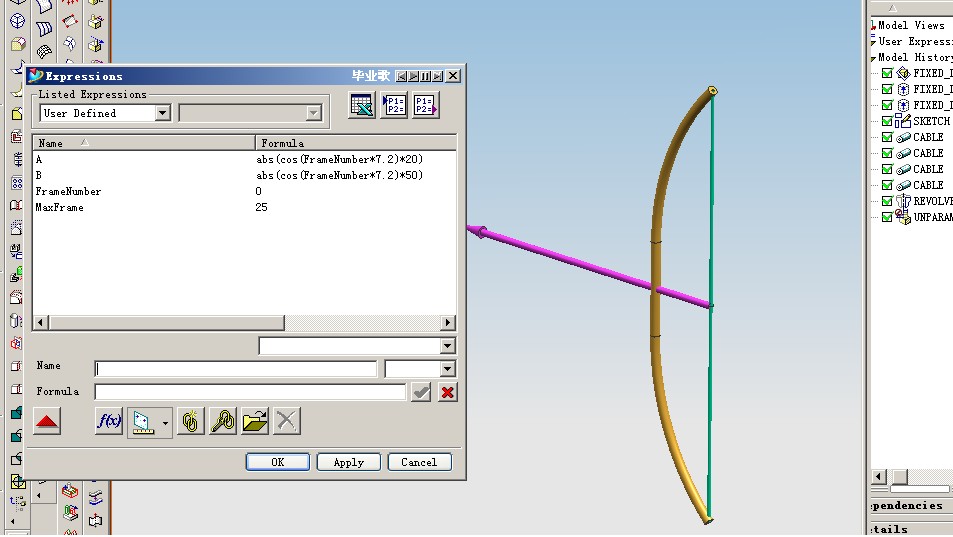

8:加入表達式，這里FrameNumber表示動畫開始幀數是0，MaxFrame表示最大幀數為25幀，此數越大，所做動畫CA的時間就越長。FrameNumber可以看成是一個變量，從0至25之間變化。 表達式A是控制弓的動作的，表達式A與B兩者聯合對箭的動作進行控制。
在這里FrameNumber*7.2表示一個角度，當FrameNumber在0-25間變化時，角度就在0-180度間變化，前面www加了余弦cos,就表示值從1－－0－－-1之間變化，后面乘上20并在最前面加上絕對值abs()表示值從20C－－0－－20之間進行變化，從第4，5，6步可看出，當值從20變化到0時，是拉弓，值從0再變回20時是整 把弓的回彈。以上就是弓的動作.箭的動作就分開兩步走，第一步就是和拉弓時的動作一樣，用A表達式，第二步就是箭射出的動作，CA這里用了B表達式，可以看出值是在0-50間變化，乘上50，表示箭射出的速度要比弓回彈的速度快，再者，   最后值是50，就表面箭就在弓前面，也就是說箭射出去了。

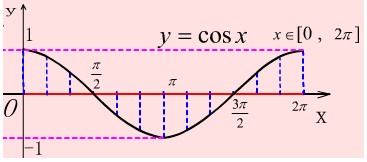

       大家可看看余弦函數的圖形可加深理解！CAD/

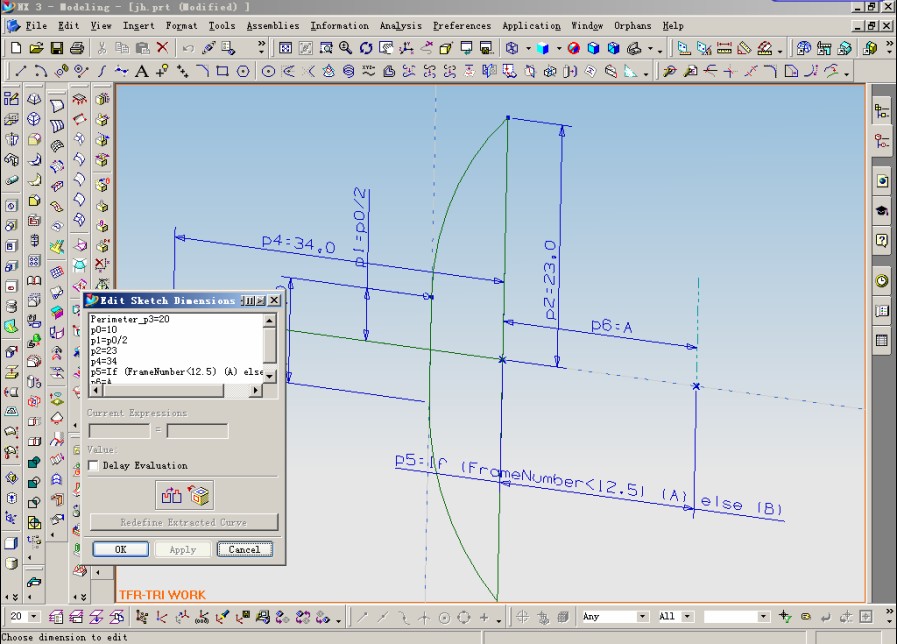

9:分別將p5與p6表達式的值變成圖中所示，P6就是控制弓動作的，P5用了一個條件表達式，它表示，當變量在CAD/CAM之家論壇)V&d4['v#B v R8N
   0-12.5之間時，用A表達式，當變量在12.5-25時，就用B表達式。這樣子就可以分別控制箭的動作了！   以上兩步是最重要的兩步了！下面就是動畫制作部分了。

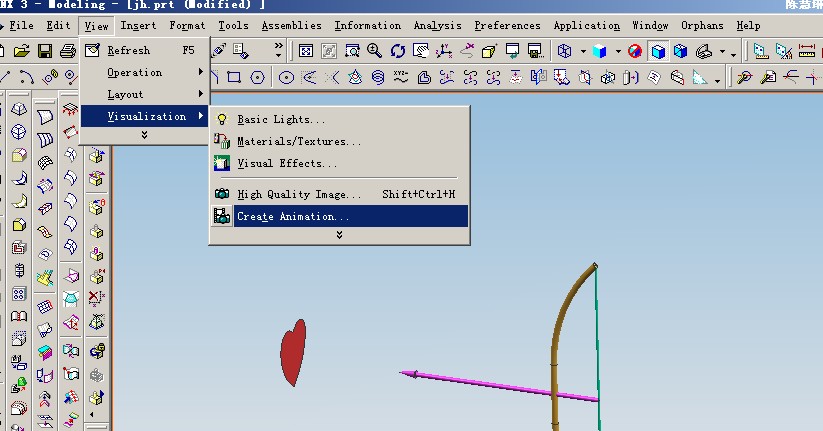

10：進入UG的動畫制作部分

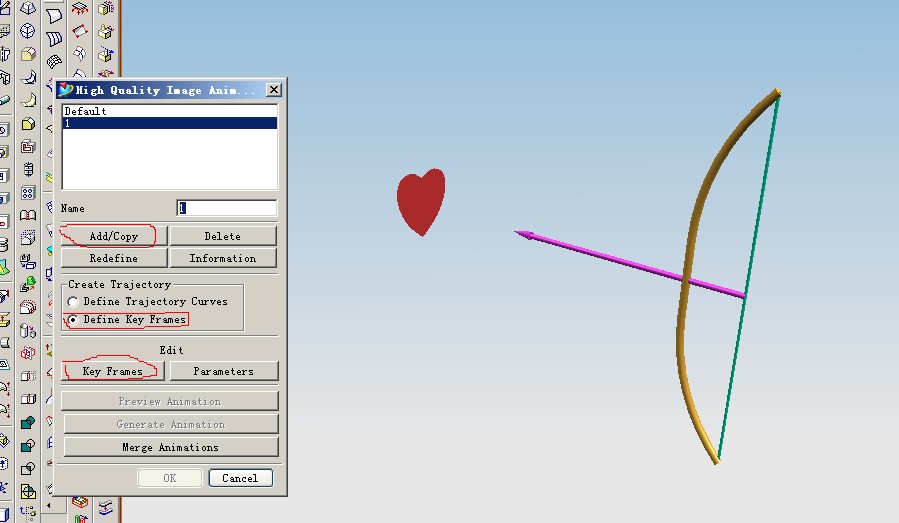

11：在Name處寫上一個新動畫的名字，點擊Add/Copy增加，接著選上定義關鍵幀選項，最后點擊關鍵幀按鈕

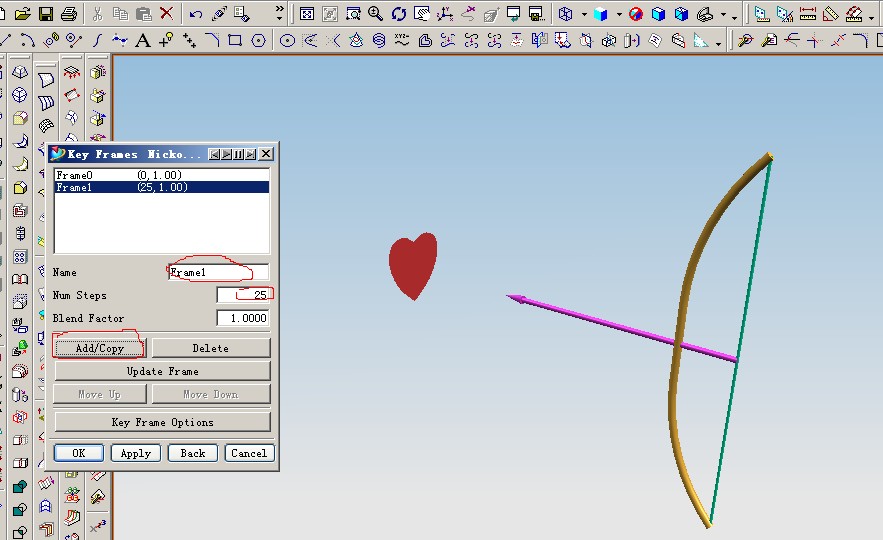

12：進入關鍵幀編輯對話框，填上一個關鍵幀名，填上步數25，點擊Add/Copy增加。OK！其他選項可先不管！

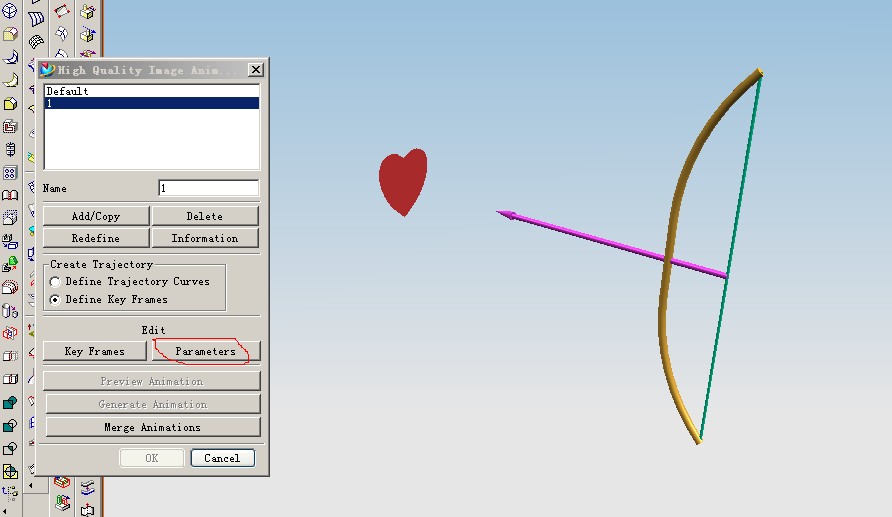

13：回到動畫制作對話框，點擊參數按鈕。

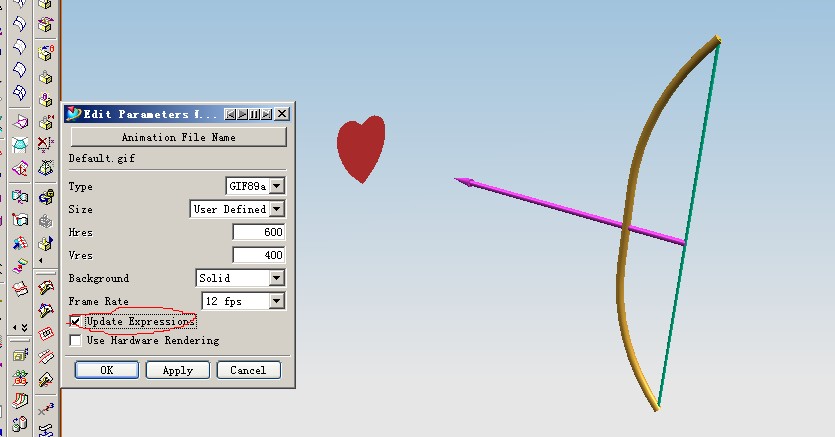

14：按圖設置好參數，最重要的是勾上更新表達式這項，其他選項我想大家也看得明白吧，其實這個對話框是輸出動畫文件的。自己看看吧！！

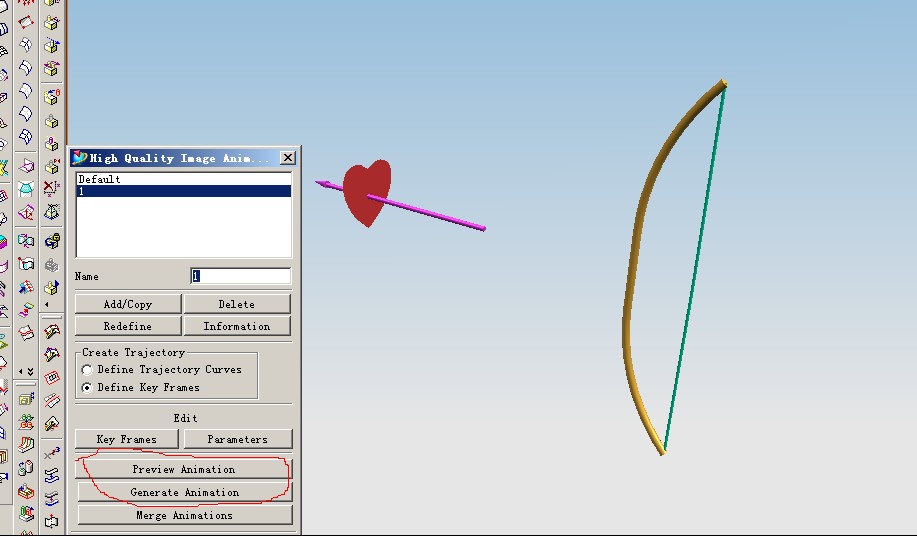

15：接下來你可以預覽一下動畫或者輸出動畫了！

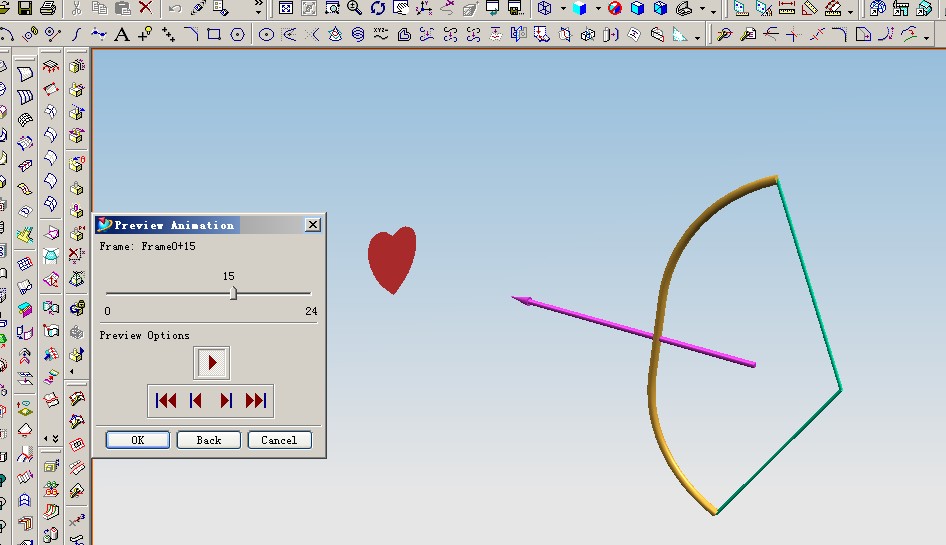

16：這個是動畫播放對話框，大家一看就明白了，不用我多說了吧!
